تقنية الحث المغناطيسي عالية الدقة، وأجهزة التشفير أحادية الدورة أو متعددة الدورات؛
أقصى سرعة لحافلة EtherCAT هي 100 ميجابت؛
دقة دورة واحدة تصل إلى 16 بت، ودقة دورة متعددة تصل إلى 14 بت؛
مقاومة فائقة لتداخل المجال المغناطيسي، وعرض حالة LED؛
يتميز بحماية من الدائرة القصيرة والدائرة القصيرة، مما يقلل من تأثير أخطاء التثبيت.
|

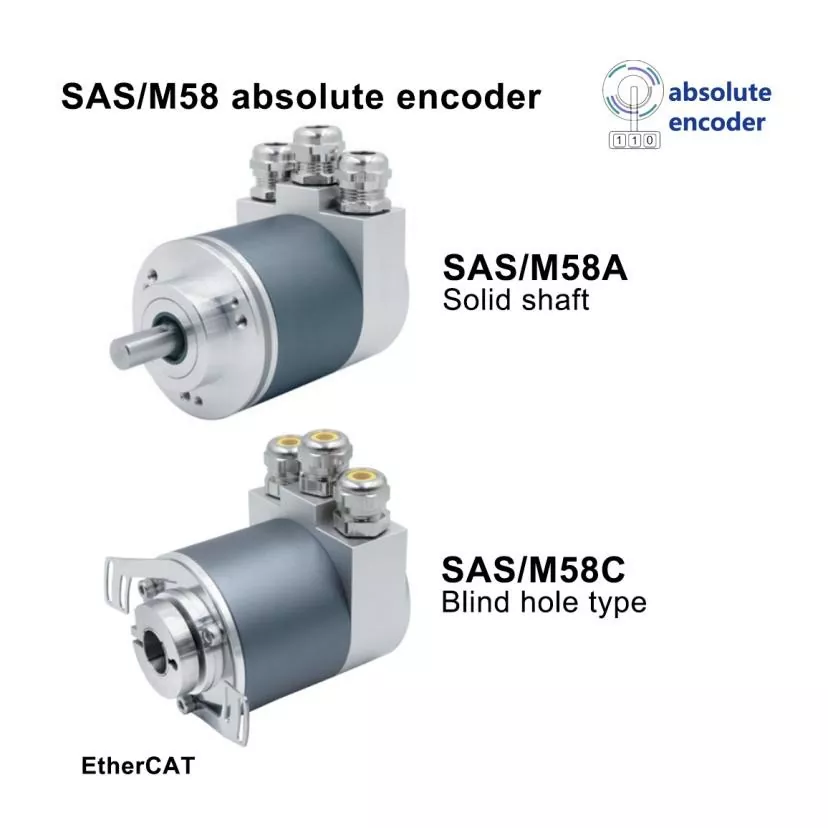

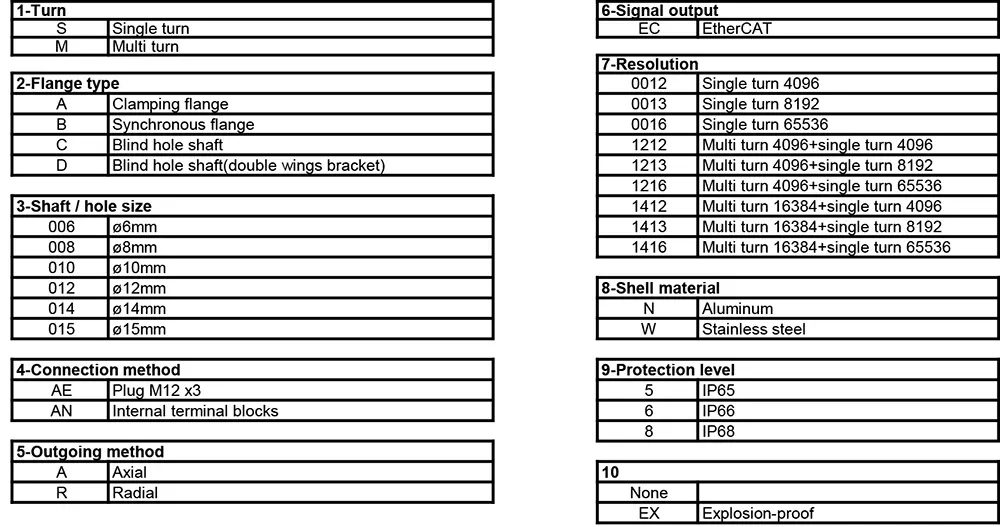

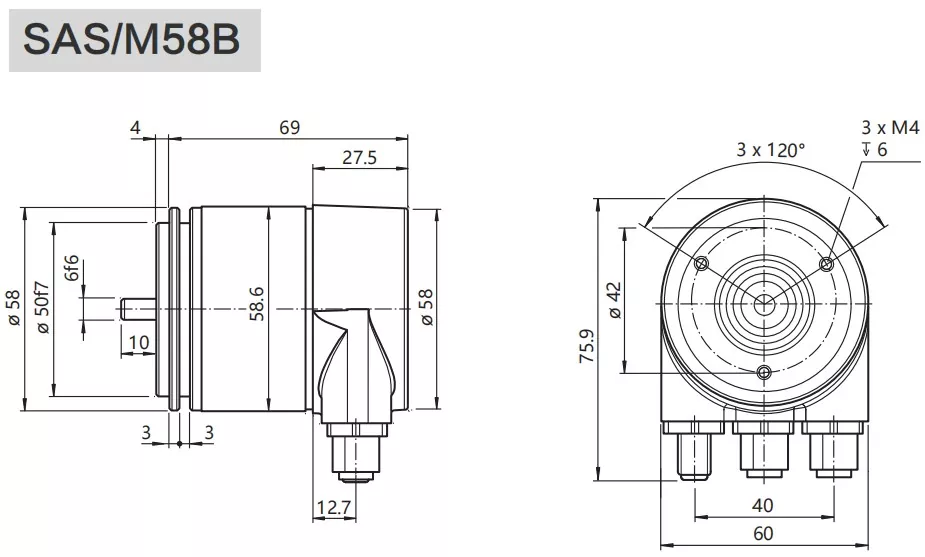

رقم الموديل |
ساس/M58A/ساس/M58C |
|

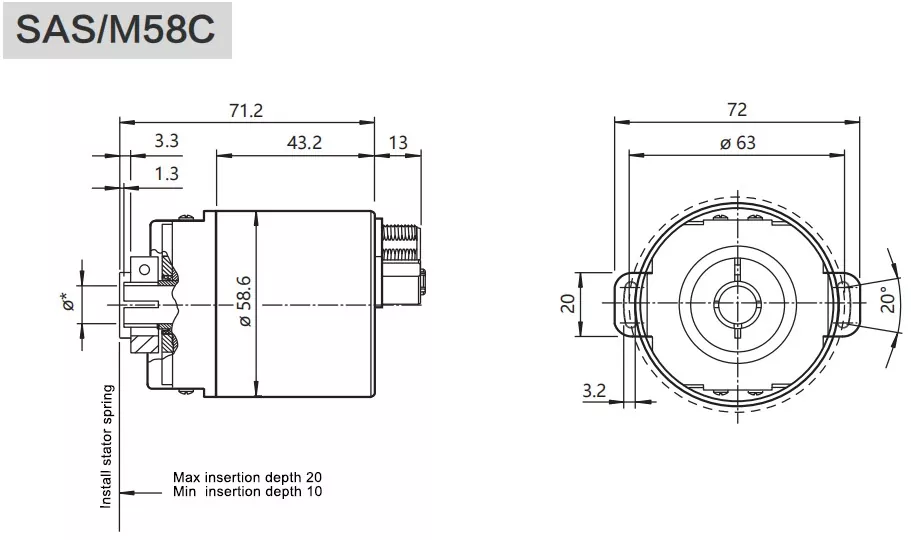

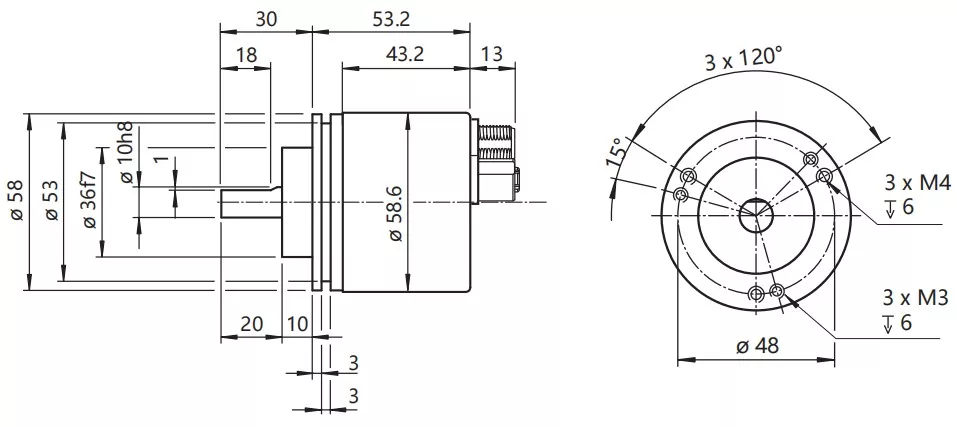

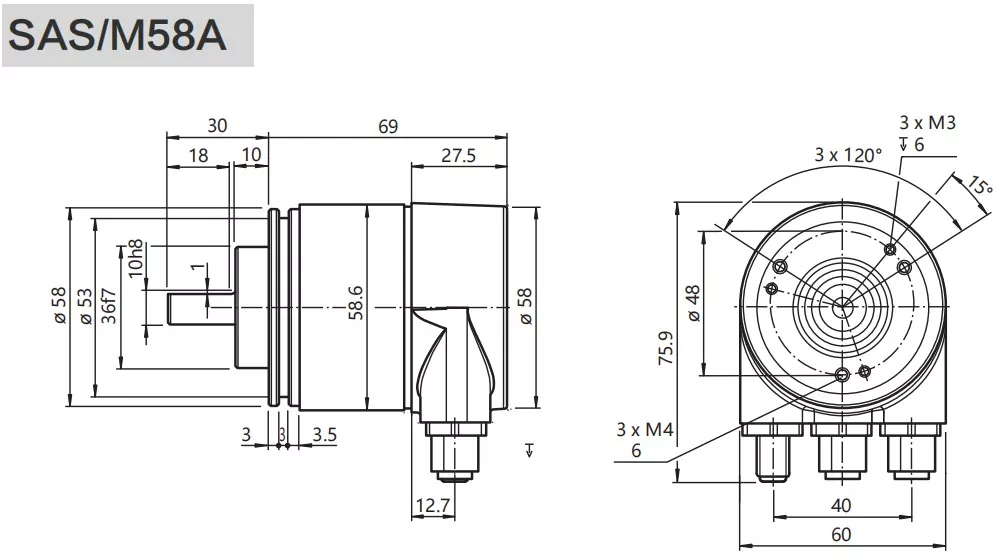

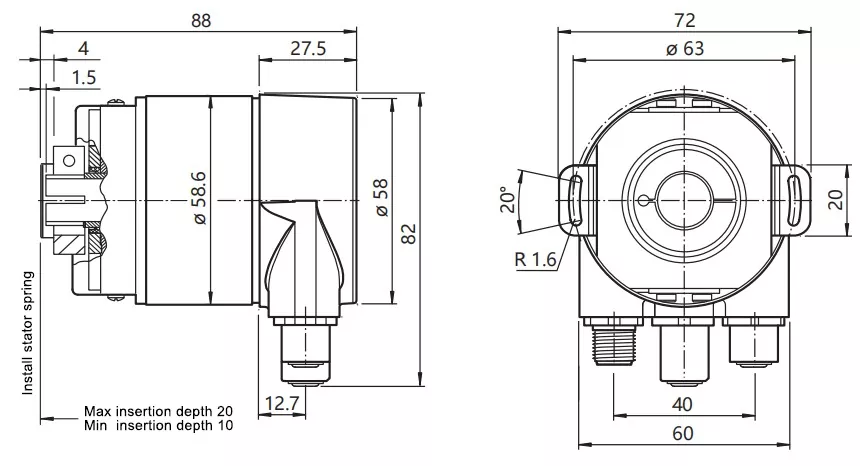

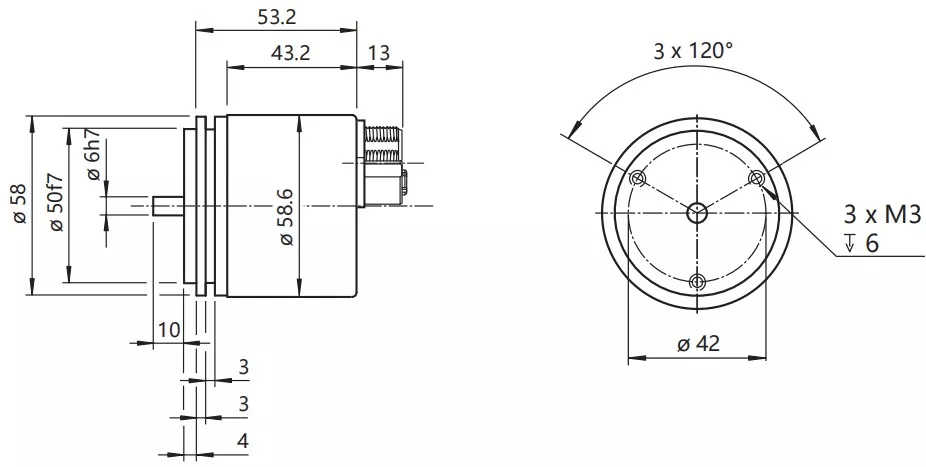

شفة |
عمود صلب بقطر 58 مم / فتحة عمياء بقطر 58 مم |
|
حجم المغزل |
ø6،8،10،12،15 ملم قابلة للتخصيص |
|
مادة القشرة |
الألومنيوم (الفولاذ المقاوم للصدأ اختياري) |
|
واجهة إخراج الإشارة |
إيثركات |
|
دائرة الإخراج |
متوافق مع معيار ISO11898، العزل الكهربائي للمقرنة الضوئية |
|
بروتوكال |
مركز التميز (يمكن فتحه عبر EtherCAT، DS-301 + DS-406) |
|
سائق الإخراج |
إيثرنت |
|
النوع المطلق |
دورة واحدة / دورة متعددة |
|
جهد الطاقة |
10 ~ 30 فولت تيار مستمر |
|
دقة دورة واحدة |
قياسي 12 بت 4096، 13 بت 8192، 16 بت 65536 |
|
المنعطفات |
1 (دورة واحدة)، معيار متعدد الدورات 12 بت 4096، متعدد الدورات بحد أقصى 14 بت 16384 |
|
استهلاك الطاقة |
.52.5 واط |
|
وقت البدء |
<1 ثانية |
|
وقت دورة الواجهة |
≥62.5μs |
|
وظيفة البرمجة |
القرار، مسبقا، عد الاتجاه |
|
معدل الإرسال |
10/100 ميغابت |
|
تشخبص |
ASIC الضوئية، الذاكرة، LED |
|
الترميز |
الرمز الثنائي |
|
عكس حماية القطبية |
نعم |
|
حماية ماس كهربائى |
نعم |
|
الحماية من البرق والكهرباء الساكنة |
نعم |
|
السرعة القصوى |
6000 دورة في الدقيقة |
|
تحميل المغزل |
شعاعي 200N، محوري 100N |
|
حماية |
IP65، IP66 |
|
عزم الدوران البداية |
<0.05 نانومتر |
|
درجة حرارة العمل |
-30 درجة مئوية ~ +85 درجة مئوية (-40 درجة مئوية ~ 85 درجة مئوية اختياري) |
|
درجة حرارة التخزين |
-40 درجة مئوية ~ +100 درجة مئوية |
|
مقاومة التأثير |
1000 م / ث 2.6 مللي ثانية (100 جم) |
|
المضادة للاهتزاز |
20 جرام |
|

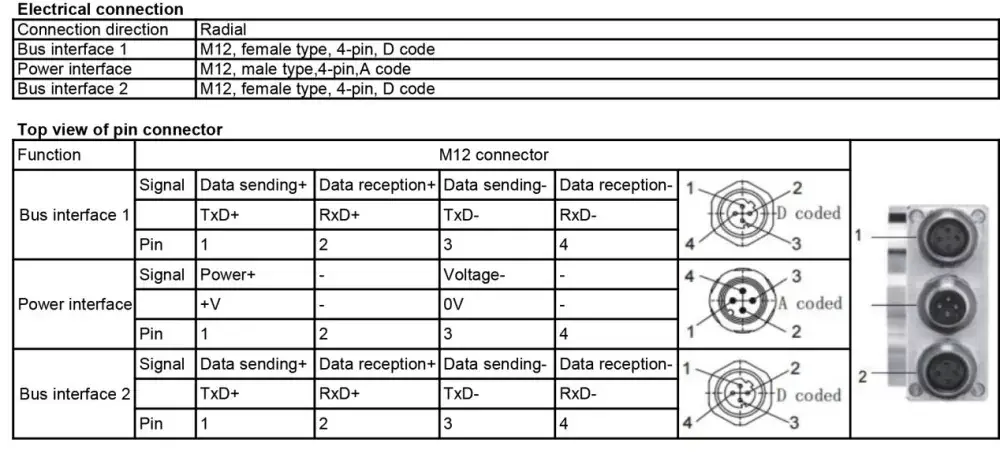

طريقة الاتصال |
موصل 3xM12 |
|
طريقة الصادرة |
منفذ جانبي شعاعي، منفذ خلفي محوري |
من خلال اعتماد بروتوكول إخراج إيثرنت في الوقت الفعلي من EtherCAT، يحقق جهاز التشفير EtherCAT للخدمة الشاقة مقاس 58 مم نقل بيانات عالي السرعة على مستوى الميكروثانية وردود فعل إشارة تأخير منخفضة للغاية، مما يلبي متطلبات التحكم في الوقت الفعلي للمعدات الصناعية الثقيلة الآلية عالية السرعة. تضمن تقنية التشفير المغناطيسي المطلق تسجيلًا دقيقًا لمعلومات موضع الدوران المتعدد، وعدم فقدان البيانات بعد انقطاع التيار الكهربائي، وإخراج ثابت ومستمر. يقاوم الغلاف المعدني عالي الصلابة ودرجة الحماية العالية IP65-IP68 بشكل فعال التداخلات البيئية الشديدة مثل الاهتزازات القوية والتأثيرات والتآكل والغبار في الصناعات الثقيلة. وهو يدعم تكوين الدقة المرنة والإخراج المتزامن المزدوج لبيانات أحادية/متعددة الدورات، ويتكيف مع سيناريوهات القياس الصناعي ذات الاستقرار العالي والدقة المنخفضة. يضمن تصميم الإشارة الزائدة المستقلة التسامح مع الأخطاء في تشغيل المعدات ويتجنب انقطاع الإنتاج الناجم عن فشل الإشارة الفردية. تحقق مخططات التثبيت المتنوعة نشرًا سريعًا في الموقع، وتضمن الشهادات الموثوقة المتعددة التشغيل الموثوق به على المستوى الصناعي في البيئات القاسية طويلة المدى.
يعد جهاز التشفير عالي السرعة EtherCAT للخدمة الشاقة مناسبًا للمعدات الآلية الصناعية الثقيلة ذات متطلبات التحكم العالية في الوقت الفعلي. يتم استخدامه على نطاق واسع في خطوط إنتاج الدرفلة والمعالجة الآلية عالية السرعة لتصنيع الصلب والصناعات المعدنية، مما يحقق ردود فعل الموقف في الوقت الحقيقي والتحكم المتزامن لمعدات التشغيل عالية السرعة. يتم تطبيقه على معدات التحكم الآلي عالية الدقة في سيناريوهات البتروكيماويات ومصافي النفط وحقول النفط، مما يضمن المراقبة في الوقت الحقيقي لآلات الإنتاج. بالإضافة إلى ذلك، فهي توفر دعمًا عالي السرعة وعالية الموثوقية لإشارة الموقع لمعدات التعدين الذكية وآلات الرفع الكبيرة ووحدات توليد الطاقة الذكية لمحطات الطاقة وخطوط إنتاج صناعة الورق عالية السرعة، مما يضمن التشغيل الفعال والمستقر للأنظمة الصناعية الآلية.
ج: كل جهاز تشفير للخدمة الشاقة سوف يجتاز اختبار الشيخوخة على المدى الطويل. نقوم بتشغيل المنتج بشكل مستمر لمدة 24 إلى 48 ساعة عند درجة حرارة ثابتة تبلغ 40 درجة مئوية للتحقق من الاستقرار التشغيلي والقضاء على منتجات الفشل المبكر.
ج: نعم. بالنسبة لأجهزة التشفير ذات المتطلبات البيئية الخاصة، يمكننا إجراء اختبارات الصدمات الحرارية ذات درجات الحرارة العالية والمنخفضة للتحقق من متانة المنتج في البيئات المتناوبة ذات درجات الحرارة القصوى.
ج: ستكمل المنتجات الجديدة اختبارات محاكاة الموثوقية والمتانة في مرحلة التصميم. سوف يجتازون العديد من اختبارات البيئة القاسية والمتانة أولاً، ثم يدخلون في الإنتاج التجريبي بكميات صغيرة، ويتم التحقق منهم من خلال الاستخدام التجريبي الفعلي للعميل قبل الإنتاج الضخم الرسمي.
ج: تعتمد جميع الكابلات والموصلات مواد تجارية مستوردة أو محلية عالية الجودة مع شهادات كاملة، وتتميز بخصائص مقاومة للشيخوخة ومضادة للتداخل ومقاومة للتآكل لضمان تشغيل مستقر على المدى الطويل.
ج: بالاعتماد على معدات التصنيع ذات المحاور الخمسة، فإننا نحقق التحكم المستقل في الأجزاء الهيكلية الأساسية. إلى جانب اختبار العملية الكاملة بدءًا من التصميم والإنتاج التجريبي وحتى الإنتاج الضخم، فإننا نضمن بشكل فعال جودة الدفعة المتسقة.
