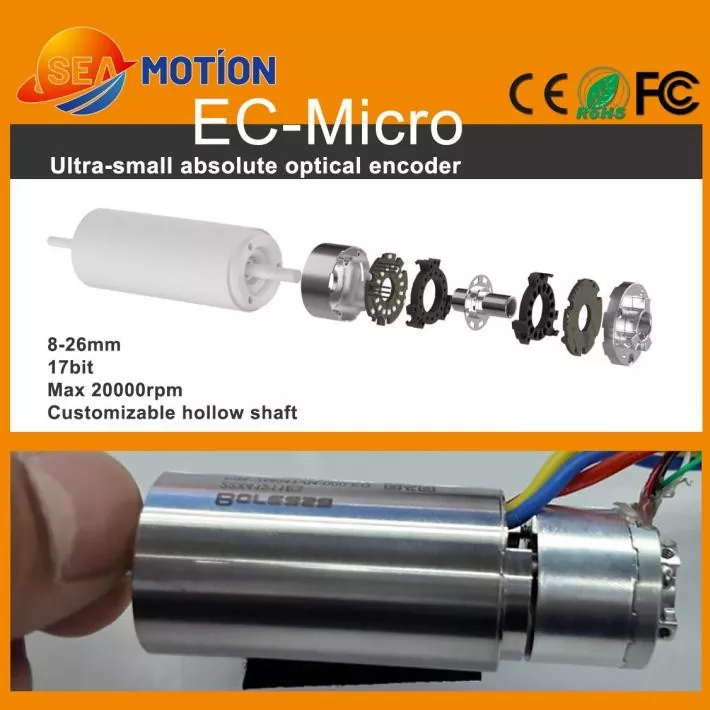

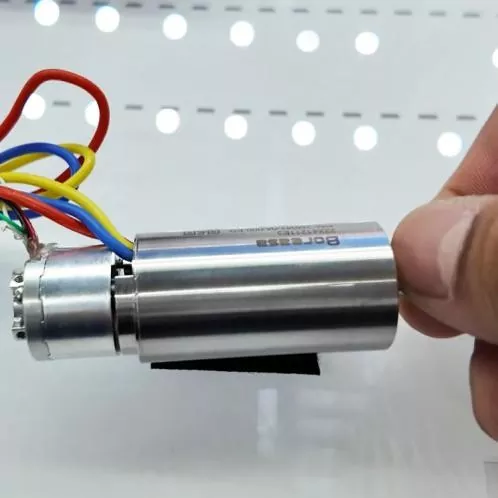

سلسلة SEA MOTION EC-Micro عبارة عن جهاز تشفير كهروضوئي مصغر وصغير الحجم للغاية ومُصمم بدقة للسيناريوهات الصناعية ذات القيود الشديدة على مساحة التثبيت. يتراوح القطر الخارجي من 8 مم إلى 26 مم ويتميز بهيكل عمود مجوف خفيف الوزن، وتوفر هذه السلسلة ردود فعل حركة عالية الكثافة دون المساس بالأداء. مدعومًا بتقنية التشفير البصري المتقدمة، فإنه يسد الفجوة بين عوامل الشكل الصغيرة للغاية والموثوقية الصناعية، ويعمل كخيار مثالي لأنظمة التحكم في الحركة عالية الدقة.
تصميم عمود مجوف صغير للغاية: تسمح الأقطار الخارجية من 8 مم إلى 26 مم بالتكامل السلس في الآليات الداخلية الضيقة دون إضافة حجم كبير إلى تصميمك.
تعليقات عالية الدقة: توفر دقة 17 بت، مما يضمن دقة تحديد المواقع الدقيقة لعمليات الروبوت والأتمتة عالية الدقة.
قدرات فائقة ضد التداخل: على عكس أجهزة التشفير المغناطيسية المعرضة للتشويه الكهرومغناطيسي، يعتمد هذا التشفير الكهروضوئي المطلق ذو الدورة الواحدة على الاستشعار البصري، مما يوفر مناعة ممتازة للتداخل المغناطيسي ويضمن تحديد موقع مستقر في البيئات الصناعية المعقدة.
توافق عالي السرعة: يدعم سرعات تشغيل تصل إلى 20,000 دورة في الدقيقة، مما يجعله متوافقًا تمامًا مع المحركات المصغرة عالية السرعة.
اتساق الجودة الصناعية: مدعومة بخبرة SEA MOTION في التحكم في الحركة والإدارة الصارمة لجودة سلسلة التوريد، تخضع كل وحدة لاختبارات دقة موحدة.
يتميز جهاز التشفير الكهروضوئي المصغر متعدد الدورات من سلسلة EC-Micro بقطر خارجي يبلغ 8 مم - 26 مم، وهيكل مجوف (يدعم التخصيص)، ودقة 17 بت، وسرعة قصوى تبلغ 20000 دورة في الدقيقة.
|
المعلمة |
مواصفة |
|
دقة |
17 بت |
|
واجهة الإخراج |
RS485 |
|
معدل الباود |
2.5 ميجابت في الثانية |
|
الخطأ التراكمي |
±80" |
|
خطأ مستمر |
±5" |
|
التكرار |
12 بت |
|
نطاق متعدد المنعطفات |
24 بت @ الدقة 17 بت؛ 16 بت @ الدقة 23 بت |
|
المعلمة |
مواصفة |
|
السكن |
الألومنيوم |
|

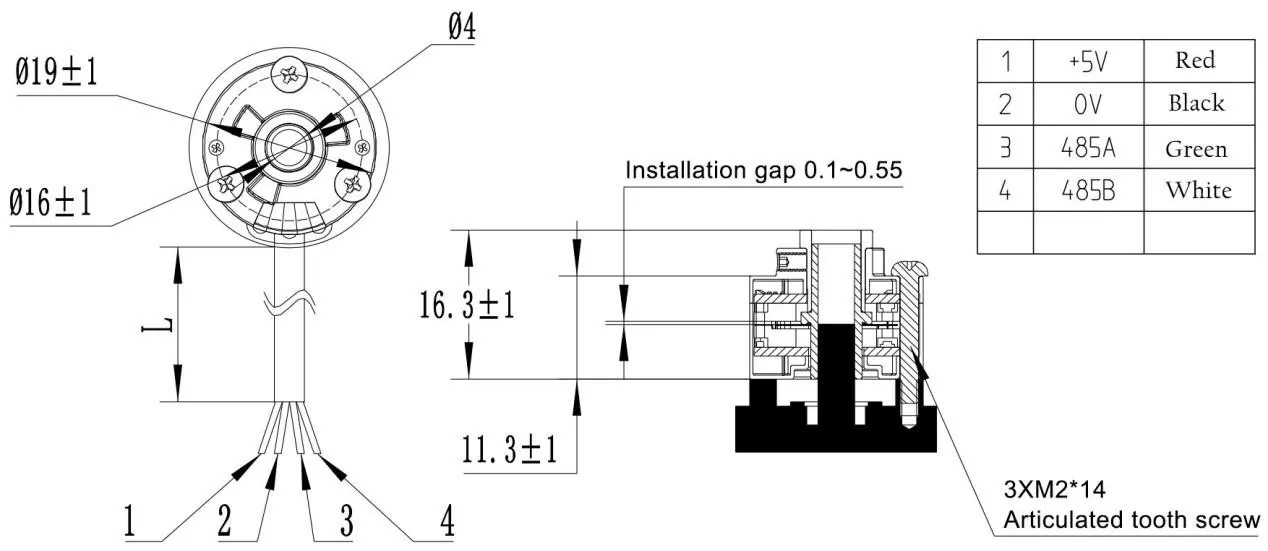

أبعاد |
ø19 ملم، الارتفاع = 14.5 ملم / قابل للتخصيص |
|
مسامير التثبيت |
م2 |
|
قطر رمح المحرك |
4-6 ملم |
|
قرص الكود |
الفولاذ المقاوم للصدأ |
|
الإزاحة المسموح بها للعمود |
شعاعي ± 0.1 مم؛ محوري ± 0.1 مم |
|
التسارع الزاوي |
الحد الأقصى: 80000 دورة في الدقيقة |
|
السرعة القصوى المسموح بها |
20000 دورة في الدقيقة |
|
فئة الحماية |
IP40 (بعد التثبيت) |
|
المعلمة |
مواصفة |
|
جهد الإدخال |
تيار مستمر 5 فولت ± 5% |
|
التوصيل الكهربائي |
5pin PCB واجهة لحام |
|
التشغيل الحالي |
≥150mA (بدون تحميل) |
|
دقة الكشف عن ارتفاع درجة الحرارة |
±3 درجة مئوية |
|
ارتفاع مستوى الإخراج/وقت السقوط |
≥100ns |
|
الحياة الكهربائية |
24000 ساعة (MTBF 85 درجة مئوية) |
|
المعلمة |
مواصفة |
|
درجة حرارة |
درجة حرارة التشغيل: -20 درجة مئوية إلى 85 درجة مئوية؛ درجة حرارة التخزين: -40 درجة مئوية إلى 105 درجة مئوية |
|
رطوبة |
10%-90% (بدون تكثيف) |
|
الارتفاع المطبق |
≥2000 م |
|
وقت التخزين |
45 يوما |
|
شهادات المنتج |
CE، بنفايات، لجنة الاتصالات الفدرالية |
|
ضمان |
1 سنة |
يتميز جهاز التشفير الكهروضوئي المطلق EC-Micro بحجمه الصغير للغاية، ودقته العالية، وقدرته الاستثنائية على التكيف مع البيئة. يتميز بهيكل مجوف مصغر، فهو يتكيف بشكل مثالي مع مساحات التثبيت الضيقة للغاية داخل الأجهزة الصغيرة، مما يؤدي بنجاح إلى القضاء على قيود حجم التشفير التقليدية. مزود بقدرة تشفير عالية الدقة 17 بت ودعم ما يصل إلى 20,000 دورة في الدقيقة عملية عالية السرعة، يحقق جهاز التشفير هذا تحديد موضع دورة واحدة فائق الدقة. من خلال الاستفادة من مبادئ الاستشعار الكهروضوئية المتقدمة، فإنه يقاوم بشكل فعال التداخل الكهرومغناطيسي، ويتجاوز بكثير أجهزة التشفير المغناطيسية في كل من الاستقرار ودقة تحديد المواقع للبيئات الصناعية المعقدة.
يتم تطبيق هذا التشفير الكهروضوئي الصغير المطلق أحادي الدوران على نطاق واسع واحترافي في مجالات الأتمتة المصغرة الأساسية، مما يوفر تحديد موضع عالي الدقة للمحركات ذات الأكواب المجوفة (المحركات غير الأساسية)، والأيدي الروبوتية الماهرة، وأنظمة تحديد موضع وحدة ZR عالية الكثافة. إنه يخدم قطاعات التصنيع المتطورة بما في ذلك الأجهزة الطبية المتقدمة والأتمتة الصناعية والمعدات الروبوتية الاحترافية. من خلال توفير ردود فعل حركة مناعية مغناطيسية قوية، تساعد سلسلة EC-Micro مهندسي وتكامل الأنظمة العالمية على تحسين الدقة الشاملة والاستقرار والاكتناز لأنظمة التحكم في الحركة المصغرة الخاصة بهم.
