يعد محرك الدفع الخطي SEA MOTION منتجًا أساسيًا في سلسلة توريد التحكم في الحركة لدينا، حيث يعمل كبديل فعال من حيث التكلفة وعالي الأداء للمحركات الخطية المستوردة باهظة الثمن. تختلف عن هياكل نقل الحركة اللولبية التقليدية، فمنتجاتنا تنتج حركة خطية مباشرة بدون رد فعل عكسي للإرسال، وصفر تآكل ميكانيكي، ودقة تحديد موضع عالية للغاية وأداء تسارع وتباطؤ فائق السرعة، مما يلبي بشكل مثالي المتطلبات الصارمة لسيناريوهات التحكم في الحركة الدقيقة المتطورة. من خلال الالتزام بالاستثمار طويل الأجل في البحث والتطوير والابتكار التقني، فإننا نتعاون مع المؤسسات الأكاديمية المهنية لتحسين الدائرة المغناطيسية للمنتج والتصميم الهيكلي بشكل مستمر.
في عام 2025، دخل محرك الدفع الخطي الخاص بنا بنجاح إلى السوق الفيتنامية، وحقق استبدالًا واسع النطاق للعلامات التجارية الأجنبية المعروفة.
في أوائل عام 2026، تم وضع ورشة العمل النظيفة الجديدة تمامًا قيد الاستخدام رسميًا، مما أدى إلى مضاعفة القدرة الإنتاجية الإجمالية وتحسين اتساق المنتج وكفاءة التسليم بشكل كبير.
مدعومة بخدمات ما بعد البيع الكاملة وأنظمة الدعم الفني الاحترافية، تخضع منتجاتنا لإجراءات فحص الجودة الصارمة. بفضل الأداء الشامل المتميز وقدرة التوريد الموثوقة، حازت SEA MOTION، باعتبارها شركة صينية رائدة في تصنيع محركات الدفع الخطي، على اعتراف واسع النطاق من العملاء الصناعيين العالميين.
تنقسم المحركات الخطية SEA MOTION بشكل أساسي إلى أربع سلاسل:

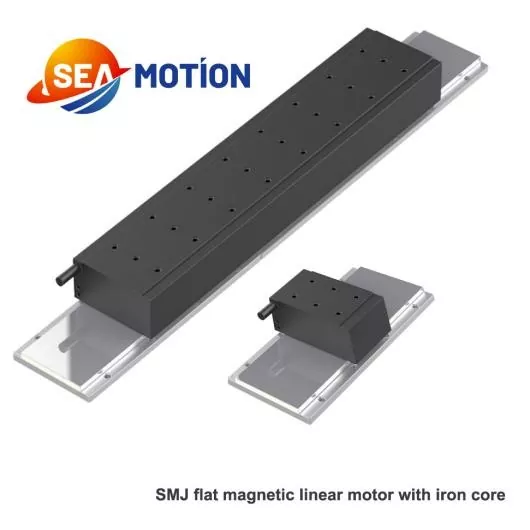

1. محرك خطي مغناطيسي مسطح من سلسلة SMJ مع قلب حديدي

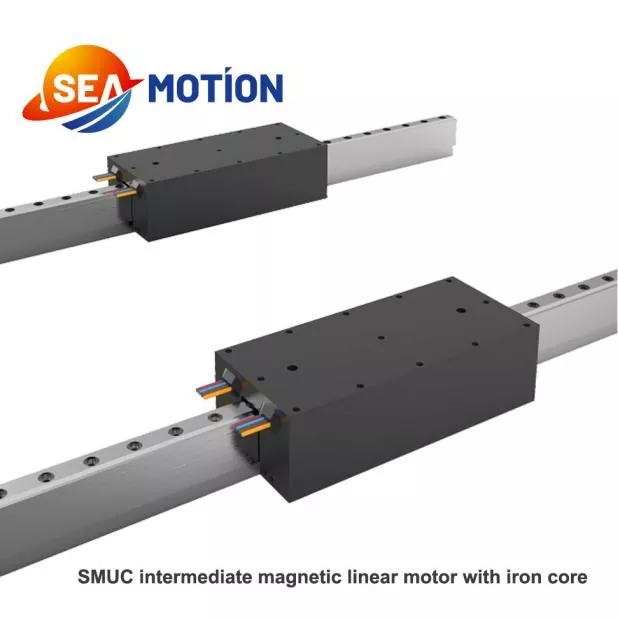

2. محرك خطي مغناطيسي متوسط من سلسلة SMUC مع قلب حديدي

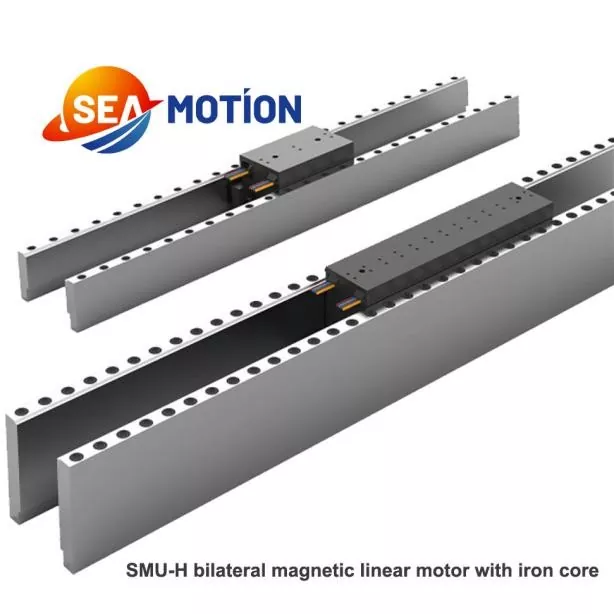

3. محرك خطي مغناطيسي ثنائي سلسلة SMU-H مع قلب حديدي

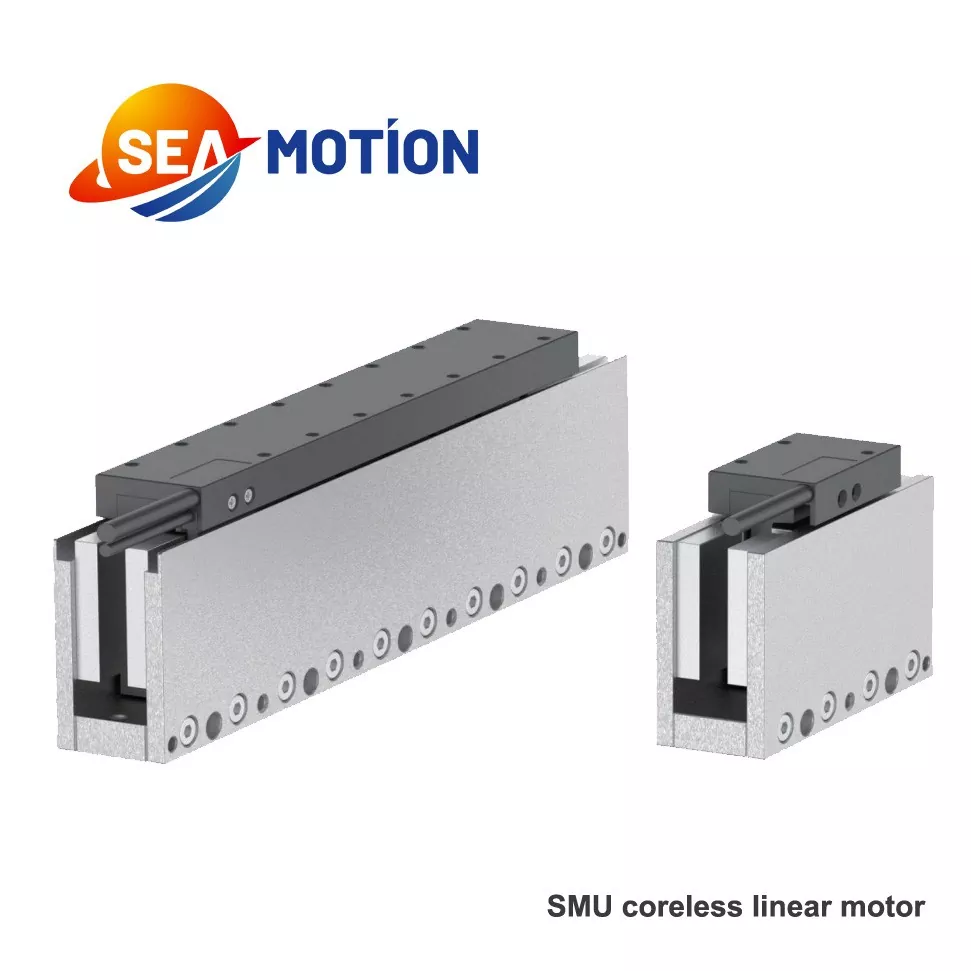

4. محرك خطي مغناطيسي ثنائي من سلسلة SMU بدون قلب حديدي

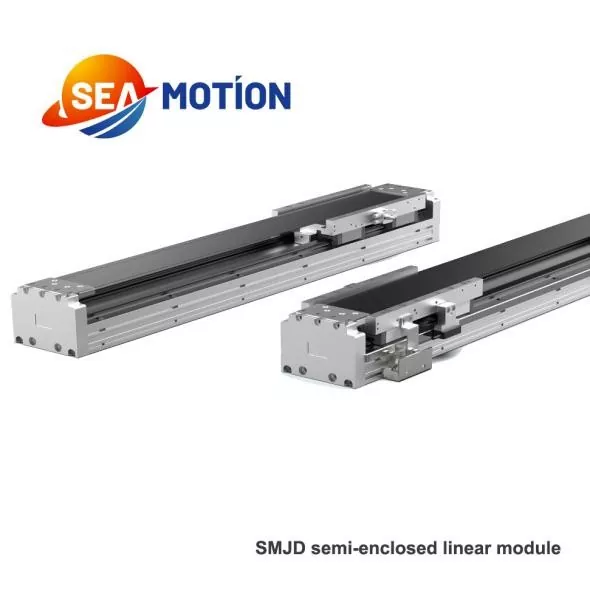

تتوفر أيضًا سلسلة SMJE شبه المغلقة.

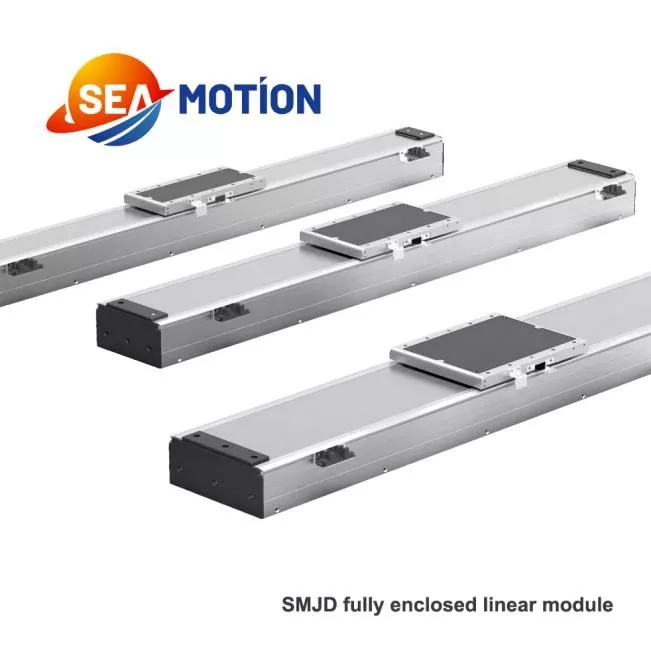

SMJD مغلق بالكامل

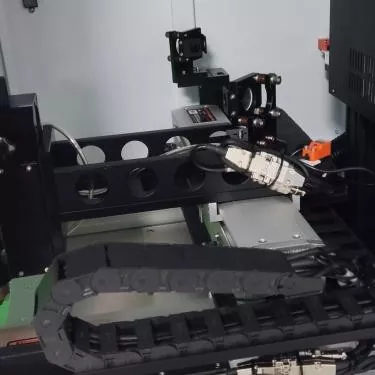

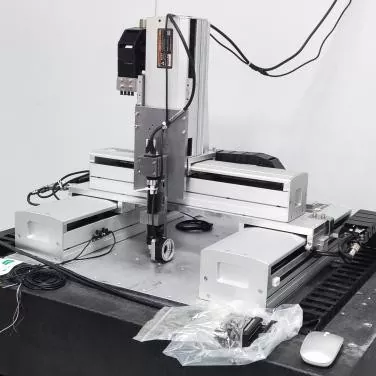

على أساس محركات الدفع الخطية، قمنا أيضًا بتطوير وإنتاج معدات متنوعة، مثل معدات القطع بالليزر عالية الدقة ومعدات التعرف والفحص البصري.
محرك خطي من سلسلة SMU21 بدون معلمة أساسية من الحديد
|
فئة |
المعلمة |
رمز |
وحدة |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
نوع اللف |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
نوع المحرك |
— |
— |
ثلاث مراحل متزامن بدون قلب 230Vac rms(325Vdc) |
|||||||
|
معلمات الأداء |
التوجه الذروة |
فب |
N |
105 |
210 |
315 |
420 |
||||
|
|
التوجه المستمر |
نادي |
N |
30 |
60 |
90 |
120 |
||||
|
|
السرعة القصوى @ 311 فولت |
ماكس |
آنسة |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
قوة المحرك ثابتة |
K |
ن / الأسلحة |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
ثابت المحرك |
S |
ن²/ث |
21 |
42 |
63 |
84 |
||||
|
المعلمات الكهربائية |
الذروة الحالية |
الملكية الفكرية |
الأسلحة |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
تيار مستمر |
جيم |
الأسلحة |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
ثابت القوة الدافعة الكهربائية الخلفية |
بيمف |
الخامس / (م / ث) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
مقاومة مرحلة واحدة |
Rph |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
مغو على مرحلة واحدة |
لتر |
م ح |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
ثابت الزمن الكهربائي |
تي |
آنسة |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
المعلمات الحرارية |
أقصى قدر من الطاقة المستمرة |
كمبيوتر |
W |
49 |
100 |
145 |
195 |
||||
|
|
المقاومة الحرارية |
ر.ث |
درجة مئوية/ث |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
المعلمات الميكانيكية |
وزن المسار المغناطيسي |
وم |
كجم/م |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
وزن الملف |
مرحاض |
كجم |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
طول الملف |
L |
مم |
78 |
138 |
198 |
258 |
||||
|
|
الجذب الحركي |
فا |
N |
0 |
0 |
0 |
0 |
||||
|
|
الملعب المغناطيسي |
T |
مم |
30 |
30 |
30 |
30 |
||||
يتميز محرك الدفع الخطي SEA MOTION بمزايا أساسية تتمثل في الدقة العالية والاستجابة الديناميكية العالية وعمر الخدمة الطويل وعدم الحاجة إلى الصيانة، مما يخترق قيود الأداء لمعدات النقل التقليدية. إنه يحقق تحديد موضع دقيق على مستوى النانو إلى مستوى الميكرون، ويدعم تسارعًا عاليًا للغاية يبلغ 2 جرام + وسرعة حركة سريعة تصل إلى 70 مترًا / دقيقة، مع تشغيل مستقر وخالي من الارتعاش على المدى الطويل وعدم فقدان التآكل الميكانيكي. يتيح هذا الأداء المتفوق تغطية واسعة للمجالات الصناعية المتطورة. في صناعات أشباه الموصلات وشاشات العرض، فهي تدعم طاولات عمل آلات الطباعة الحجرية، ونقل الرقاقات والتصفيح الدقيق OLED بأداء نظيف وعالي الدقة. إنه يتيح التشغيل فائق الدقة لأدوات آلة CNC وأجزاء الطيران من خلال القضاء على الخلوص العكسي. في صناعات الطاقة الجديدة والخلايا الكهروضوئية، فإنها تحقق عملية تكديس وتجميع عالية السرعة وعالية الدقة. كما أنه يخدم التحكم الصامت والمستقر في الحركة للتصوير الطبي والروبوتات الجراحية، والإنتاج عالي الكفاءة لأتمتة 3C، وتشغيل النقل بالسكك الحديدية منخفض الضوضاء، والنقل اللوجستي الذكي، بالإضافة إلى اختبار البيئة القاسية والقياس الدقيق لسيناريوهات الطيران والبحث العلمي.
حجم المحرك الخطي من سلسلة SMU21 / مم

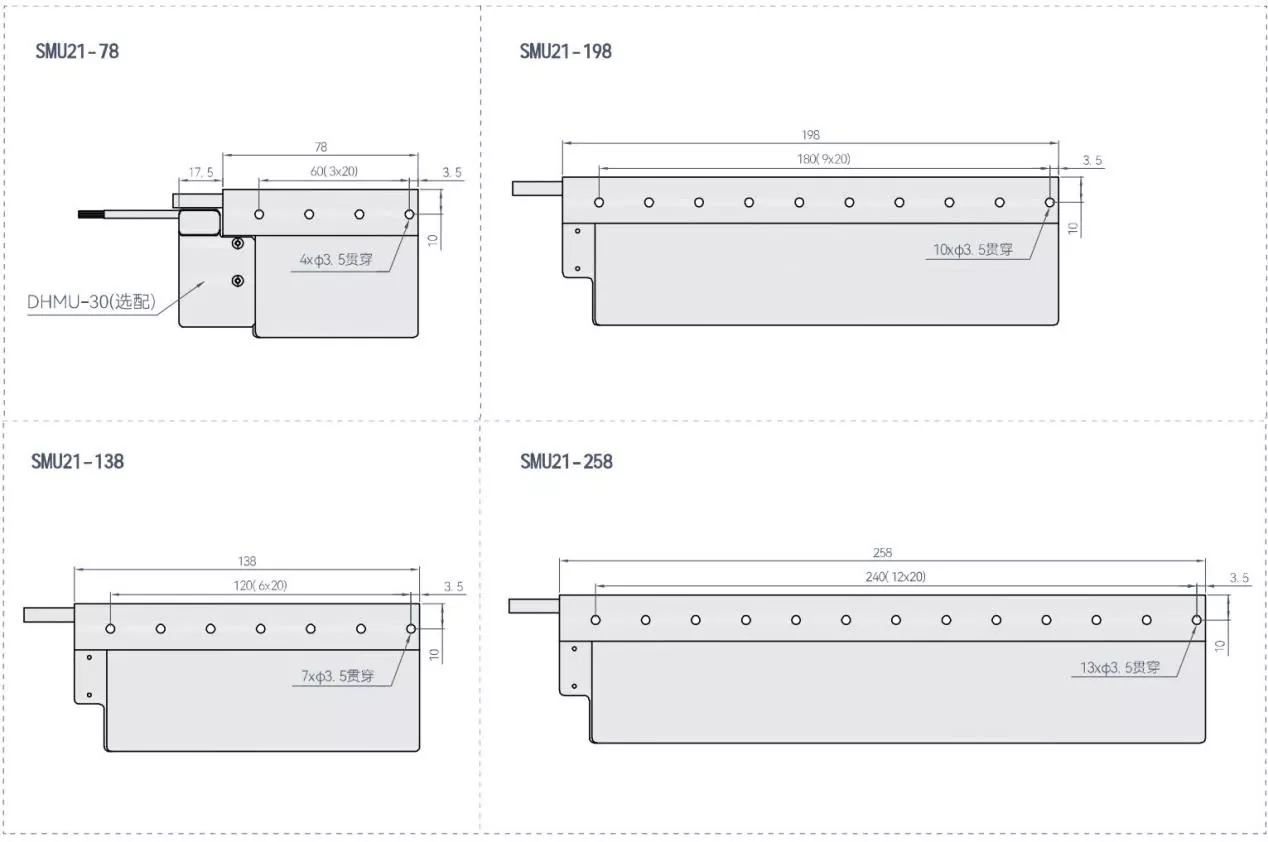

حجم المحرك SMU21

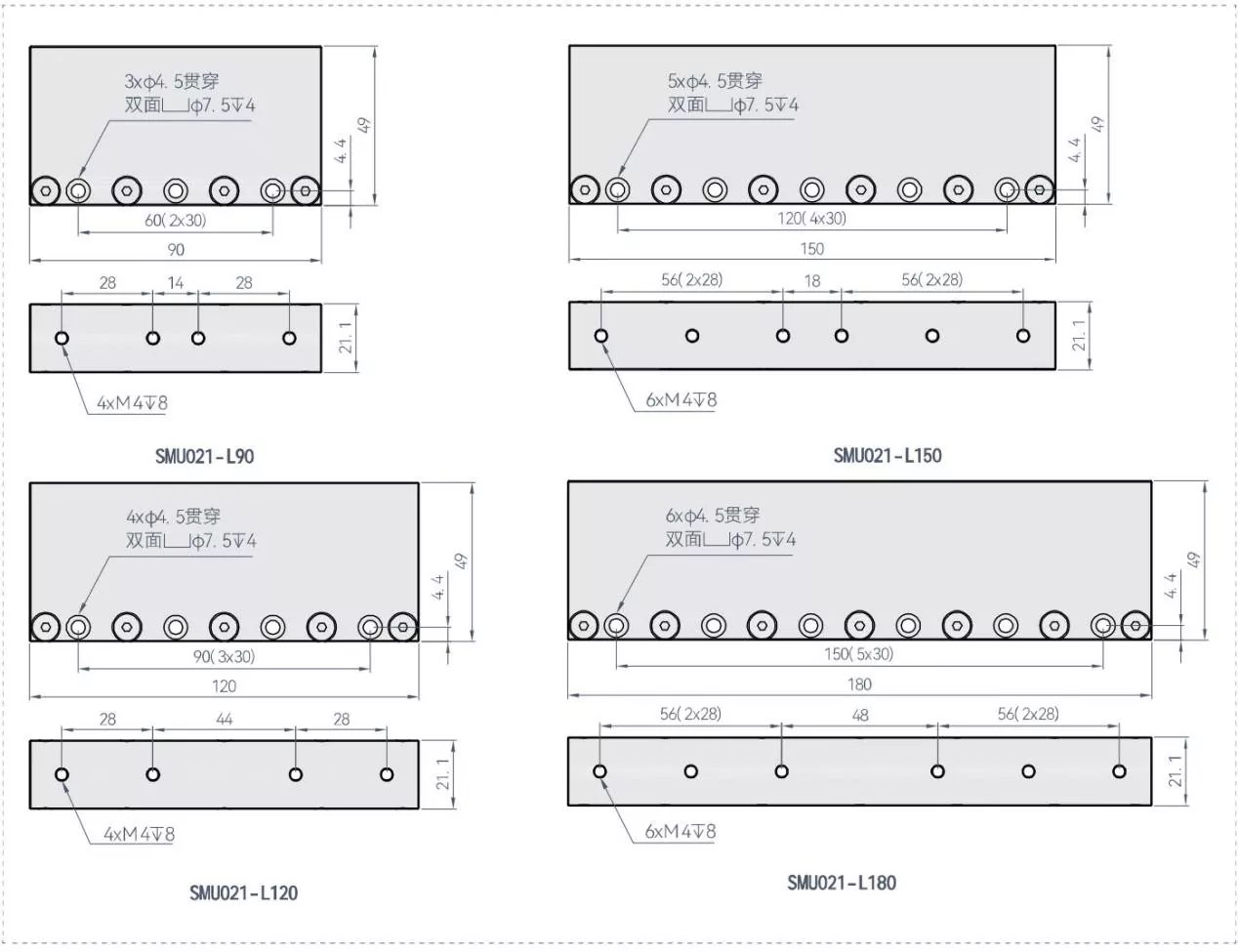

SMU21 حجم الجزء الثابت

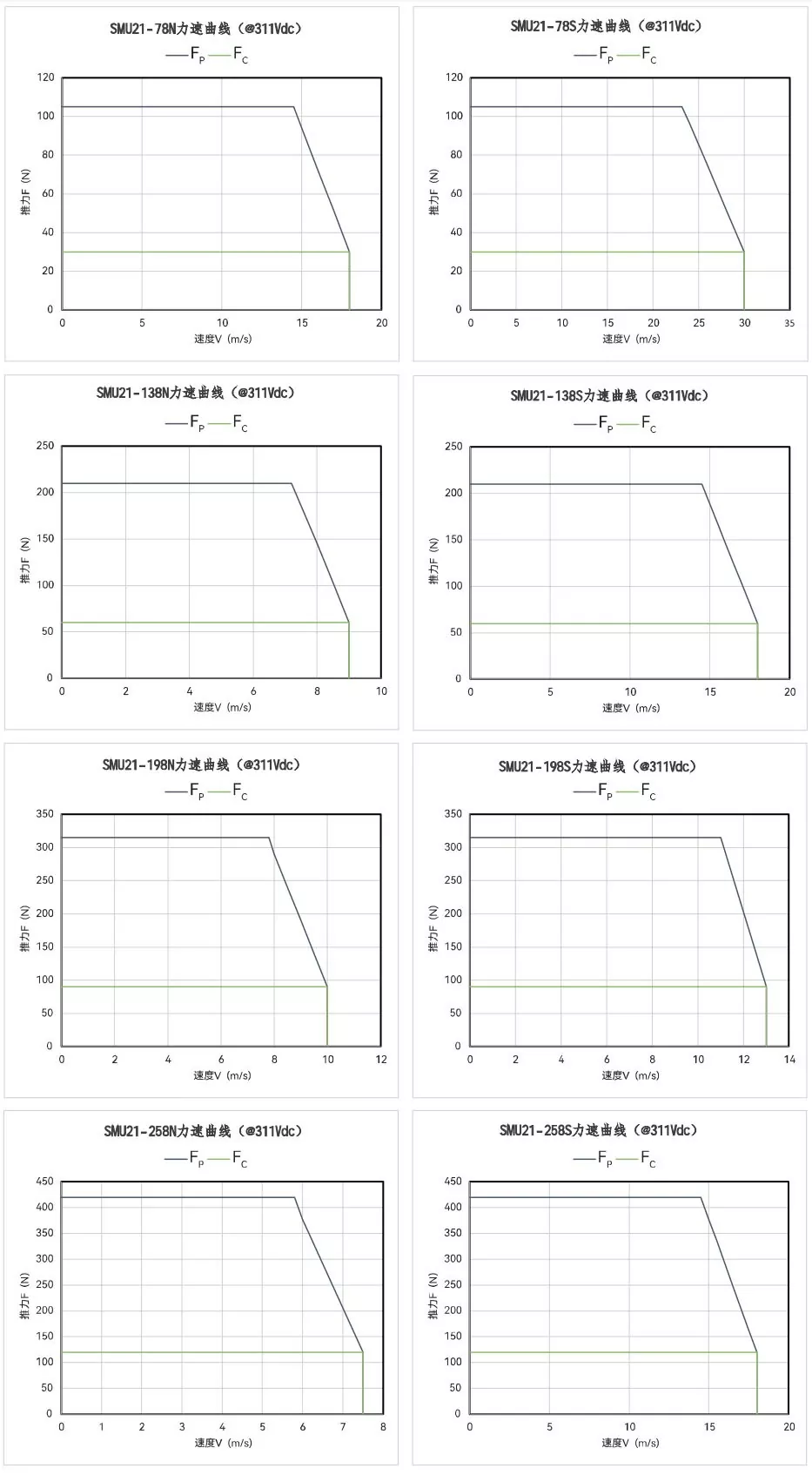

منحنى SMU21 F-V
