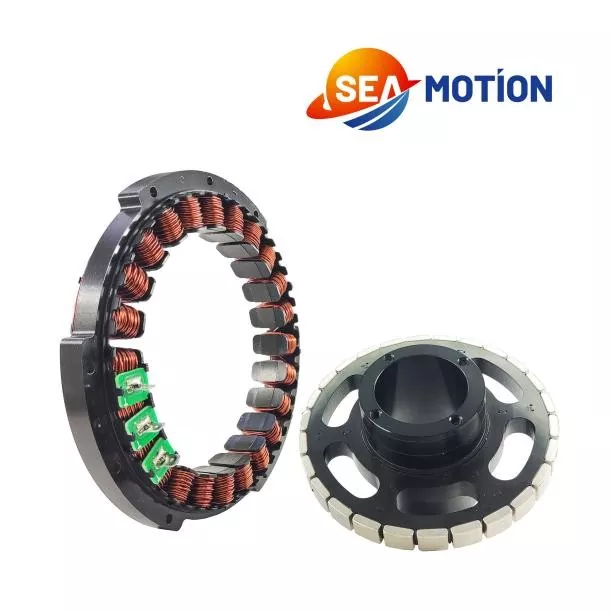

المحرك بدون إطار هو محرك دفع مباشر متزامن بمغناطيس دائم، وهو بدون غلاف، وبدون محمل، وبدون عمود. إنه يتكون فقط من عضو ساكن ودوار، مدمجين مباشرة في المعدات كجزء من الهيكل، ويتميز بكثافة عزم دوران عالية، وردود فعل عكسية صفرية، واستجابة ديناميكية عالية.
سيقوم فريقنا الفني بتقييم متطلبات العملاء واختيار المورد المناسب. سنعمل مع فريق البحث والتطوير التابع للمورد لتصميم اختيار المنتج أو الدائرة المغناطيسية والتحقق من صحتها. بعد الانتهاء من الحل، سنقوم بإجراء عمليات محاكاة لضمان موثوقية العملية بأكملها وإمكانية التحكم فيها.

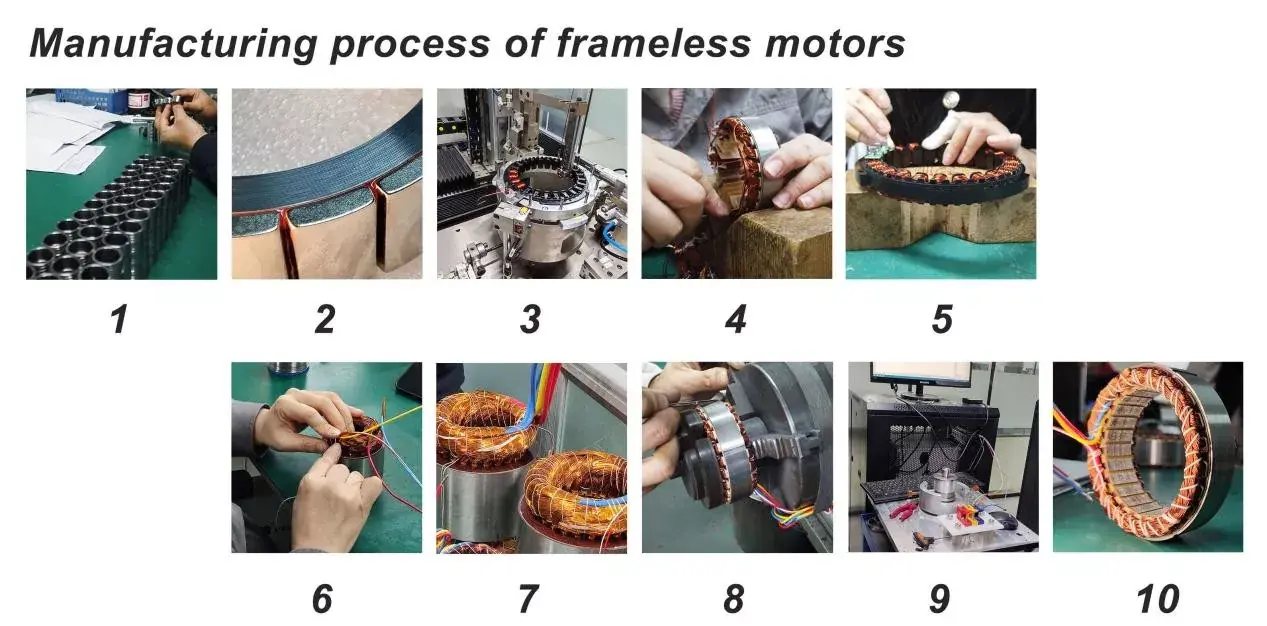

بعد ذلك تأتي عملية الإنتاج المعقدة. لقد قمنا بتبسيط عملية إنتاج المحرك بدون إطار إلى عشر خطوات. فيما يلي عملية إنتاج المحرك بدون إطار:
1. فحص المواد، الدوار للمحرك بدون إطار يتطلب تصنيعًا دقيقًا.
2. لربط الصفائح المغناطيسية القوية، يتم استخدام مادة لاصقة لاهوائية. تحتوي بعض الدوارات عالية السرعة على طبقة من ألياف الكربون متصلة بالجزء الخارجي من الصفائح المغناطيسية القوية لمنع تساقط الصفائح بفعل قوة الطرد المركزي المفرطة.

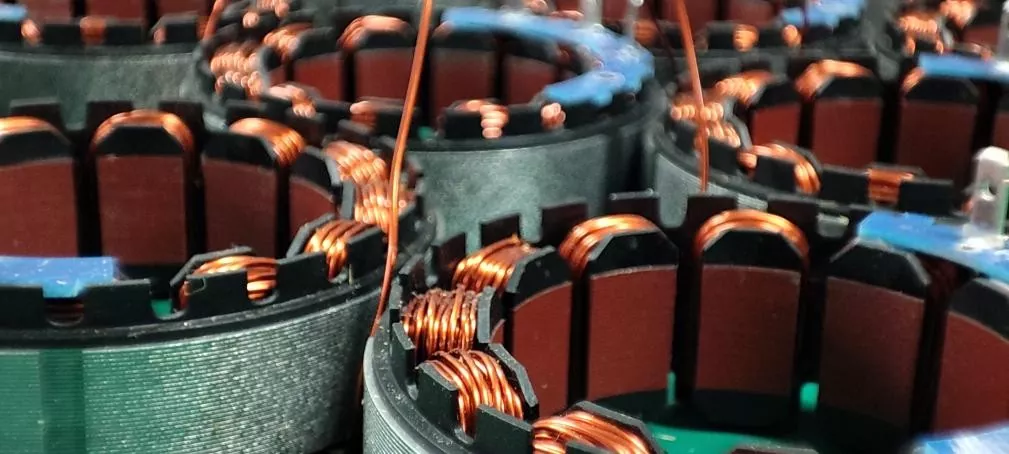

3. تقوم آلات اللف الأوتوماتيكية بعمل لف الجزء الثابت.
4. بالنسبة لبعض المنتجات الصغيرة أو المنتجات المخصصة ذات المتطلبات العالية لللف، فإن اللف اليدوي ضروري. تعتبر عملية اللف اليدوي مهمة فنية للغاية.
5. تنظيم اللفات. سيتم استخدام الأدوات الخشبية الناعمة هنا لتجنب إتلاف الورنيش العازل الموجود على سطح اللف.
6.Soldering، يتضمن لحام اللفات إلى الموصلات أو لوحة واجهة ثنائي الفينيل متعدد الكلور.
7. يجب إجراء عملية صب الغراء في بيئة مفرغة لمنع دخول الهواء، ثم يجب خبزها في الفرن.
8. قم بإزالة أي مادة لاصقة متبقية من سطح صفائح المغناطيس الثابت.
9. يتضمن الاختبار اختبار الاستمرارية على ثلاث مراحل، واختبار الحمل، وما إلى ذلك.
10. المنتج النهائي
يمكننا توفير أنماط مختلفة من اللف، وتصميمات الدوائر المغناطيسية، وطرق التغليف، وطرق الأسلاك وفقًا لاحتياجات العملاء. وفيما يلي المعلمات لمنتجاتنا القياسية.
|
نموذج |
الجهد المقنن VDC |
السرعة المقدرة دورة في الدقيقة |
عزم الدوران المقدر N·m |
القوة المقدرة ث |
التصنيف الحالي أ |
الذروة الحالية أ |
ذروة عزم الدوران N·m |
كه Vrms/krpm |
Ω |
م ح |
P |
|
25LW01 |
24 |
4000 |
0.05 |
20 |
2.4 |
5.8 |
0.12 |
1.4 |
2.2 |
0.3 |
7 |
|
38LW01 |
27 |
2300 |
0.05 |
12 |
0.7 |
1.3 |
0.13 |
4.7 |
11.2 |
3.9 |
5 |
|
38LW02 |
48 |
9970 |
0.23 |
240 |
6.1 |
13 |
0.47 |
2.4 |
0.5 |
0.27 |
7 |
|
50LW01 |
48 |
3000 |
0.2 |
63 |
1.65 |
5.8 |
0.7 |
8.5 |
2.52 |
1.25 |
7 |
|
52LW01 |
48 |
3000 |
0.2 |
63 |
1.65 |
5.8 |
0.7 |
8.5 |
2.4 |
1.4 |
7 |
|
60LW01 |
48 |
4000 |
0.27 |
114 |
2.7 |
13 |
1.37 |
6.7 |
0.75 |
0.39 |
10 |
|
60LW02 |
24 |
2000 |
0.2 |
31.5 |
1 |
3.2 |
0.7 |
14.8 |
4.9 |
3.3 |
14 |
|
60LW03 |
48 |
4000 |
0.25 |
104 |
2.75 |
8.25 |
0.75 |
6.7 |
0.6 |
0.46 |
7 |
|
60LW04 |
220 فولت |
3500 |
0.275 |
100 |
0.77 |
2.3 |
0.82 |
25 |
9.1 |
4.9 |
10 |
|
60ZWS03 |
24 |
1700 |
0.54 |
96 |
5.6 |
17.5 |
1.68 |
6.25 |
0.62 |
0.32 |
8 |
|
60ZWS04 |
72 |
980 |
1.1 |
113 |
2.4 |
7.2 |
3.3 |
30.2 |
5.8 |
0.6 |
7 |
|
60ZWS05 |
72 |
980 |
0.54 |
55 |
1.2 |
3.6 |
1.6 |
28.8 |
12 |
11.3 |
7 |
|
60ZWS06 |
48 |
4800 |
0.76 |
477 |
10.2 |
30.6 |
2.2 |
4.7 |
0.09 |
0.072 |
8 |
|
68LW01 |
48 |
4000 |
0.55 |
231 |
5.6 |
19 |
1.65 |
6.4 |
0.44 |
0.35 |
7 |
|
76LW01 |
95 |
2200 |
2.8 |
646 |
10 |
24 |
8 |
23 |
0.8 |
0.8 |
10 |
|
76LW02 |
48 |
3900 |
0.63 |
258 |
5.6 |
36 |
2.86 |
7.56 |
0.28 |
0.25 |
10 |
|
76LW03 |
48 |
2000 |
1.2 |
252 |
7.2 |
21.6 |
3.6 |
11.17 |
0.55 |
0.52 |
10 |
|
76LW04 |
220 فولت |
2600 |
0.66 |
180 |
1.3 |
4.1 |
1.98 |
32.6 |
8.5 |
6.5 |
10 |
|
76LW05 |
48 |
3750 |
0.8 |
314 |
6.6 |
19.8 |
2.4 |
7.7 |
0.22 |
0.28 |
14 |
|
76LW06 |
220 فولت |
2240 |
0.66 |
207 |
1.3 |
4.1 |
1.98 |
31.4 |
9.66 |
7.85 |
8 |
|
76ZWS03 |
74 |
1620 |
3.3 |
560 |
9.9 |
33 |
10 |
23.2 |
2 |
0.7 |
14 |
|
76ZWS07 |
380 فولت |
700 |
0.95 |
700 |
1.63 |
4.8 |
2.85 |
40.5 |
5.8 |
30 |
5 |
|
76ZWS08 |
72 |
960 |
1.3 |
131 |
2.6 |
7.8 |
4 |
32.5 |
4.5 |
4.9 |
14 |
|
85LW01 |
27 |
140 |
0.9 |
13 |
1.5 |
4.0 |
2 |
11.2 |
9.69 |
7.39 |
8 |
|
85LW02 |
48 |
1500 |
1.7 |
267 |
11 |
42 |
5.1 |
11.2 |
0.28 |
0.27 |
14 |
|
85LW03 |
48 |
3600 |
0.95 |
358 |
7.8 |
23.4 |
2.85 |
7.7 |
0.25 |
0.3 |
7 |
|
85ZWS01 |
74 |
870 |
3.5 |
319 |
6 |
24 |
11 |
38.45 |
1.48 |
2.25 |
14 |
|
85ZWS03 |
74 |
1010 |
2.5 |
265 |
4.8 |
16.5 |
8 |
35.7 |
1.8 |
2.3 |
14 |
|
85ZWS07 |
74 |
900 |
2.3 |
216 |
4.1 |
13 |
7 |
35.7 |
2.3 |
3.4 |
14 |
|
88LW01 |
48 |
3000 |
1.28 |
403 |
14.5 |
45 |
4 |
6.36 |
0.102 |
0.0835 |
10 |
|
90LW01 |
28 |
800 |
0.75 |
63 |
3.6 |
10.8 |
2.25 |
16.12 |
0.62 |
0.38 |
14 |
|
95LW01 |
24 |
15 |
1.5 |
2.36 |
2 |
3.5 |
2.5 |
50.1 |
4.6 |
4.7 |
22 |
|
95LW02 |
48 |
3000 |
1.9 |
637 |
13 |
39 |
5.7 |
9.7 |
0.097 |
0.18 |
7 |
|
100ZWS01 |
600 |
900 |
9.55 |
9000 |
19 |
68 |
19 |
34 |
0.55 |
2.9 |
4 |
|
104LW01 |
48 |
3000 |
1.8 |
566 |
13 |
40 |
5.4 |
9.55 |
0.13 |
0.17 |
10 |
|
104LW03 |
48 |
2700 |
3 |
848 |
18.5 |
56 |
9 |
9.8 |
0.075 |
0.11 |
10 |
|
104LW04 |
48 |
2000 |
1.6 |
335 |
7.8 |
24 |
4.8 |
13.1 |
0.29 |
0.26 |
16 |
|
105ZWS01 |
74 |
1100 |
6 |
692 |
12 |
47 |
18 |
34 |
0.58 |
0.8 |
14 |
|
105ZWS02 |
74 |
960 |
6 |
604 |
10.5 |
43 |
18 |
36.7 |
0.65 |
1.25 |
14 |
|
105ZWS03 |
74 |
960 |
6 |
604 |
9.8 |
31 |
18 |
39.6 |
0.54 |
1.1 |
14 |
|
105ZWS06 |
48 |
1380 |
5.4 |
781 |
18 |
36 |
10.8 |
19.6 |
0.2 |
0.4 |
14 |
|
127LW01 |
48 |
2400 |
3.2 |
800 |
19.5 |
39 |
6.4 |
12.4 |
0.09 |
0.18 |
10 |
|
127LW02 |
48 |
2400 |
6.37 |
1600 |
35.5 |
71 |
12.7 |
11.5 |
0.039 |
0.095 |
10 |
|
127LW04 |
48 |
2000 |
6.5 |
1360 |
30 |
90 |
19.5 |
14 |
0.06 |
0.14 |
10 |
|
135LW01 |
48 |
2400 |
3.2 |
805 |
19.5 |
60 |
10 |
11 |
0.12 |
0.32 |
11 |
|
135ZWS01 |
95 |
750 |
10 |
786 |
11.8 |
37.8 |
32 |
53 |
0.52 |
1 |
16 |
|
135ZWS02 |
74 |
960 |
10 |
1006 |
17.8 |
65 |
30 |
37.3 |
0.26 |
0.45 |
21 |
|
172LW01 |
12 |
30 |
6.5 |
20.5 |
7 |
12.3 |
10 |
60 |
0.52 |
1.05 |
16 |
|
172LW02 |
12 |
100 |
6.5 |
68.5 |
13.6 |
23 |
11 |
32.5 |
0.17 |
0.36 |
13 |
|
172LW03 |
12 |
300 |
6.5 |
205 |
20.5 |
65 |
13.8 |
62 |
0.41 |
1.01 |
13 |
|
172LW04 |
12 |
30 |
4.5 |
14 |
8.2 |
11 |
6 |
34.2 |
0.41 |
0.83 |
13 |
|
175LW01 |
600 |
200 |
30 |
629 |
6.4 |
22 |
90 |
315 |
2.8 |
15.85 |
10 |
|
175LW02 |
220 فولت |
2500 |
15 |
3930 |
18 |
55 |
45 |
52 |
0.126 |
0.55 |
10 |
|
175LW03 |
220 فولت |
3200 |
6.5 |
2178 |
10.3 |
32 |
19.5 |
39 |
0.126 |
0.65 |
10 |

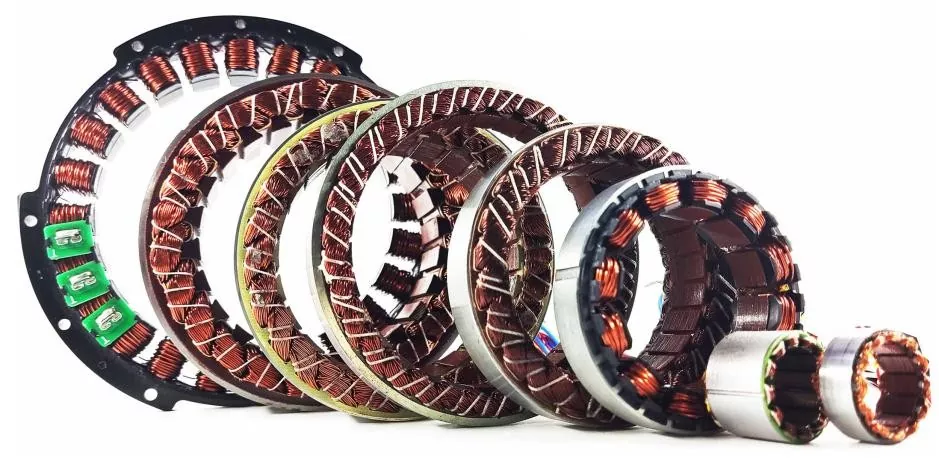

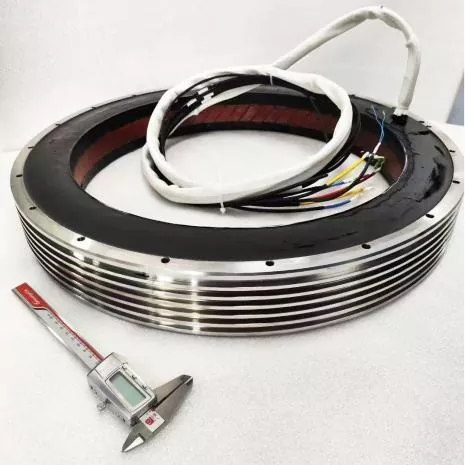

قطر 175 ملم 175 ملم يمكن تخصيص المحركات القياسية بقطر خارجي يتراوح من 12 ملم إلى 600 ملم. بالنسبة لمحركات عزم الدوران الأكبر والأكثر تخصصًا بدون إطار، يرجى استشارة فريق المبيعات لدينا.
مزايا المحركات بدون إطار هي كما يلي:
1. كثافة عزم الدوران العالية: عزم الدوران هو 2-3 مرات من الماكينات العادية لنفس الحجم، مع خصائص ممتازة للسرعة المنخفضة وعزم الدوران العالي.
2. صفر رد فعل عنيف + دقة عالية: بدون تروس/خالية من الاقتران، دقة تكرار تصل إلى ±1 ثانية قوسية، صلابة عالية، ومقاومة قوية للإزعاج.
3. استجابة ديناميكية عالية للغاية: القصور الذاتي للدوار منخفض للغاية، تردد الاستجابة> 1 كيلو هرتز، مناسب لبدء التشغيل عالي السرعة والعكس المتكرر.
4. مدمج وخفيف الوزن: يؤدي التخلص من مكونات الغلاف وناقل الحركة إلى تقليل الحجم/الوزن بنسبة 30%-50%، مما يسهل الكابلات المجوفة.
5. عمر طويل وخالي من الصيانة: لا توجد فرش، ولا تآكل للعتاد، وعمر افتراضي يصل إلى عشرات الآلاف من الساعات، والمحامل فقط هي المواد الاستهلاكية.
6. التصميم المرن: يمكن تخصيص القطر الخارجي، القطر الداخلي، والطول وفقًا لشكل المعدات، مما يدعم التجويف من خلال الفتحات (لمرور الكابلات/خطوط الأنابيب).
1. الروبوتات البشرية/الروبوتات التعاونية: ذات قيادة مشتركة (خفيفة الوزن، وأسلاك مجوفة، وعزم دوران مرتفع).
2. معدات أشباه الموصلات/الألواح: مراحل الويفر، آلات الطباعة الحجرية، المراحل الدوارة الدقيقة.
3. المعدات الطبية: الروبوتات الجراحية، وأجهزة التصوير المقطعي/التصوير بالرنين المغناطيسي.
4. الفضاء الجوي: المحركات المؤازرة، وهوائيات الأقمار الصناعية، والقرون الإلكترونية الضوئية.
5. أدوات آلة CNC: مراحل دوارة ذات محرك مباشر، مغازل عالية السرعة، وصلة بخمسة محاور.

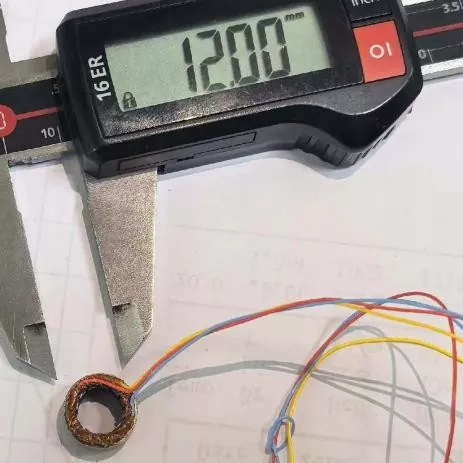

إلى جانب المنتجات الصناعية القياسية، نحن نقبل طلبات المحركات بدون إطار المخصصة. تتراوح أحجامنا المخصصة من الحد الأدنى للقطر الخارجي 12 مم إلى 600 مم.
