ملخص المقال:
محركات عزم الدوران بدون إطارأصبحت حلاً مهمًا للصناعات التي تتطلب هياكل مدمجة، وإخراج عزم دوران عالي، وتحكم دقيق للغاية في الحركة. على عكس المحركات التقليدية ذات الأغلفة المدمجة، تم تصميم محركات عزم الدوران بدون إطار كمكونات دوارة وعضوية منفصلة يمكن دمجها مباشرة في الأنظمة الميكانيكية. يساعد أسلوب التصميم هذا المهندسين على تقليل خسائر الإرسال، وتحسين الاستجابة، وإنشاء معدات أصغر ولكن أكثر قوة. توفر SEA MOTION حلولاً متقدمة للتحكم في الحركة مصممة لدعم التطبيقات عالية الأداء حيث تكون الدقة والكفاءة والموثوقية ضرورية.
تشرح هذه المقالة كيفية عمل محركات عزم الدوران بدون إطار، ومزاياها الرئيسية، ومجالات التطبيق، واعتبارات الاختيار، وكيفية حل التحديات الهندسية الشائعة في أنظمة الأتمتة الحديثة.
تتطلب المعدات الصناعية الحديثة أكثر من مجرد حركة دورانية بسيطة. يحتاج المصنعون بشكل متزايد إلى أنظمة حركة توفر دقة أعلى واستجابة أسرع ومتطلبات صيانة أقل واستخدامًا أفضل للمساحة. غالبًا ما تعتمد أنظمة المحركات التقليدية على علب التروس والوصلات ومكونات ناقل الحركة الميكانيكي لنقل الطاقة. على الرغم من أن هذه المكونات يمكنها تحقيق الحركة المطلوبة، إلا أنها قد تؤدي إلى حدوث رد فعل عكسي واحتكاك واهتزاز وفقدان الكفاءة.
يقدم محرك عزم الدوران بدون إطار طريقة مختلفة. عن طريق إزالة غلاف المحرك التقليدي، العمود، وهيكل ناقل الحركة الميكانيكي، يمكن دمج مكونات المحرك مباشرة في تصميم الماكينة. يتيح ذلك للمهندسين إنشاء أنظمة دفع مباشر مدمجة مع أداء تحكم محسّن.

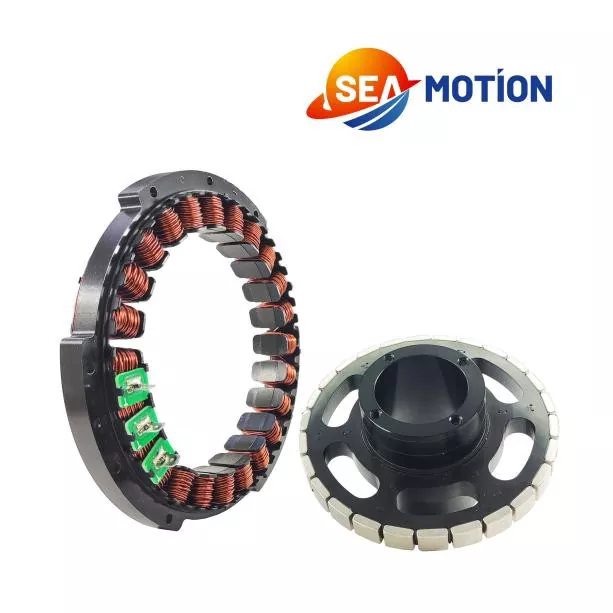

يتكون محرك عزم الدوران النموذجي بدون إطار من جزأين كهرومغناطيسيين رئيسيين: الدوار والجزء الثابت. يولد الجزء المتحرك تفاعلًا مغناطيسيًا مع ملفات الجزء الثابت لإنتاج عزم الدوران. نظرًا لأن المحرك متصل مباشرة بآلية القيادة، فإن هناك حاجة إلى عدد أقل من المكونات الميكانيكية، مما يؤدي إلى تشغيل أكثر سلاسة ودقة أعلى في تحديد المواقع.
بالنسبة للصناعات الدقيقة مثل الروبوتات، ومعدات أشباه الموصلات، والأجهزة الطبية، وأنظمة الطيران، والتصنيع الآلي، يوفر هذا التصميم مزايا كبيرة. تركز SEA MOTION على تطوير حلول التحكم في الحركة عالية الأداء التي تساعد العملاء على تحقيق أداء حركة موثوق ودقيق في البيئات الصعبة.
إن فهم مبدأ تشغيل محرك عزم الدوران بدون إطار يساعد المهندسين على اختيار الحل المناسب لمعداتهم. تعتمد عملية العمل على القوة الكهرومغناطيسية المتولدة بين الجزء الثابت والدوار.
يحتوي الجزء الثابت على ملفات كهربائية تولد مجالًا مغناطيسيًا دوارًا عندما يمر التيار من خلالها. يحتوي الدوار على مغناطيس دائم يتفاعل مع هذا المجال المغناطيسي. هذا التفاعل يولد عزم الدوران، مما يؤدي إلى دوران الدوار.
على عكس المحركات المؤازرة التقليدية، لا تشتمل محركات عزم الدوران بدون إطار على غلاف خارجي كامل أو مكونات ميكانيكية مدمجة. وبدلاً من ذلك، توفر الشركة المصنعة للمحرك مكونات كهرومغناطيسية محسنة يقوم مصممو الآلات بتثبيتها مباشرة في هياكل المعدات الخاصة بهم.
| عنصر | وظيفة | فائدة هندسية |
|---|---|---|
| الجزء الثابت | يخلق مجالًا دوارًا كهرومغناطيسيًا | يوفر توليد عزم دوران مستقر |
| الدوار | تنتج التفاعل المغناطيسي مع الجزء الثابت | يسلم قوة الدوران المباشر |
| نظام ردود الفعل التشفير | يقيس الموقف والسرعة | يحسن دقة الحركة |
| محرك سيرفو | يتحكم في التشغيل الحالي والمحرك | يتيح التحكم الديناميكي الدقيق |
ونظرًا لأن المحرك هو الذي يحرك الحمل مباشرة، فإن النظام يتجنب العديد من القيود التي تسببها آليات النقل التقليدية. يعد هيكل الدفع المباشر ذا قيمة خاصة عندما يتطلب الأمر تحديد موضع دقيق للغاية وحركة سلسة.
يؤثر اختيار تقنية المحرك الصحيحة بشكل مباشر على أداء الماكينة وموثوقيتها وتكاليف التشغيل على المدى الطويل. توفر محركات عزم الدوران بدون إطار العديد من المزايا التي تعالج التحديات المشتركة التي تواجهها الشركات المصنعة للمعدات.
بالنسبة لمصنعي الأتمتة، يمكن ترجمة هذه الفوائد إلى إنتاجية محسنة وأداء أكثر موثوقية للمعدات.
إن خصائص التصميم الفريدة لمحركات عزم الدوران بدون إطار تجعلها مناسبة للعديد من الصناعات التي تتطلب حركة دورانية دقيقة.
| صناعة | أمثلة التطبيق | المتطلبات الرئيسية |
|---|---|---|
| الروبوتات | مفاصل الروبوت، والروبوتات التعاونية، والأذرع الآلية | عزم دوران عالي، حجم صغير، حركة دقيقة |
| تصنيع أشباه الموصلات | معدات مناولة الرقائق ومنصات تحديد المواقع | دقة فائقة وتشغيل سلس |
| المعدات الطبية | أنظمة المسح والتشخيص الدقيقة | عملية هادئة وموثوقية |
| الأتمتة الصناعية | الطاولات الدوارة والآلات الآلية | استجابة سريعة وعمر خدمة طويل |
| معدات الفضاء | آليات التحكم الدقيقة | وزن منخفض وأداء يمكن الاعتماد عليه |
في تطبيقات الروبوتات، تسمح محركات عزم الدوران بدون إطار للمصممين ببناء مفاصل روبوتية أصغر وأكثر مرونة. وفي أنظمة التصنيع، تساعد على تحسين دقة تحديد المواقع وتقليل أخطاء الإنتاج.
يتطلب اختيار محرك عزم الدوران المناسب بدون إطار فهمًا تفصيليًا لهيكل الماكينة وظروف التشغيل ومتطلبات الأداء. يمكن للمحرك الذي يتوافق مع التطبيق أن يحسن الكفاءة والدقة وعمر المنتج بشكل كبير. ومع ذلك، قد يؤدي اختيار محرك غير مناسب إلى عدم كفاية عزم الدوران، أو ارتفاع درجة الحرارة، أو التشغيل غير المستقر، أو تكاليف غير ضرورية.
يجب على المهندسين تقييم عدة عوامل مهمة قبل دمج محرك عزم الدوران بدون إطار في نظام الحركة.
| عامل الاختيار | لماذا يهم؟ | الاعتبارات الرئيسية |
|---|---|---|
| عزم الدوران المطلوب | يحدد ما إذا كان المحرك يمكنه تشغيل التطبيق بفعالية | وزن الحمولة، متطلبات التسارع، عزم الدوران المستمر والذروي |
| متطلبات السرعة | يؤثر على إنتاجية النظام بشكل عام وقدرة الاستجابة | أقصى سرعة دوران، دورات التشغيل، الأداء الديناميكي |
| مساحة التثبيت | يؤثر على مرونة التصميم الميكانيكي | القطر الخارجي، ارتفاع المحرك، أبعاد التكامل |
| دقة التحكم | يحدد أداء تحديد المواقع | دقة التشفير، توافق نظام التغذية الراجعة |
| الأداء الحراري | يضمن تشغيلًا مستقرًا على المدى الطويل | تبديد الحرارة، طريقة التبريد، بيئة العمل |
هناك اعتبار مهم آخر وهو التوافق بين المحرك ونظام التحكم. تُستخدم محركات عزم الدوران بدون إطار بشكل شائع مع محركات الأقراص المؤازرة المتقدمة وأجهزة التغذية المرتدة عالية الدقة. يسمح نظام التحكم المطابق بشكل صحيح للمحرك بتحقيق تشغيل أكثر سلاسة واستجابة أسرع وتحسين كفاءة الطاقة.
توفر SEA MOTION حلولًا احترافية لمحركات عزم الدوران بدون إطار مصممة لتلبية المتطلبات الصناعية المختلفة. ومن خلال النظر في شروط التطبيق ومواصفات معدات العميل، يمكن تطوير تكوينات المحرك المناسبة لتحقيق أداء حركة موثوق به.
على الرغم من أن المحركات التقليدية لا تزال تستخدم على نطاق واسع في العديد من الصناعات، إلا أن محركات عزم الدوران بدون إطار توفر مزايا فريدة للتطبيقات الدقيقة المتقدمة. يساعد فهم الاختلافات الشركات المصنعة على تحديد التكنولوجيا التي تلبي متطلبات معداتها بشكل أفضل.
| عنصر المقارنة | محرك عزم الدوران بدون إطار | نظام المحرك التقليدي |
|---|---|---|
| الهيكل الميكانيكي | الدوار والجزء الثابت منفصلان للتكامل المباشر | تجميع المحرك الكامل مع السكن والعمود |
| مكونات ناقل الحركة | عادة لا يلزم وجود علبة تروس أو أداة توصيل | غالبا ما يتطلب مكونات ميكانيكية إضافية |
| دقة تحديد المواقع | دقة عالية بسبب انخفاض الأخطاء الميكانيكية | قد تواجه رد فعل عنيف وفقدان الإرسال |
| مرونة التثبيت | قابلة للتخصيص للغاية لتصميمات الآلة | محدودة بأبعاد المحرك القياسية |
| متطلبات الصيانة | انخفاض احتياجات الصيانة الميكانيكية | قد تتطلب المزيد من المكونات الفحص |
| التركيز على التطبيق | الأتمتة الدقيقة وأنظمة الدفع المباشر | تطبيقات الدوران الصناعي العامة |
بالنسبة للتطبيقات الدورانية البسيطة، قد تظل المحركات التقليدية توفر حلاً اقتصاديًا. ومع ذلك، عندما تتطلب المعدات تصميمًا مدمجًا ودقة عالية واستجابة ديناميكية سريعة، غالبًا ما توفر محركات عزم الدوران بدون إطار قيمة أفضل على المدى الطويل.
لا يعتمد أداء نظام الحركة على تقنية المحرك فحسب، بل يعتمد أيضًا على الخبرة الهندسية وجودة المنتج ودعم التطبيقات. تركز SEA MOTION على توفير منتجات التحكم في الحركة المتقدمة التي تساعد العملاء على التغلب على تحديات الأتمتة المعقدة.
تم تصميم محركات عزم الدوران بدون إطار من SEA MOTION للتطبيقات التي تكون فيها الدقة والكفاءة والموثوقية أمرًا بالغ الأهمية. تؤكد الشركة على التصميم الكهرومغناطيسي الأمثل وعمليات التصنيع المستقرة والحلول المرنة لدعم المتطلبات الصناعية المختلفة.
تشمل الفوائد الرئيسية للعمل مع SEA MOTION ما يلي:
مع استمرار الصناعات في التحرك نحو التصنيع الذكي والإنتاج الآلي، يستمر الطلب على مكونات الحركة عالية الأداء في الزيادة. توفر محركات عزم الدوران بدون إطار طريقة فعالة لتحسين قدرة الماكينة مع تقليل التعقيد الميكانيكي.
على الرغم من أن محركات عزم الدوران بدون إطار تتطلب مكونات ميكانيكية أقل مقارنة بأنظمة المحركات التقليدية، إلا أن ممارسات الصيانة والتشغيل المناسبة تظل مهمة لتحقيق أداء مستقر.
من خلال التكامل والصيانة المناسبة، يمكن لمحركات عزم الدوران بدون إطار أن توفر أداءً ثابتًا لسنوات عديدة، مما يدعم الشركات المصنعة في تحسين موثوقية المعدات وتقليل وقت التوقف عن العمل.
محرك عزم الدوران بدون إطار هو محرك دفع مباشر يتكون من مكونات دوارة وجزء ساكن منفصلة بدون غلاف محرك تقليدي. تم دمجها مباشرة في هيكل الماكينة لتوفير كثافة عزم دوران عالية، وتحكم دقيق في الحركة، وتركيب مرن.
تتطلب الأنظمة الروبوتية حلول حركة مدمجة وخفيفة الوزن ودقيقة للغاية. توفر محركات عزم الدوران بدون إطار خرج عزم دوران مباشر، وتقلل من أخطاء ناقل الحركة الميكانيكي، وتتيح تصميمات مفصلية روبوتية أصغر.
في العديد من التطبيقات الدقيقة، يمكن لمحركات عزم الدوران بدون إطار تحسين كفاءة النظام لأنها تقلل من خسائر النقل الميكانيكي. ومع ذلك، تعتمد الكفاءة الإجمالية على التصميم الكامل لنظام الحركة، وظروف التشغيل، واستراتيجية التحكم.
تستخدم الصناعات بما في ذلك الروبوتات وتصنيع أشباه الموصلات والمعدات الطبية والفضاء والأتمتة الصناعية محركات عزم الدوران بدون إطار لأن هذه المجالات تتطلب حلول حركة دقيقة وموثوقة ومدمجة.
يجب أن تأخذ عملية الاختيار في الاعتبار متطلبات عزم الدوران والسرعة وأبعاد التثبيت والظروف الحرارية وتوافق التحكم ومتطلبات الدقة. يمكن أن يساعد العمل مع مورد ذي خبرة مثل SEA MOTION في ضمان توافق المحرك المحدد مع التطبيق.
تمثل محركات عزم الدوران بدون إطار تقدمًا مهمًا في تكنولوجيا التحكم في الحركة الحديثة. ومن خلال الجمع بين أداء الدفع المباشر والتكامل المدمج والدقة العالية، فإنها تساعد الشركات المصنعة على إنشاء معدات أكثر كفاءة وموثوقية.
بالمقارنة مع أنظمة المحركات التقليدية، تعمل محركات عزم الدوران بدون إطار على تقليل التعقيد الميكانيكي مع توفير استجابة محسنة ودقة تحديد المواقع. إنها ذات قيمة خاصة بالنسبة للصناعات التي يجب فيها التحكم في كل حركة بدقة استثنائية.
حركة البحرتواصل تقديم حلول احترافية لمحركات عزم الدوران بدون إطار للعملاء الذين يبحثون عن أداء حركة متقدم. سواء كان تطوير الروبوتات أو معدات التشغيل الآلي أو الآلات الدقيقة، فإن اختيار تقنية المحرك المناسبة يمكن أن يحسن بشكل كبير من قدرة النظام والقدرة التنافسية.
إذا كنت تبحث عن حل موثوق به لمحرك عزم الدوران بدون إطار ومصمم خصيصًا ليناسب متطلبات تطبيقك، من فضلكاتصل بنااليوم. SEA MOTION على استعداد لتقديم الدعم الاحترافي ومساعدتك في بناء نظام أكثر كفاءة للتحكم في الحركة.
