لماذا يعتبر جهاز تشفير Modbus للخدمة الشاقة خيارًا حاسمًا للتحكم الموثوق في الحركة الصناعية

للمطالبة بالأتمتة الصناعية،جينجيو كونشانيوفرمودبوس التشفير الثقيلةكحل موثوق به للحصول على تعليقات دقيقة للموقع ومراقبة المعدات والتحكم في الحركة. تم تصميم جهاز التشفير هذا مقاس 58 مم للبيئات القاسية، وهو يجمع بين غلاف معدني صناعي وحماية IP65-IP68 واستشعار مغناطيسي عالي الدقة واتصال Ethernet Modbus TCP لدعم تطبيقات الفولاذ والبتروكيماويات والتعدين والبناء والتصنيع المطلوبة.

يقوم برنامج التشفير للخدمة الشاقة بأكثر من مجرد قياس موضع العمود. في الأتمتة الصناعية، يعمل كجهاز تغذية مرتدة حاسم يسمح لوحدات التحكم بفهم موضع الآلات ودورانها وحركتها. عندما تعمل المعدات حول الغبار أو رذاذ الزيت أو الاهتزازات أو التداخل الكهرومغناطيسي أو تقلبات درجات الحرارة أو الأحمال الميكانيكية المستمرة، فإن أجهزة التغذية المرتدة التقليدية قد لا توفر موثوقية كافية.

المودبوس التشفير الثقيلةيعالج هذه التحديات من خلال هيكل معزز مقاس 58 مم، وسبائك الألومنيوم أو غلاف اختياري من الفولاذ المقاوم للصدأ، وحماية IP65-IP68، والقياس المطلق لدورة واحدة ومتعددة الدورات، واتصال Ethernet Modbus TCP. مع توفر دقة دورة واحدة تصل إلى 18 بت، ودقة متعددة الدورات تصل إلى 14 بت، ومعدلات نقل تبلغ 10/100 ميجابت، فإنها توفر حلاً عمليًا لردود الفعل لأنظمة التحكم الصناعية الحديثة.

جدول المحتويات

1. ما أهمية تصميم التشفير عالي التحمل في الأتمتة الصناعية؟
2. لماذا تختار Modbus Communication لملاحظات التشفير الصناعي؟
3. ما هي الميزات الرئيسية لجهاز تشفير Modbus للخدمة الشاقة؟
4. ما هي المعايير الفنية التي يجب على المشترين تقييمها؟
5. أين يمكن استخدام جهاز التشفير Modbus للخدمة الشاقة؟
6. كيف يجب على المهندسين اختيار التشفير المناسب؟
7. كيف يتم تحسين الموثوقية الصناعية؟
8. الأسئلة المتداولة

ما أهمية تصميم التشفير عالي التحمل في الأتمتة الصناعية؟

نادرا ما تعمل الآلات الصناعية في ظروف المختبر. يمكن لخطوط إنتاج الصلب، ومعدات حقول النفط، وآلات التكرير، وأنظمة التعدين، ومعدات معالجة الورق، وآلات البناء الكبيرة أن تعرض مكونات التغذية المرتدة لضغوط ميكانيكية وبيئية شديدة.

يجب أن يقوم جهاز التشفير المثبت في هذه البيئات بتحويل الدوران الميكانيكي بشكل مستمر إلى معلومات موقع رقمية يمكن الاعتماد عليها. إذا أصبحت إشارة التغذية المرتدة غير مستقرة، فقد تفقد وحدة التحكم معلومات دقيقة حول موضع الماكينة أو سرعتها، مما قد يؤثر على جودة الإنتاج وسلامة المعدات.

لذلك يحتاج التصميم عالي التحمل إلى معالجة عدة عوامل في وقت واحد:

• حماية البيئة:مقاومة الغبار والماء وضباب الزيت والملوثات الأخرى.
• المتانة الميكانيكية:القدرة على تحمل الاهتزازات والتأثيرات وتحميل العمود.
• الموثوقية الكهربائية:اتصال مستقر تحت التداخل الكهرومغناطيسي الصناعي.
• دقة الموقف:دقة كافية لمتطلبات التحكم في الحركة للآلة.
• عملية طويلة الأمد:أداء موثوق أثناء الإنتاج الصناعي المستمر.

يستخدم جهاز التشفير المشار إليه غلافًا مقاس 58 مم ويوفر حماية IP65 أو IP68، بينما يدعم تصميمه الميكانيكي أحمال العمود الشعاعي حتى 200 نيوتن والأحمال المحورية حتى 100 نيوتن. كما أنه محدد أيضًا لمقاومة الصدمات بمقدار 1000 م/ث² على مدى 6 مللي ثانية ومقاومة الاهتزاز حتى 20 جم. :contentReference[oaicite:0]{index=0}

لماذا تختار Modbus Communication لملاحظات التشفير الصناعي؟

يعد توافق الاتصالات أحد الاعتبارات المهمة عند دمج برنامج التشفير في بنية التشغيل الآلي الحالية. Modbus معروف على نطاق واسع في بيئات التحكم الصناعية، مما يجعله خيارًا عمليًا حيث تحتاج وحدات التحكم وأجهزة PLC وأجهزة الكمبيوتر الصناعية والأجهزة الأخرى إلى تبادل البيانات المنظمة.

المميزةمودبوس التشفير الثقيلةيستخدم اتصال Ethernet Modbus TCP ويدعم TCP/IP وUDP. توفر واجهة Ethernet الخاصة بها معدل نقل يبلغ 10/100 ميجابت، مما يسمح لتعليقات التشفير بأن تصبح جزءًا من شبكة صناعية بدلاً من الاعتماد فقط على نقل الإشارات التقليدية من نقطة إلى نقطة. :contentReference[oaicite:1]{index=1}

يمكن أن يقدم هذا النهج العديد من المزايا العملية:

• تحسين التوافق مع بنيات إيثرنت الصناعية.
• التكامل المريح مع أنظمة PLC وأنظمة التشغيل الآلي المتوافقة.
• النقل الرقمي لمعلومات الموقع.
• وظائف التكوين والبرمجة المرنة.
• تقليل التعقيد عند مشاركة أجهزة متعددة في شبكة اتصالات صناعية.

بالنسبة للمشترين الذين يقومون بمقارنة تقنيات التشفير المختلفة، يجب تقييم بروتوكول الاتصال جنبًا إلى جنب مع الدقة والأبعاد الميكانيكية وحماية البيئة والمواصفات الكهربائية وتوافق وحدة التحكم بدلاً من النظر فيه بشكل مستقل.

ما هي الميزات الرئيسية لجهاز تشفير Modbus للخدمة الشاقة؟

يجمع جهاز التشفير بين تكنولوجيا الاستشعار والشبكات الصناعية والحماية الميكانيكية ووظائف ردود الفعل القابلة للتكوين في جهاز واحد مدمج. وفقًا لمواصفات المنتج، فإن ميزاته الرئيسية تشمل ما يلي:

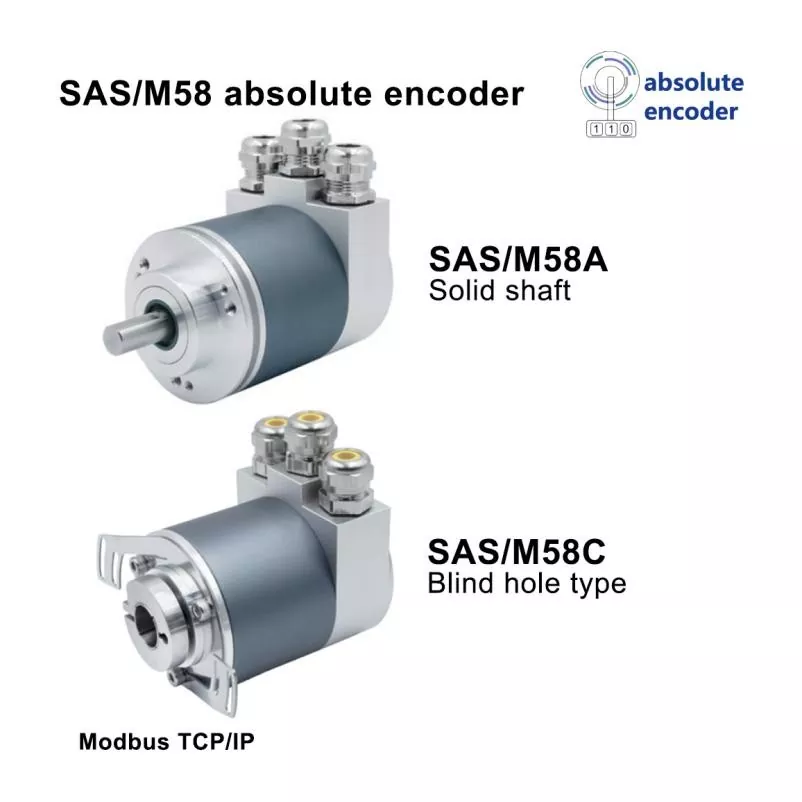

• السكن الصناعي 58 ملم:متوفر بتكوين عمود صلب أو فتحة عمياء.
• الاستشعار المغناطيسي عالي الدقة:يمكن أن تصل دقة الدورة الواحدة إلى 18 بت، بينما يمكن أن تصل دقة الدورة المتعددة إلى 14 بت.
• القياس المطلق:يدعم كلاً من تكوينات التشفير أحادية المنعطف ومتعددة المنعطفات.
• إيثرنت مودبوس TCP:مصممة للاتصالات الصناعية القائمة على الشبكة.
• إمدادات الطاقة واسعة:يعمل من 10 إلى 30 فولت تيار مستمر.
• الحماية الصناعية:تتوفر خيارات IP65 وIP68.
• الحماية الكهربائية:يشمل حماية القطبية العكسية، وقصر الدائرة، والبرق، والكهرباء الساكنة.
• عملية عالية السرعة:تم تحديد سرعة الدوران القصوى عند 6000 دورة في الدقيقة.
• القدرة على التكيف مع درجة الحرارة:درجة حرارة التشغيل القياسية هي -30 درجة مئوية إلى +85 درجة مئوية، مع توفر -40 درجة مئوية إلى +85 درجة مئوية كخيار.

ميزة أخرى مهمة هي تقنية الوضع المطلق متعدد المنعطفات. يتيح ذلك الاحتفاظ بمعلومات الموقع دون الاعتماد على توفر الطاقة المستمر، مما يساعد على تقليل مخاطر فقدان معلومات الموقع بعد انقطاع الطاقة. :contentReference[oaicite:2]{index=2}

ما هي المعايير الفنية التي يجب على المشترين تقييمها؟

يمكن أن يؤدي اختيار جهاز تشفير صناعي يعتمد فقط على بروتوكول الاتصال إلى حدوث مشكلات في التوافق لاحقًا. يجب على فرق المشتريات ومهندسي الأتمتة فحص المواصفات الفنية الكاملة قبل اختيار النموذج.

تعتمد هذه المواصفات على معلومات المنتج المنشورة من قبل الشركة المصنعة. يجب أن يأخذ الاختيار الفعلي للنظام أيضًا في الاعتبار الواجهة الميكانيكية للجهاز، وتكوين وحدة التحكم، وهندسة الاتصالات، والظروف البيئية، وأداء الملاحظات المطلوبة. :contentReference[oaicite:3]{index=3}

أين يمكن استخدام جهاز التشفير Modbus للخدمة الشاقة؟

تتمثل إحدى نقاط القوة الرئيسية لمفهوم التشفير هذا في ملاءمته للتطبيقات التي تكون فيها المتانة البيئية وردود الفعل على الموقع الرقمي أمرًا مهمًا. وتحدد معلومات التطبيق المنشورة عدة قطاعات للصناعات الثقيلة.

الصلب والمعادن

يمكن أن يشتمل إنتاج الفولاذ على درجات حرارة عالية وغبار واهتزازات ودورات تشغيل متواصلة تتطلب جهدًا كبيرًا. يمكن لجهاز التشفير المحكم للخدمة الشاقة أن يوفر تعليقات حول الموقع لخطوط الإنتاج، ومعدات مناولة المواد، والآلات الآلية.

معدات البتروكيماويات وحقول النفط

قد تعرض مرافق البتروكيماويات وعمليات حقول النفط المعدات لضباب النفط والغبار والاهتزاز والتداخل الكهرومغناطيسي. يمكن لجهاز التشفير الذي يتمتع بحماية بيئية قوية وقدرة على الاتصال الصناعي أن يدعم مراقبة المعدات والتحكم الآلي.

آلات التعدين

تتطلب معدات التعدين مكونات قادرة على العمل في ظل ظروف ميكانيكية وبيئية قاسية. تعتبر الحماية المعتمدة على IP، ومقاومة الصدمات، ومقاومة الاهتزاز، والإسكان القوي ذات أهمية خاصة عند اختيار معدات ردود الفعل للموضع.

آلات البناء الثقيلة

غالبًا ما تعتمد آلات البناء الكبيرة على معلومات الموقع الدقيقة للحركة والتحكم الآلي. يمكن استخدام جهاز تشفير للخدمة الشاقة لمراقبة الموضع الدوار والتغذية الراجعة حيث قد لا توفر أجهزة الاستشعار التقليدية متانة بيئية كافية.

خطوط الإنتاج الورقي والصناعي

تستفيد معدات الإنتاج المستمر من ردود الفعل التي يمكن الاعتماد عليها لأن فشل المستشعر غير المتوقع قد يؤدي إلى مقاطعة الإنتاج. يمكن لجهاز التشفير دعم مراقبة الموقع والتحكم الآلي في أنظمة الإنتاج الصناعي.

تدرج الشركة المصنعة على وجه التحديد تصنيع الصلب والمعادن وصناعة الورق ومرافق البتروكيماويات ومصافي النفط وحقول النفط وآلات التعدين ومعدات الرفع الكبيرة ووحدات توليد الطاقة وآلات البناء الثقيلة من بين التطبيقات ذات الصلة. :contentReference[oaicite:4]{index=4}

كيف يجب على المهندسين اختيار التشفير المناسب؟

عند المصادر أمودبوس التشفير الثقيلةمن الشركة المصنعة أو المورد في الصين، يجب على المهندسين تقييم التطبيق الكامل بدلاً من التركيز حصريًا على السعر أو بروتوكول الاتصال.

1. تأكيد الأبعاد الميكانيكية.تحقق من الحافة ونوع العمود وقطر العمود وطريقة التثبيت ومساحة التثبيت المتاحة.
2. تحديد متطلبات القرار.تحديد ما إذا كانت دقة الدورة الواحدة 12 بت أو 13 بت أو 16 بت أو أعلى مطلوبة.
3. تحديد عملية دورة واحدة أو دورة متعددة.قد تتطلب التطبيقات التي تتضمن سفرًا تناوبيًا ممتدًا ردود فعل مطلقة متعددة المنعطفات.
4. التحقق من الظروف البيئية.ضع في اعتبارك الغبار والماء والزيت والاهتزاز والتأثير ودرجة الحرارة والتآكل.
5. التحقق من توافق الاتصالات.تأكد من أن Ethernet Modbus TCP مدعوم بواسطة PLC أو وحدة التحكم أو الكمبيوتر الصناعي.
6. تقييم الحماية الكهربائية.يمكن أن تكون حماية القطبية العكسية والدوائر القصيرة والبرق والكهرباء الساكنة مهمة في المنشآت الصناعية.
7. النظر في التخصيص.قد تحتاج أبعاد العمود، ومواد الإسكان، ونطاق درجة الحرارة، والموصلات، والتكوين الميكانيكي إلى مطابقة المعدات.

يدعم النموذج المنشور أحجام المغزل 6 و8 و10 و12 و15 مم كخيارات قابلة للتخصيص، إلى جانب ثلاثة موصلات M12 وتكوينات منفذ الكابل الجانبي أو المحوري الخلفي. :contentReference[oaicite:5]{index=5}

كيف يتم تحسين الموثوقية الصناعية؟

تأتي الموثوقية في التحكم في الحركة الصناعية من الجمع بين الاستشعار الدقيق والمتانة الميكانيكية والحماية الكهربائية وتكامل النظام المناسب. تم تصميم Modbus Heavy Duty Encoder حول هذه المجالات الأربعة.

توفر تقنية الحث المغناطيسي الخاصة بها ردود فعل مطلقة للموقع، بينما يساعد الغلاف المعزز على حماية المكونات الداخلية من الظروف البيئية القاسية. يشتمل جهاز التشفير أيضًا على خصائص مضادة للتداخل ومؤشر الحالة ووظائف الحماية الكهربائية لتقليل تأثيرات أخطاء التثبيت والاضطرابات الكهربائية الصناعية. :contentReference[oaicite:6]{index=6}

تعتمد الموثوقية على المدى الطويل أيضًا على ممارسات التصنيع والتحقق من الصحة. تشير المعلومات المنشورة للشركة المصنعة إلى أن منتجاتها تخضع لمدة 24 إلى 48 ساعة من اختبار التقادم المستمر في درجات الحرارة العالية. يهدف هذا النوع من الاختبار إلى التحقق من التشغيل المستقر أثناء الاستخدام الممتد قبل النشر. :contentReference[oaicite:7]{index=7}

بالنسبة للمشترين الصناعيين، يعد هذا أمرًا مهمًا لأنه لا ينبغي تقييم تكلفة جهاز التشفير بشكل منفصل عن وقت التوقف عن العمل، ومتطلبات الصيانة، وعمالة التركيب، والتأثير المحتمل لتعليقات الموقع غير الدقيقة.

الأسئلة المتداولة

ما هو جهاز التشفير Modbus للخدمة الشاقة؟

جهاز Modbus Heavy Duty Encoder هو جهاز صناعي للتعليق على الموقع مصمم للبيئات الصعبة. فهو يجمع بين البناء الميكانيكي القوي والاتصالات الرقمية القائمة على Modbus لتوفير معلومات الموقع لأنظمة التحكم الصناعية.

ما هو بروتوكول الاتصال الذي يستخدمه هذا التشفير؟

يستخدم النموذج المشار إليه Ethernet Modbus TCP ويدعم اتصالات TCP/IP وUDP. معدل الإرسال المحدد هو 10/100 ميجابت. :contentReference[oaicite:8]{index=8}

ما هو الحد الأقصى للقرار؟

يدعم جهاز التشفير دقة الدورة الواحدة حتى 18 بت ودقة الدورة المتعددة حتى 14 بت. يمكن تحديد تكوينات دقة مختلفة وفقًا لمتطلبات التطبيق. :contentReference[oaicite:9]{index=9}

هل يمكن أن تعمل في البيئات القاسية؟

نعم. تم تصميم جهاز التشفير للبيئات الصناعية الثقيلة وهو متوفر بحماية IP65 أو IP68. وتشمل مواصفاته أيضًا مقاومة الاهتزازات والتأثيرات، مع نطاق درجة حرارة تشغيل قياسي يتراوح من -30 درجة مئوية إلى +85 درجة مئوية. :contentReference[oaicite:10]{index=10}

ما هي الصناعات التي تستخدم عادة هذا النوع من التشفير؟

وتشمل التطبيقات النموذجية الصلب والمعادن، ومرافق البتروكيماويات، وحقول النفط، والتعدين، وصناعة الورق، ومعدات توليد الطاقة، وآلات الرفع، ومعدات البناء الثقيلة.

هل يمكن تخصيص التشفير؟

تتضمن خيارات التخصيص أبعاد العمود، ومواد الغلاف، ونطاق درجة الحرارة، والتكوين الميكانيكي، وترتيب الموصل، واتجاه مخرج الكابل. يجب على المهندسين توفير متطلبات التثبيت والاتصال الخاصة بالجهاز عند طلب حل مخصص.

الأفكار النهائية

يعد التشفير الموثوق أمرًا أساسيًا للحصول على ردود فعل دقيقة للحركة الصناعية، خاصة عندما تعمل الآلات تحت الغبار أو الاهتزاز أو تغير درجات الحرارة أو الرطوبة أو التداخل الكهرومغناطيسي أو ظروف الإنتاج المستمرة. بفضل هيكله الصناعي مقاس 58 مم، وحماية IP65-IP68، والقياس المطلق لدورة واحدة ومتعددة الدورات، والاستشعار المغناطيسي عالي الدقة، ووظائف الحماية الكهربائية، واتصالات Ethernet Modbus TCP، فإنمودبوس التشفير الثقيلةيوفر خيارًا قويًا لتطبيقات الأتمتة المطلوبة. إذا كنت تقوم بتقييم مواصفات جهاز التشفير، أو التخطيط لنظام أتمتة جديد، أو استبدال جهاز ملاحظات موجود،اتصل بنالمناقشة متطلبات التطبيق الخاصة بك، والتكوين الميكانيكي، ونظام الاتصالات، وخيارات التخصيص، واحتياجات المصادر.
