تنقسم المحركات الخطية SEA MOTION بشكل أساسي إلى أربع سلاسل:

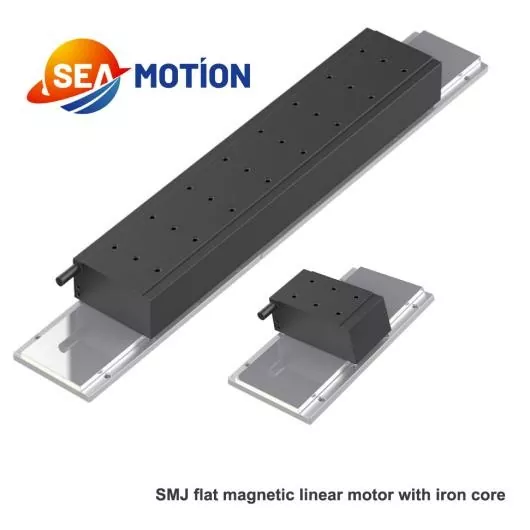

1.محرك خطي مغناطيسي مسطح من سلسلة SMJ مع قلب حديدي

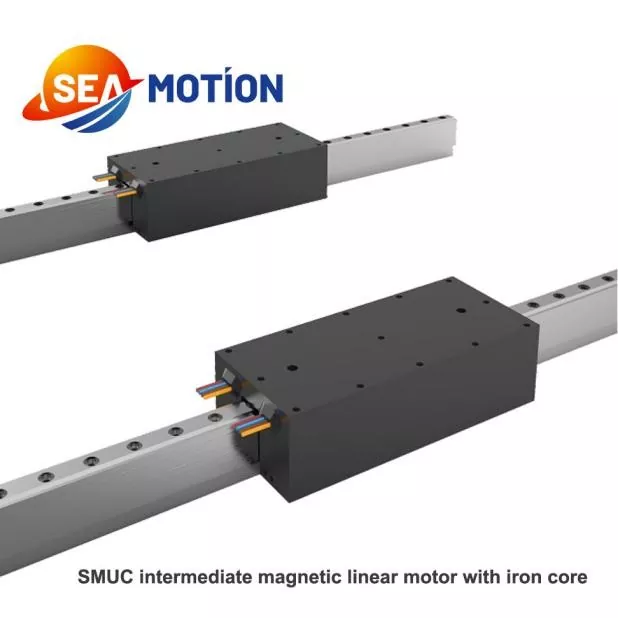

2. محرك خطي مغناطيسي متوسط من سلسلة SMUC مع قلب حديدي

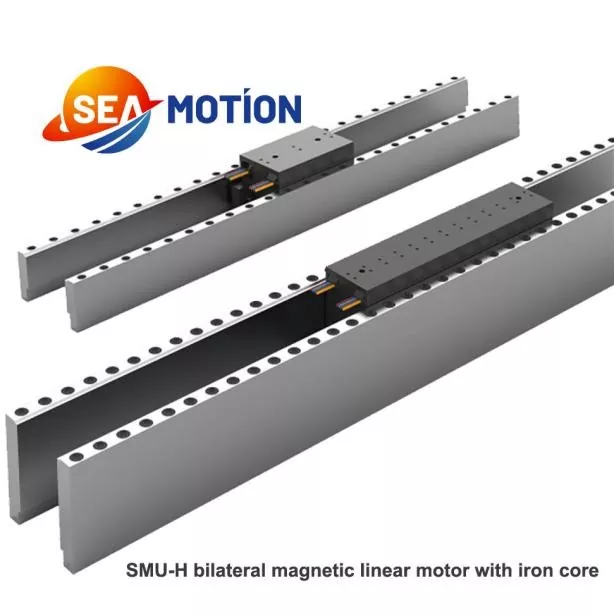

3. محرك خطي مغناطيسي ثنائي من سلسلة SMU-H مع قلب حديدي

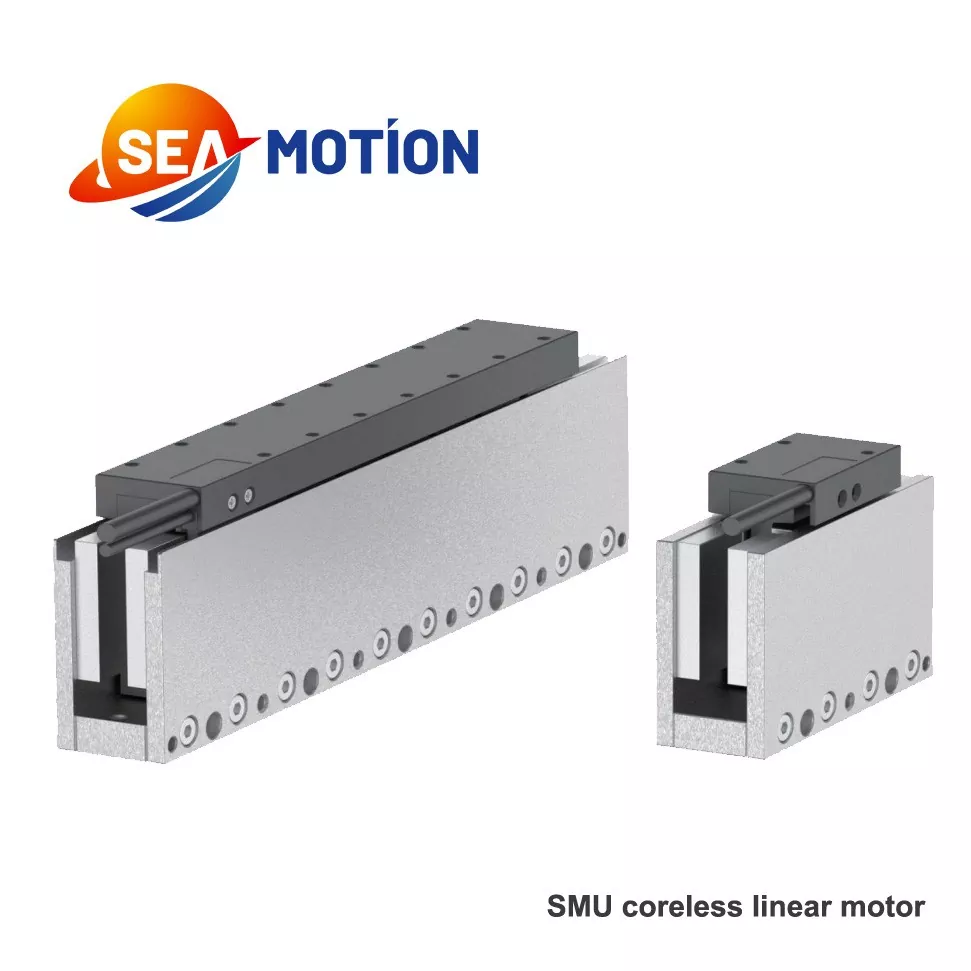

4. محرك خطي مغناطيسي ثنائي من سلسلة SMU بدون قلب حديدي
تتوفر أيضًا سلسلة SMJE شبه المغلقة.

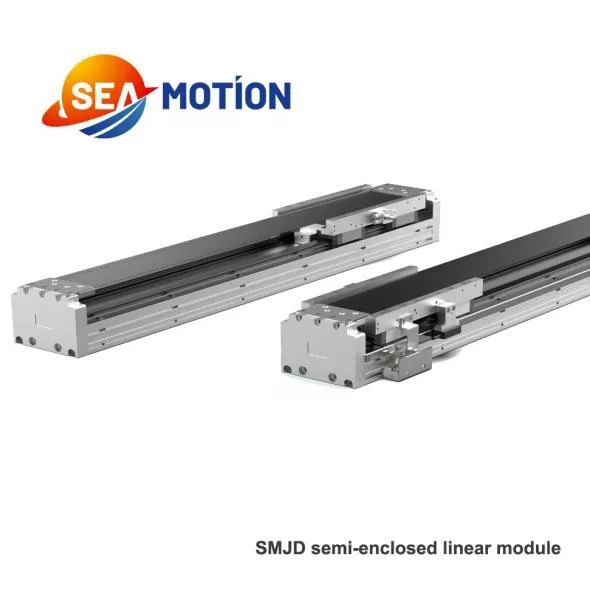

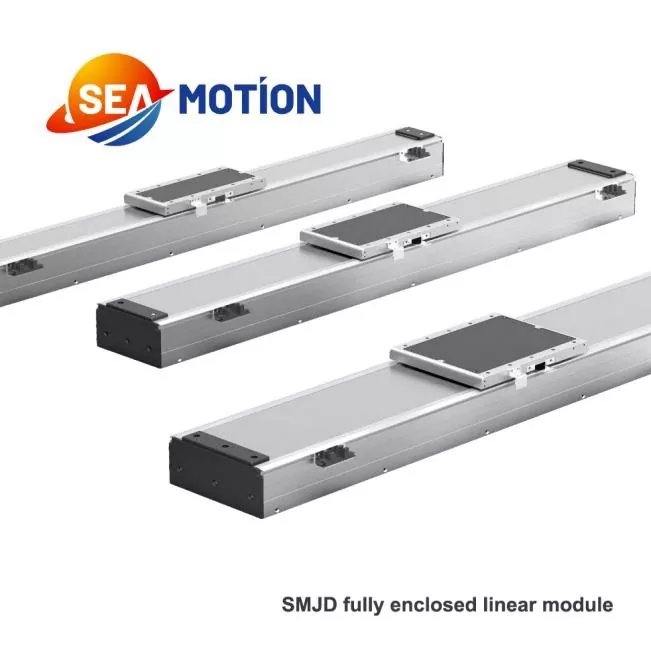

SMJD مغلق بالكامل

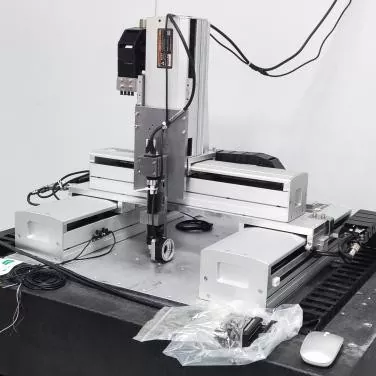

على أساس المحركات الخطية، قمنا أيضًا بتطوير وإنتاج معدات مختلفة، مثل معدات القطع بالليزر عالية الدقة ومعدات التعرف البصري والفحص.
|
فئة |
المعلمة |
رمز |
وحدة |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
نوع اللف |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
نوع المحرك |
— |
— |
ثلاث مراحل متزامن بدون قلب 230Vac rms(325Vdc) |
|||||||
|
معلمات الأداء |
التوجه الذروة |
فب |
N |
105 |
210 |
315 |
420 |
||||
|
|
التوجه المستمر |
نادي |
N |
30 |
60 |
90 |
120 |
||||
|
|
السرعة القصوى @ 311 فولت |
ماكس |
آنسة |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
قوة المحرك ثابتة |
K |
ن / الأسلحة |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
ثابت المحرك |
S |
ن²/ث |
21 |
42 |
63 |
84 |
||||
|
المعلمات الكهربائية |
الذروة الحالية |
الملكية الفكرية |
الأسلحة |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
تيار مستمر |
جيم |
الأسلحة |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
ثابت القوة الدافعة الكهربائية الخلفية |
بيمف |
الخامس / (م / ث) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
مقاومة مرحلة واحدة |
Rph |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
مغو على مرحلة واحدة |
لتر |
م ح |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
ثابت الزمن الكهربائي |
تي |
آنسة |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
المعلمات الحرارية |
أقصى قدر من الطاقة المستمرة |
كمبيوتر |
W |
49 |
100 |
145 |
195 |
||||
|
|
المقاومة الحرارية |
ر.ث |
درجة مئوية/ث |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
المعلمات الميكانيكية |
وزن المسار المغناطيسي |
وم |
كجم/م |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
وزن الملف |
مرحاض |
كجم |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
طول الملف |
L |
مم |
78 |
138 |
198 |
258 |
||||
|
|
الجذب الحركي |
فا |
N |
0 |
0 |
0 |
0 |
||||
|
|
الملعب المغناطيسي |
T |
مم |
30 |
30 |
30 |
30 |
||||
إنها تنتج حركة خطية مباشرة، بدون رد فعل عكسي للإرسال، ولا تآكل، ودقة عالية للغاية، وتسارع وتباطؤ فائق السرعة، مما يجعلها مكونًا أساسيًا للتحكم في الحركة الدقيقة المتطورة.
مرحلة آلة الطباعة الحجرية ومحاذاة القناع: تحديد المواقع على نطاق النانو، المحرك الأساسي لعمليات تصنيع الرقائق
نقل الرقاقات وتغليف الرقائق والفرز والربط بالشريط: وضع نظيف وخالي من الغبار وقابل للتكرار على مستوى الميكرون وزمن دورة عالي السرعة
القطع والتصفيح والفحص لـ OLED/LCD: الربط عالي السرعة، ومستقر، وخالي من الاهتزاز، وطويل الشوط
حفر ثنائي الفينيل متعدد الكلور ومعالجة الثقوب الدقيقة بالليزر: حركة ترددية عالية الدقة وعالية التردد
مراكز تصنيع ذات 5 محاور عالية السرعة، آلات/مخارط طحن فائقة الدقة: تحل محل البراغي الكروية، لا يوجد رد فعل عنيف، تسارع 2G+، اجتياز سريع 70 م/دقيقة، مما يحسن بشكل كبير تشطيب السطح وكفاءة التصنيع.
الطحن القنطري، القطع/النقش بالليزر، الختم: استجابة ديناميكية عالية، شوط طويل، صيانة منخفضة
تصنيع فائق الدقة للقوالب الدقيقة والمكونات البصرية وأجزاء الفضاء الجوي
بطاريات الليثيوم: تكديس الأقطاب الكهربائية، وقطع القوالب، واللف، وحقن الإلكتروليت، والتعبئة، وفحص المظهر؛ ± 0.01 مم تكديس عالي الدقة، مما يؤدي إلى تسريع الإنتاج وزيادة كثافة الطاقة.
الخلايا الكهروضوئية: فرز الخلايا، واختبار EL، والمحاذاة عالية الدقة باستخدام آلات اللحام الخيطية.
خلايا وقود الهيدروجين ووحدات تخزين الطاقة: التجميع الدقيق
طاولات المسح المقطعي/التصوير بالرنين المغناطيسي: تشغيل منخفض السرعة ومستقر، ضوضاء منخفضة، عمر طويل للغاية، تحديد موضع ترددي دقيق
الروبوتات الجراحية ذات الحد الأدنى من التدخل الجراحي، ومنصات المعالجة الجراحية المجهرية: التحكم في القوة على مستوى المللي نيوتن، وتحديد المواقع على مستوى الميكرومتر
تسلسل الحمض النووي، تحليل العينات البيولوجية، معدات طب الأسنان الدقيقة، أدوات التشخيص في المختبر
آلات التنسيب عالية السرعة، وآلات التوزيع، وآلات الإدراج، وربط لوحات الدوائر المرنة FPC
تجميع وحدة الهاتف المحمول/أشباه الموصلات، وفحص الرؤية، والفرز عالي السرعة
طباعة ثلاثية الأبعاد، اختيار ومكان لقولبة حقن المعادن الدقيقة
مترو الأنفاق ذو المحرك الخطي، والسكك الحديدية الخفيفة، وقطارات مترو الأنفاق: قدرة تسلق قوية، ونصف قطر دوران ضيق، وانخفاض مستوى الضجيج، وتشغيل لا يحتاج إلى صيانة
قطارات الإرتفاع المغناطيسي، خطوط نقل ماجليف الذكية، التعامل مع AGV عالي السرعة
أبواب المحطة الأوتوماتيكية، معدات فحص المسار الذكية
خط النقل المرن بالرفع المغناطيسي لورشة العمل: عربات مستقلة، متغيرة السرعة وتغيير المسار، فرز عالي السرعة، غرف نظيفة خالية من الغبار
المستودع الآلي: رفع عالي السرعة، آلات فرز عالية السرعة، فرز سريع ذكي
منصات اختبار اهتزاز الصواريخ/الطائرات، ومحاكاة المنجنيق الكهرومغناطيسي
نشر هوائي الأقمار الصناعية، التحكم الدقيق في صمامات الفضاء الجوي، اختبار حمولة الطائرة
المنصات البصرية الدقيقة بالجامعة، وأدوات القياس النانوية، ومنصات الحركة البيئية القاسية لدرجات الحرارة العالية والمنخفضة
آلات قياس الإحداثيات الدقيقة ومنصات فحص الشبكات
مراحل الإزاحة الدقيقة لآلات تركيز العدسات البصرية والطباعة الحجرية
الطباعة الدقيقة، وطباعة الشاشة، ومعدات الربط عالية الدقة
الحجم / مم

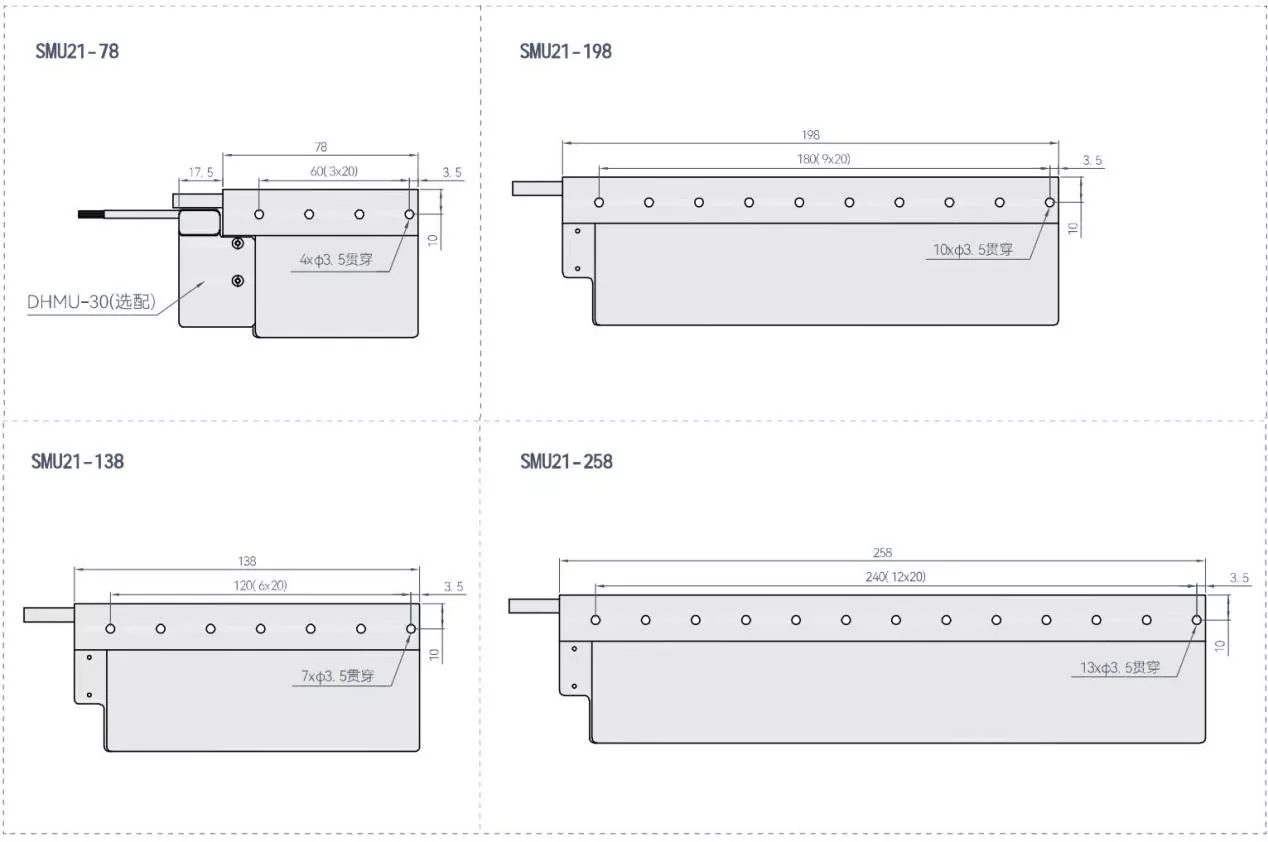

حجم المحرك SMU21

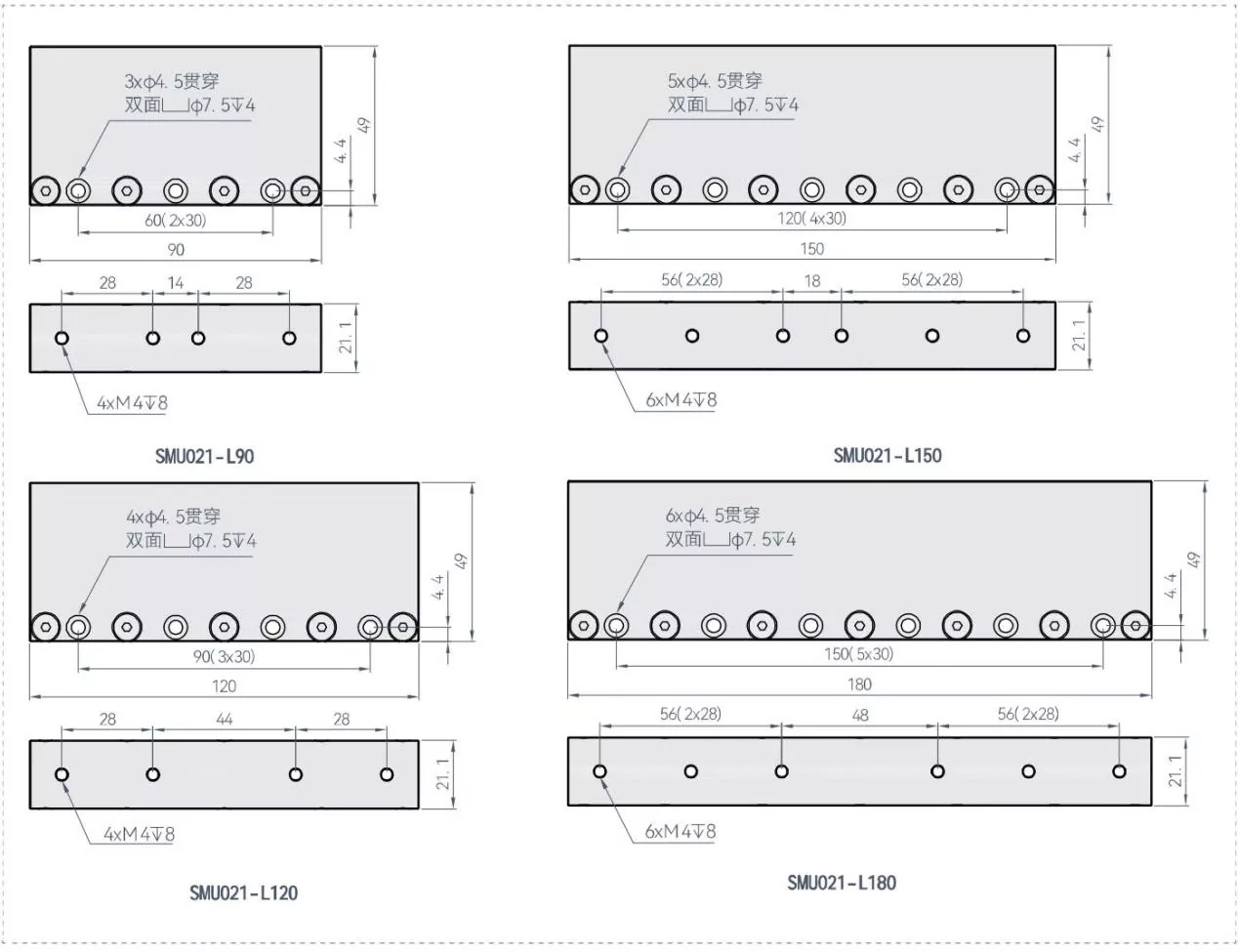

SMU21 حجم الجزء الثابت

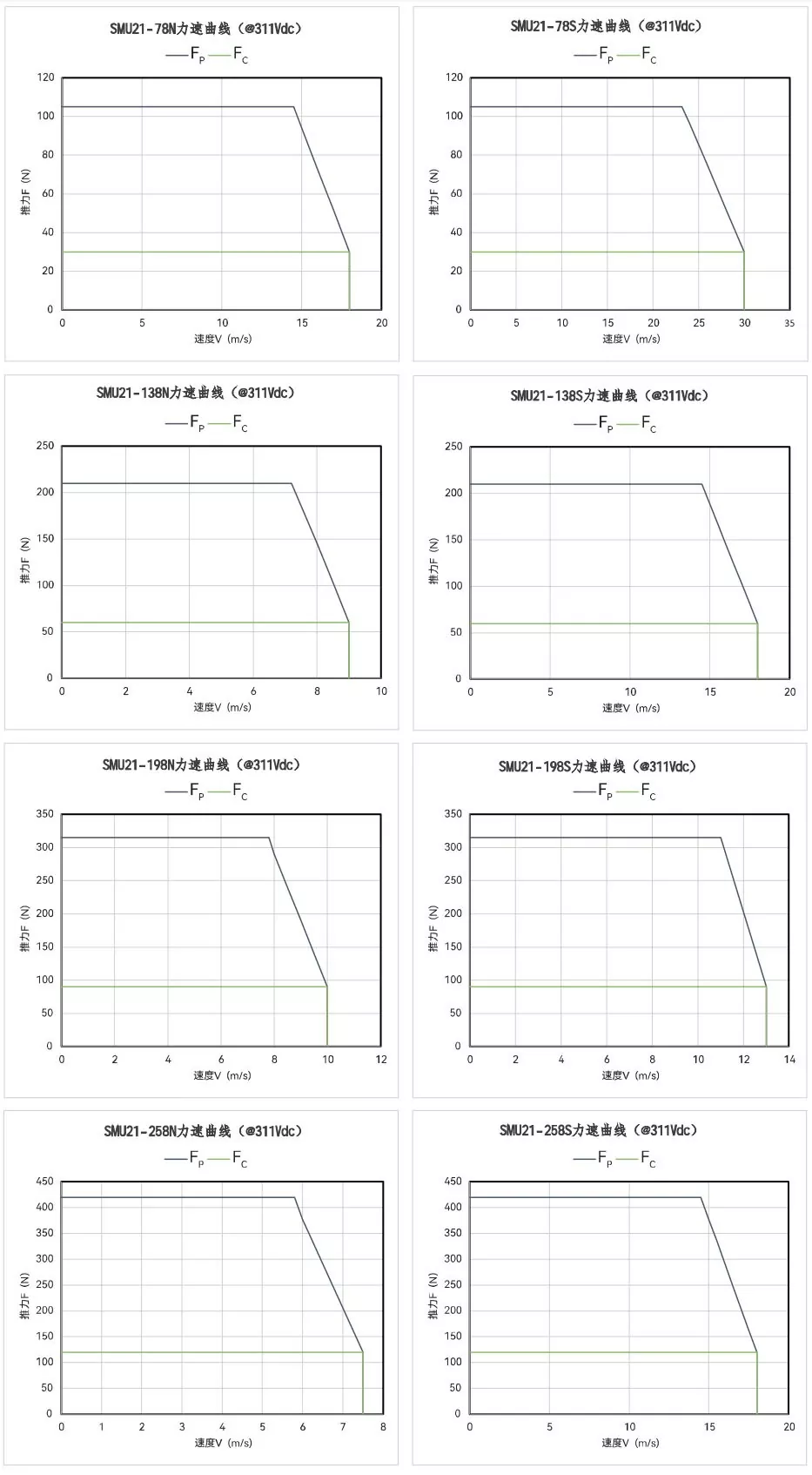

منحنى SMU21 F-V
