لماذا يعتبر جهاز تشفير IO للخدمة الشاقة خيارًا موثوقًا للأتمتة الصناعية القاسية

عندما تعمل المعدات الصناعية في ظل الاهتزازات والغبار والرطوبة والتلوث بالزيت والأحمال الميكانيكية المتكررة، تصبح التغذية الراجعة الموثوقة للموقع أمرًا ضروريًا.جينجيويوفرIO التشفير الثقيلةكحل قوي لاستشعار الموقع المطلق مصمم للبيئات الصناعية الصعبة، ويجمع بين الحماية العالية والتركيب المرن وإخراج الإشارة المستقر وأداء القياس الذي يمكن الاعتماد عليه.

ملخص المقال:يشرح هذا الدليل كيفية عمل جهاز التشفير IO Heavy Duty، وما هي الخصائص التقنية المهمة عند اختيار واحد، ولماذا تعتبر أجهزة التشفير المطلقة القوية ذات قيمة في الصلب والبتروكيماويات والتعدين والرفع وصناعة الورق وغيرها من التطبيقات الثقيلة. كما أنه يفحص المواصفات الرئيسية مثل الدقة وتصنيف الحماية وتكوين العمود ودرجة حرارة التشغيل ومقاومة الصدمات والحماية الكهربائية حتى يتمكن المهندسون وفرق الشراء من اتخاذ قرارات أكثر استنارة بشأن المعدات.

جدول المحتويات

1. ما هو جهاز تشفير IO للخدمة الشاقة؟
2. لماذا تعتبر أعمال البناء الثقيلة مهمة؟
3. ما هي الميزات الرئيسية التي يجب على المهندسين تقييمها؟
4. ما هي المواصفات الفنية الرئيسية؟
5. أين يمكن استخدامه؟
6. كيف يجب عليك اختيار برنامج التشفير المناسب؟
7. ما الذي يجب مراعاته أثناء التثبيت؟
8. الأسئلة المتداولة
9. خاتمة

ما هو جهاز تشفير IO للخدمة الشاقة؟

جهاز التشفير IO Heavy Duty عبارة عن جهاز تغذية راجعة للموقع الصناعي مصمم لقياس موضع دوران الآلات ونقل تلك المعلومات إلى نظام التحكم. على عكس مكونات الاستشعار الأساسية المخصصة للبيئات النظيفة نسبيًا، تم تصميم جهاز التشفير عالي التحمل للحفاظ على التشغيل المستقر عند التعرض للاهتزاز والصدمات والغبار والماء والزيت وتغيرات درجات الحرارة والضغط الميكانيكي.

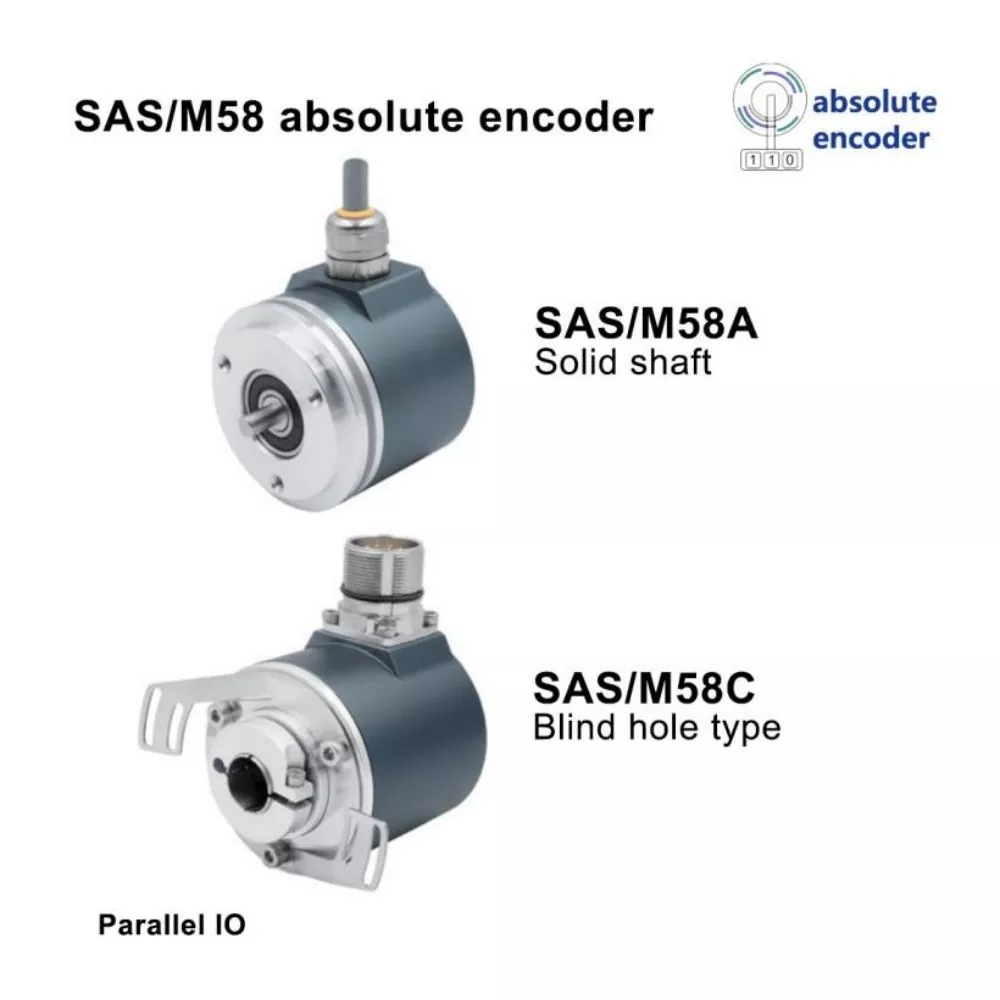

يستخدم تكوين التشفير مقاس 58 مم المقدم من Jingyue تقنية الحث المغناطيسي عالية الدقة ويدعم القياس المطلق بدورة واحدة ومتعددة الدورات. يعمل إخراج إشارة IO القياسية على تبسيط تصميم الدوائر والأسلاك والتشغيل والصيانة. وهذا يجعل التكنولوجيا مفيدة بشكل خاص للأنظمة الصناعية حيث يكون نقل الإشارات المباشر والاستقرار التشغيلي أكثر أهمية من هياكل الاتصالات المعقدة غير الضرورية.

اعتمادًا على التكوين، يمكن لجهاز التشفير توفير مخرجات دفع وسحب متوازية مع كود رمادي أو تشفير ثنائي. تتراوح خيارات الدقة من 12 بت إلى 16 بت للقياس بدورة واحدة، بينما يمكن أن تدعم التكوينات متعددة الدورات معلومات تصل إلى 14 بت. يمكن العثور على مزيد من المعلومات على صفحة منتج IO Heavy Duty Encoder.

لماذا تعتبر أعمال البناء الثقيلة مهمة؟

غالبًا ما يتم تثبيت مستشعرات الموضع الصناعي بالقرب من المحركات أو علب التروس أو البكرات أو آليات الرفع أو الناقلات أو الآلات الدوارة. يمكن أن تعرض هذه المواقع المكونات الإلكترونية للاهتزاز المستمر والتأثير الميكانيكي. ويمكن للتلوث البيئي أن يخلق تحديا آخر، وخاصة في معالجة الصلب، وإنتاج البتروكيماويات، والتعدين، وتصنيع الورق.

يعالج نهج البناء عالي التحمل هذه التحديات من خلال العديد من عناصر التصميم التكميلية:

• السكن المعدني:يتم استخدام سبائك الألومنيوم كمادة غلاف قياسية، مع توفر الفولاذ المقاوم للصدأ كخيار للتطبيقات التي تتطلب مقاومة بيئية إضافية.
• حماية دخول عالية:تساعد تكوينات IP65 وIP68 على حماية المكونات الداخلية من التعرض للغبار والماء.
• مقاومة الصدمات:يدعم التصميم مقاومة الصدمات حتى 1000 م/ث² لمدة 6 مللي ثانية.
• مقاومة الاهتزاز:تساعد المقاومة التي تصل إلى 20 جرامًا على الحفاظ على ثبات جهاز التشفير في المعدات التي تتطلب متطلبات ميكانيكية.
• الحماية الكهربائية:تساعد الحماية من القطبية العكسية والدائرة القصيرة والبرق والكهرباء الساكنة على تقليل المخاطر الناجمة عن التركيب أو الاضطرابات الكهربائية.

تعتبر هذه الخصائص مهمة لأن ردود الفعل الموثوقة ترتبط ارتباطًا مباشرًا بقدرة نظام التشغيل الآلي على مراقبة الحركة واتخاذ قرارات التحكم المناسبة.

ما هي الميزات الرئيسية التي يجب على المهندسين تقييمها؟

عند مقارنة أجهزة التشفير الصناعية، يجب على المهندسين النظر إلى ما هو أبعد من الدقة وحدها. يجب أن يأخذ الاختيار العملي في الاعتبار التوافق الميكانيكي، والظروف البيئية، والواجهات الكهربائية، والسرعة، والحمل، ومتطلبات الصيانة.

قياس الموقف المطلق

يوفر القياس المطلق معلومات الموقع دون الحاجة إلى نفس النوع من المعايرة الصفرية المتكررة المرتبطة ببعض ترتيبات الاستشعار الإضافية. تسمح تقنية القياس المغناطيسي أيضًا لجهاز التشفير بتقديم معلومات موقع مستقرة في البيئات الصناعية حيث قد تتعرض المكونات البصرية للتلوث.

تكوين ميكانيكي مرن

يدعم التصميم مقاس 58 مم متطلبات التركيب المختلفة، بما في ذلك تكوينات شفة التثبيت ذات العمود الصلب والفتحة العمياء. يمكن تخصيص أحجام العمود من 6 مم إلى 15 مم. تعمل خيارات منفذ الكابلات الشعاعية والمحورية على تحسين مرونة التثبيت.

نقل إشارة IO بسيط

يمكن لمخرج الإدخال والإخراج القياسي تبسيط الاتصال بين جهاز التشفير ومعدات التحكم الصناعية. يوفر مخرج الدفع والسحب المتوازي أسلوبًا عمليًا للتطبيقات التي تتطلب ردود فعل سريعة ومباشرة للموقع دون إدخال تعقيدات اتصال غير ضرورية.

عملية عالية السرعة

مع سرعة دوران قصوى تصل إلى 6000 دورة في الدقيقة، يمكن لجهاز التشفير استيعاب العديد من تطبيقات الماكينات الدوارة عالية السرعة مع الحفاظ على عامل الشكل الصناعي المدمج.

ما هي المواصفات الفنية الرئيسية؟

يجب دائمًا تقييم المواصفات الفنية وفقًا لبيئة الماكينة الفعلية. يلخص الجدول التالي المعلمات الرئيسية لتكوين 58 مم الموصوف بواسطة Jingyue.

أين يمكن استخدامه؟

إن الجمع بين البناء القوي وقياس الموضع المطلق والتركيب المرن وإخراج IO المباشر يجعل هذا النوع من التشفير مناسبًا لمجموعة واسعة من الآلات الصناعية.

• الصلب والمعادن:مراقبة الموقع، والتحكم في الأسطوانة، وقياس السكتة الدماغية، وردود الفعل على المعدات.
• مرافق البتروكيماويات:اكتشاف الموقع في البيئات الصعبة حيث قد يحدث اختلاف في الغبار والزيت ودرجات الحرارة.
• آلات البناء:ردود الفعل على الآليات الدوارة وتجميعات الآلات المتحركة المعرضة للاهتزاز والصدمات.
• الرافعات وأنظمة الرفع:مراقبة حركة الرفع وردود الفعل على موضع معدات الرفع.
• معدات التعدين:كشف الموقع لأنظمة النقل والميكانيكية التي تعمل في ظل ظروف قاسية.
• معدات صناعة الورق:ردود الفعل على موضع الدوران في البيئات التي قد توجد فيها الرطوبة والغبار والتلوث.
• توليد الطاقة:الوضع الأساسي والمراقبة التشغيلية للمعدات الدوارة أو الميكانيكية.
• أتمتة الخدمات اللوجستية:قياس الموقع والسرعة لآلات المناولة الآلية.

بالنسبة للمهندسين الذين يقومون بتقييم البدائل، يمكن النظر في التقنيات ذات الصلة مثل أجهزة التشفير الثقيلة وأجهزة تشفير SSI وأجهزة تشفير PROFINET وأجهزة تشفير EtherNet/IP وفقًا لبنية الاتصالات لنظام التشغيل الآلي.

كيف يجب عليك اختيار برنامج التشفير المناسب؟

يجب أن يبدأ اختيار برنامج التشفير بالجهاز وليس باسم المنتج. يساعد التقييم المنظم على منع مشاكل التوافق وتكاليف المواصفات غير الضرورية.

1. تحديد متطلبات القياس.تحديد ما إذا كان التطبيق يحتاج إلى معلومات الموقع المطلق ذات المنعطف الواحد أو المنعطفات المتعددة.
2. حساب القرار المطلوب.حدد الدقة وفقًا لدقة تحديد المواقع وسرعة الماكينة ومتطلبات وحدة التحكم.
3. تحقق من الواجهة الميكانيكية.تأكد من قطر العمود، ونوع الفلنجة، ومساحة التثبيت المتاحة، وتحميل العمود.
4. تقييم الظروف البيئية.ضع في اعتبارك الماء والغبار والزيت والاهتزاز والصدمات ودرجة الحرارة والتعرض الكيميائي المحتمل.
5. تأكيد التوافق الكهربائي.تحقق من جهد الإمداد ونوع الإخراج وطريقة الترميز والموصل وطول الكابل وواجهة وحدة التحكم.
6. مراجعة متطلبات السرعة.تأكد من أن السرعة القصوى لجهاز التشفير تتجاوز سرعة تشغيل الماكينة الفعلية بهامش هندسي مناسب.
7. النظر في الصيانة.يمكن أن يؤدي السكن القوي وتصنيف الحماية المناسب إلى تقليل متطلبات الخدمة المتعلقة بالبيئة.

يمنح هذا الأسلوب فرق الشراء ومهندسي الأتمتة أساسًا أكثر وضوحًا لمقارنة الموردين وتحديد التكوين الصحيح لجهاز التشفير.

ما الذي يجب مراعاته أثناء التثبيت؟

حتى جهاز التشفير القوي يتطلب تركيبًا ميكانيكيًا وكهربائيًا صحيحًا. يجب فحص محاذاة العمود بعناية لمنع القوى الشعاعية أو المحورية المفرطة. يجب أيضًا تثبيت جهاز التشفير بشكل آمن لتقليل الاهتزاز الميكانيكي غير الضروري.

يجب أن تتبع الأسلاك الكهربائية طريقة التوصيل المحددة وجهد الإمداد. يمكن أن تساعد الكابلات المحمية في الحفاظ على سلامة الإشارة في البيئات الصناعية الصاخبة كهربائيًا. توفر وظائف الحماية مثل القطبية العكسية وحماية الدائرة القصيرة ضمانات إضافية، ولكن لا ينبغي أن تحل محل إجراءات توصيل الأسلاك والتشغيل المناسبة.

قبل عملية الإنتاج الكاملة، يجب على المهندسين التحقق من اتجاه الدوران، والإعدادات الصفرية أو المحددة مسبقًا حيثما أمكن، وإخراج الإشارة، وتعليقات وحدة التحكم، والخلوص الميكانيكي، ودرجة حرارة التشغيل. يمكن لعملية التشغيل الخاضعة للرقابة تحديد مشاكل التثبيت قبل أن تؤثر على الإنتاج المستمر.

الأسئلة المتداولة

ما هي الميزة الرئيسية لجهاز التشفير IO Heavy Duty؟

ميزتها العملية الرئيسية هي الجمع بين البناء الصناعي القوي وإخراج إشارة IO المباشرة. وهذا يجعلها مناسبة للتطبيقات التي تتطلب ردود فعل ثابتة للموضع، وأسلاك بسيطة، وتشغيل موثوق في البيئات الصعبة.

هل يمكن لجهاز التشفير توفير معلومات ذات دورة واحدة ومتعددة الدورات؟

نعم. يدعم التكوين المشار إليه مقاس 58 مم كلاً من القياس المطلق لدورة واحدة ومتعددة الدورات، مع خيارات دقة دورة واحدة من 12 بت إلى 16 بت وإمكانية الدوران المتعدد حتى 14 بت.

ما هو تصنيف الحماية المتاح؟

يتوفر جهاز التشفير بتكوينات الحماية IP65 وIP68. يجب تحديد التصنيف المناسب وفقًا للتعرض الفعلي للغبار والماء والبيئة في موقع التثبيت.

هل هذا التشفير مناسب للرافعات وآلات البناء؟

نعم. إن مقاومته للصدمات والاهتزازات، ومستوى الحماية العالي، وتكوينات العمود المرنة تجعله مناسبًا لتعليقات الموضع والسكتة الدماغية في الرافعات وآلات البناء عندما يظل التطبيق ضمن الحدود الميكانيكية والبيئية المحددة.

ما هي أحجام رمح المتاحة؟

يدعم التكوين المشار إليه أحجام عمود قابلة للتخصيص تبلغ 6 مم، و8 مم، و10 مم، و12 مم، و15 مم، مما يساعد المهندسين على تكييف جهاز التشفير مع التجميعات الميكانيكية المختلفة.

خاتمة

تعد ردود الفعل الموثوقة للموقع جزءًا أساسيًا من الأتمتة الصناعية، خاصة عندما يجب أن تعمل الآلات بشكل مستمر في البيئات الصعبة. يجمع جهاز التشفير القوي بين القياس المطلق والبنية الميكانيكية المتينة والحماية العالية من الدخول والضمانات الكهربائية وخيارات التركيب المرنة ونقل الإشارات العملي لمواجهة هذه التحديات.

بالنسبة لمعالجة الصلب، ومعدات البتروكيماويات، وآلات التعدين، والرافعات، وأنظمة صناعة الورق، والمعدات اللوجستية، وغيرها من التطبيقات الصناعية الثقيلة، فإن اختيار جهاز التشفير وفقًا للسرعة الفعلية، والحمل، والظروف البيئية، والدقة، ومتطلبات وحدة التحكم يمكن أن يساعد في إنشاء نظام تحكم في الحركة أكثر موثوقية. إذا كنت تقوم بتقييم جهاز تشفير لجهاز جديد أو تبحث عن بديل مناسب، فاستكشف المواصفات التفصيلية لجهاز التشفير واتصل بنالمناقشة التطبيق الخاص بك، والتكوين الميكانيكي، ومتطلبات الإشارة، وحل التشفير الصناعي المخصص.
