تعد محركات عزم الدوران بدون إطار SEA MOTION منتجًا أساسيًا بمحرك الدفع المباشر مصممًا لسيناريوهات صناعية عالية الدقة وعالية الديناميكية وخفيفة الوزن، مما يكسر تمامًا قيود أداء المحركات المؤازرة التقليدية مع هياكل نقل التروس. تلغي سلسلة المحركات هذه الأغلفة الزائدة وأجزاء ناقل الحركة، مما يوفر مزايا رائعة في كثافة عزم الدوران ودقة تحديد المواقع والاستجابة الديناميكية. مجهزة بتصميم القصور الذاتي للدوار المنخفض للغاية، فهي تدعم التشغيل والإيقاف عالي التردد والتبديل السريع، مما يحقق خرجًا مستقرًا للسرعة المنخفضة وعزم الدوران العالي. بالاعتماد على سنوات من الخبرة في الصناعة ونظام سلسلة التوريد الهرمي المثالي، تدمج SEA MOTION الشركات المصنعة لمحركات عزم الدوران عالية الجودة بدون إطار مع نقاط قوة متباينة. نحن نتعاون مع المصانع الموجهة نحو البحث والتطوير للمحركات الخاصة المخصصة ذات الدفعة الصغيرة والشركات المصنعة للإنتاج الضخم الموحدة مع أنظمة مراقبة الجودة الصارمة لضمان اتساق المنتج الممتاز. تخضع جميع المنتجات لاختبارات أداء صارمة وفحص الجودة. سواء بالنسبة لمشاريع البحث والتطوير الشخصية أو المشتريات الصناعية واسعة النطاق، يمكننا توفير حلول محسنة للتحكم في الحركة، وتحقيق التوازن بين جودة المنتج والتكلفة وكفاءة التسليم للعملاء العالميين.

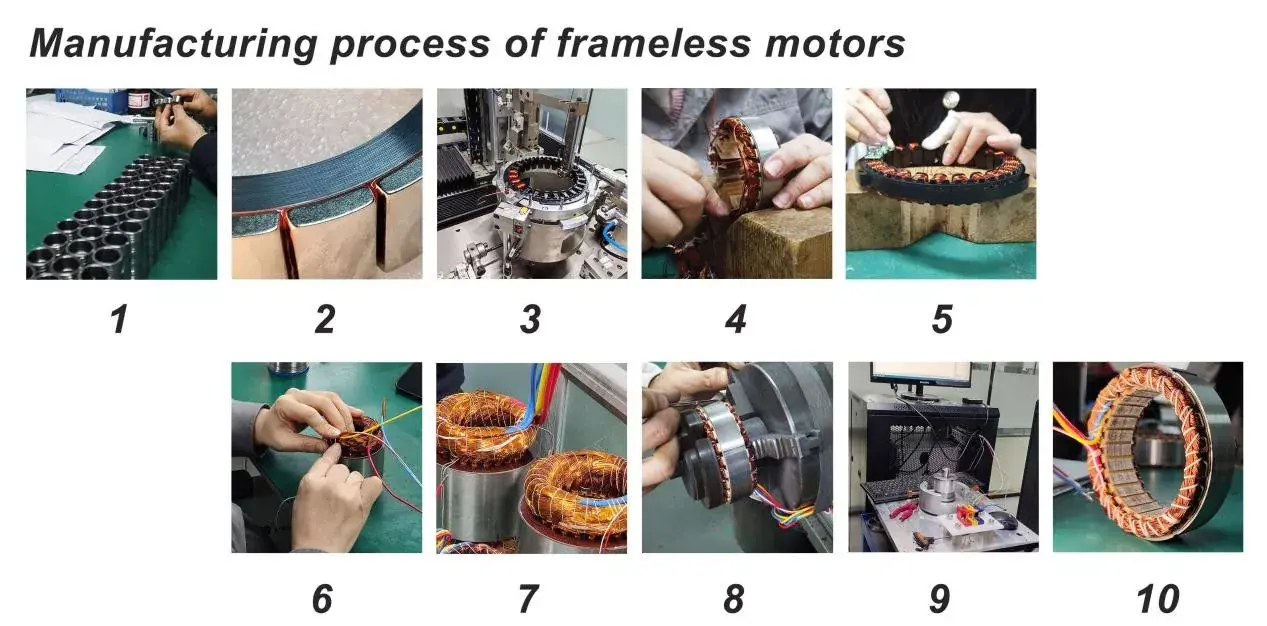

فيما يلي عملية إنتاج المحرك بدون إطار:
1. فحص المواد، الدوار للمحرك بدون إطار يتطلب تصنيعًا دقيقًا.
2. لربط الصفائح المغناطيسية القوية، يتم استخدام مادة لاصقة لاهوائية. تحتوي بعض الدوارات عالية السرعة على طبقة من ألياف الكربون متصلة بالجزء الخارجي من الصفائح المغناطيسية القوية لمنع تساقط الصفائح بفعل قوة الطرد المركزي المفرطة.

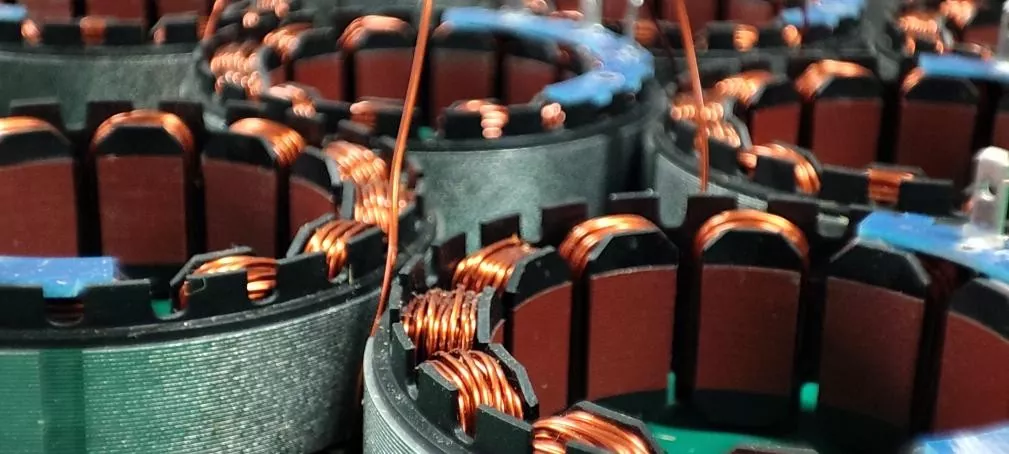

3. تقوم آلات اللف الأوتوماتيكية بعمل لف الجزء الثابت.
4. بالنسبة لبعض المنتجات الصغيرة أو المنتجات المخصصة ذات المتطلبات العالية لللف، فإن اللف اليدوي ضروري. تعتبر عملية اللف اليدوي مهمة فنية للغاية.
5. تنظيم اللفات. سيتم استخدام الأدوات الخشبية الناعمة هنا لتجنب إتلاف الورنيش العازل الموجود على سطح اللف.
6.Soldering، يتضمن لحام اللفات إلى الموصلات أو لوحة واجهة ثنائي الفينيل متعدد الكلور.
7. يجب إجراء عملية صب الغراء في بيئة مفرغة لمنع دخول الهواء، ثم يجب خبزها في الفرن.
8. قم بإزالة أي مادة لاصقة متبقية من سطح صفائح المغناطيس الثابت.
9. يتضمن الاختبار اختبار الاستمرارية على ثلاث مراحل، واختبار الحمل، وما إلى ذلك.
10. المنتج النهائي
يمكننا توفير أنماط مختلفة من اللف، وتصميمات الدوائر المغناطيسية، وطرق التغليف، وطرق الأسلاك وفقًا لاحتياجات العملاء. وفيما يلي المعلمات لمنتجاتنا القياسية.
|
نموذج |
الجهد المقنن VDC |
السرعة المقدرة دورة في الدقيقة |
عزم الدوران المقدر N·m |
القوة المقدرة ث |
التصنيف الحالي أ |
الذروة الحالية أ |
ذروة عزم الدوران N·m |
كه Vrms/krpm |
Ω |
م ح |
P |
|
25LW01 |
24 |
4000 |
0.05 |
20 |
2.4 |
5.8 |
0.12 |
1.4 |
2.2 |
0.3 |
7 |
|
38LW01 |
27 |
2300 |
0.05 |
12 |
0.7 |
1.3 |
0.13 |
4.7 |
11.2 |
3.9 |
5 |
|
38LW02 |
48 |
9970 |
0.23 |
240 |
6.1 |
13 |
0.47 |
2.4 |
0.5 |
0.27 |
7 |
|
50LW01 |
48 |
3000 |
0.2 |
63 |
1.65 |
5.8 |
0.7 |
8.5 |
2.52 |
1.25 |
7 |
|
52LW01 |
48 |
3000 |
0.2 |
63 |
1.65 |
5.8 |
0.7 |
8.5 |
2.4 |
1.4 |
7 |
|
60LW01 |
48 |
4000 |
0.27 |
114 |
2.7 |
13 |
1.37 |
6.7 |
0.75 |
0.39 |
10 |
|
60LW02 |
24 |
2000 |
0.2 |
31.5 |
1 |
3.2 |
0.7 |
14.8 |
4.9 |
3.3 |
14 |
|
60LW03 |
48 |
4000 |
0.25 |
104 |
2.75 |
8.25 |
0.75 |
6.7 |
0.6 |
0.46 |
7 |
|
60LW04 |
220 فولت |
3500 |
0.275 |
100 |
0.77 |
2.3 |
0.82 |
25 |
9.1 |
4.9 |
10 |
|
60ZWS03 |
24 |
1700 |
0.54 |
96 |
5.6 |
17.5 |
1.68 |
6.25 |
0.62 |
0.32 |
8 |
|
60ZWS04 |
72 |
980 |
1.1 |
113 |
2.4 |
7.2 |
3.3 |
30.2 |
5.8 |
0.6 |
7 |
|
60ZWS05 |
72 |
980 |
0.54 |
55 |
1.2 |
3.6 |
1.6 |
28.8 |
12 |
11.3 |
7 |
|
60ZWS06 |
48 |
4800 |
0.76 |
477 |
10.2 |
30.6 |
2.2 |
4.7 |
0.09 |
0.072 |
8 |
|
68LW01 |
48 |
4000 |
0.55 |
231 |
5.6 |
19 |
1.65 |
6.4 |
0.44 |
0.35 |
7 |
|
76LW01 |
95 |
2200 |
2.8 |
646 |
10 |
24 |
8 |
23 |
0.8 |
0.8 |
10 |
|
76LW02 |
48 |
3900 |
0.63 |
258 |
5.6 |
36 |
2.86 |
7.56 |
0.28 |
0.25 |
10 |
|
76LW03 |
48 |
2000 |
1.2 |
252 |
7.2 |
21.6 |
3.6 |
11.17 |
0.55 |
0.52 |
10 |
|
76LW04 |
220 فولت |
2600 |
0.66 |
180 |
1.3 |
4.1 |
1.98 |
32.6 |
8.5 |
6.5 |
10 |
|
76LW05 |
48 |
3750 |
0.8 |
314 |
6.6 |
19.8 |
2.4 |
7.7 |
0.22 |
0.28 |
14 |
|
76LW06 |
220 فولت |
2240 |
0.66 |
207 |
1.3 |
4.1 |
1.98 |
31.4 |
9.66 |
7.85 |
8 |
|
76ZWS03 |
74 |
1620 |
3.3 |
560 |
9.9 |
33 |
10 |
23.2 |
2 |
0.7 |
14 |
|
76ZWS07 |
380 فولت |
700 |
0.95 |
700 |
1.63 |
4.8 |
2.85 |
40.5 |
5.8 |
30 |
5 |
|
76ZWS08 |
72 |
960 |
1.3 |
131 |
2.6 |
7.8 |
4 |
32.5 |
4.5 |
4.9 |
14 |
|
85LW01 |
27 |
140 |
0.9 |
13 |
1.5 |
4.0 |
2 |
11.2 |
9.69 |
7.39 |
8 |
|
85LW02 |
48 |
1500 |
1.7 |
267 |
11 |
42 |
5.1 |
11.2 |
0.28 |
0.27 |
14 |
|
85LW03 |
48 |
3600 |
0.95 |
358 |
7.8 |
23.4 |
2.85 |
7.7 |
0.25 |
0.3 |
7 |
|
85ZWS01 |
74 |
870 |
3.5 |
319 |
6 |
24 |
11 |
38.45 |
1.48 |
2.25 |
14 |
|
85ZWS03 |
74 |
1010 |
2.5 |
265 |
4.8 |
16.5 |
8 |
35.7 |
1.8 |
2.3 |
14 |
|
85ZWS07 |
74 |
900 |
2.3 |
216 |
4.1 |
13 |
7 |
35.7 |
2.3 |
3.4 |
14 |
|
88LW01 |
48 |
3000 |
1.28 |
403 |
14.5 |
45 |
4 |
6.36 |
0.102 |
0.0835 |
10 |
|
90LW01 |
28 |
800 |
0.75 |
63 |
3.6 |
10.8 |
2.25 |
16.12 |
0.62 |
0.38 |
14 |
|
95LW01 |
24 |
15 |
1.5 |
2.36 |
2 |
3.5 |
2.5 |
50.1 |
4.6 |
4.7 |
22 |
|
95LW02 |
48 |
3000 |
1.9 |
637 |
13 |
39 |
5.7 |
9.7 |
0.097 |
0.18 |
7 |
|
100ZWS01 |
600 |
900 |
9.55 |
9000 |
19 |
68 |
19 |
34 |
0.55 |
2.9 |
4 |
|
104LW01 |
48 |
3000 |
1.8 |
566 |
13 |
40 |
5.4 |
9.55 |
0.13 |
0.17 |
10 |
|
104LW03 |
48 |
2700 |
3 |
848 |
18.5 |
56 |
9 |
9.8 |
0.075 |
0.11 |
10 |
|
104LW04 |
48 |
2000 |
1.6 |
335 |
7.8 |
24 |
4.8 |
13.1 |
0.29 |
0.26 |
16 |
|
105ZWS01 |
74 |
1100 |
6 |
692 |
12 |
47 |
18 |
34 |
0.58 |
0.8 |
14 |
|
105ZWS02 |
74 |
960 |
6 |
604 |
10.5 |
43 |
18 |
36.7 |
0.65 |
1.25 |
14 |
|
105ZWS03 |
74 |
960 |
6 |
604 |
9.8 |
31 |
18 |
39.6 |
0.54 |
1.1 |
14 |
|
105ZWS06 |
48 |
1380 |
5.4 |
781 |
18 |
36 |
10.8 |
19.6 |
0.2 |
0.4 |
14 |
|
127LW01 |
48 |
2400 |
3.2 |
800 |
19.5 |
39 |
6.4 |
12.4 |
0.09 |
0.18 |
10 |
|
127LW02 |
48 |
2400 |
6.37 |
1600 |
35.5 |
71 |
12.7 |
11.5 |
0.039 |
0.095 |
10 |
|
127LW04 |
48 |
2000 |
6.5 |
1360 |
30 |
90 |
19.5 |
14 |
0.06 |
0.14 |
10 |
|
135LW01 |
48 |
2400 |
3.2 |
805 |
19.5 |
60 |
10 |
11 |
0.12 |
0.32 |
11 |
|
135ZWS01 |
95 |
750 |
10 |
786 |
11.8 |
37.8 |
32 |
53 |
0.52 |
1 |
16 |
|
135ZWS02 |
74 |
960 |
10 |
1006 |
17.8 |
65 |
30 |
37.3 |
0.26 |
0.45 |
21 |
|
172LW01 |
12 |
30 |
6.5 |
20.5 |
7 |
12.3 |
10 |
60 |
0.52 |
1.05 |
16 |
|
172LW02 |
12 |
100 |
6.5 |
68.5 |
13.6 |
23 |
11 |
32.5 |
0.17 |
0.36 |
13 |
|
172LW03 |
12 |
300 |
6.5 |
205 |
20.5 |
65 |
13.8 |
62 |
0.41 |
1.01 |
13 |
|
172LW04 |
12 |
30 |
4.5 |
14 |
8.2 |
11 |
6 |
34.2 |
0.41 |
0.83 |
13 |
|
175LW01 |
600 |
200 |
30 |
629 |
6.4 |
22 |
90 |
315 |
2.8 |
15.85 |
10 |
|
175LW02 |
220 فولت |
2500 |
15 |
3930 |
18 |
55 |
45 |
52 |
0.126 |
0.55 |
10 |
|
175LW03 |
220 فولت |
3200 |
6.5 |
2178 |
10.3 |
32 |
19.5 |
39 |
0.126 |
0.65 |
10 |

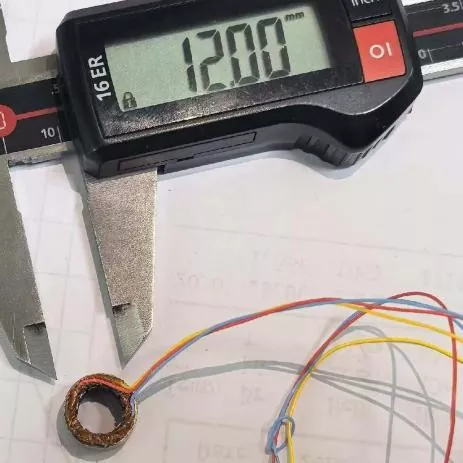

قطر 175 ملم 175 ملم يمكن تخصيص المحركات القياسية بقطر خارجي يتراوح من 12 ملم إلى 600 ملم. بالنسبة لمحركات عزم الدوران الأكبر والأكثر تخصصًا بدون إطار، يرجى استشارة فريق المبيعات لدينا.
يتميز محرك عزم الدوران بدون إطار SEA MOTION بأداء شامل فائق مناسب لسيناريوهات التصنيع الدقيقة المتطورة. إنه يتميز بكثافة عزم دوران عالية جدًا، مما يوفر 2-3 أضعاف عزم دوران المحركات المؤازرة العادية بنفس الحجم مع أداء عزم دوران ممتاز منخفض السرعة. يحقق الهيكل بدون تروس وخالي من قارنة التوصيل صفر رد فعل عكسي ودقة عالية، مع دقة تحديد موضع متكررة تصل إلى ±1 ثانية قوسية، مما يحسن بشكل كبير الصلابة الهيكلية والقدرة على مقاومة التداخل. مع تردد الاستجابة الذي يزيد عن 1 كيلو هرتز والقصور الذاتي للدوار المنخفض للغاية، فإنه يدعم التشغيل الديناميكي العالي للغاية. كما أنه يحقق انخفاضًا بنسبة 30%-50% في الحجم والوزن، ويدعم الأسلاك المجوفة، ويتميز بعمر خدمة طويل وتشغيل بدون صيانة. يتم اعتماده على نطاق واسع في المجالات الأساسية المتطورة، فهو يخدم سيناريوهات القيادة المشتركة للروبوتات البشرية والتعاونية مع تصميم خفيف الوزن ومجوف. كما أنها تستخدم على نطاق واسع في معدات أشباه الموصلات والألواح الدقيقة مثل منصات الرقاقات وآلات الطباعة الحجرية، والروبوتات الجراحية الطبية ومعدات المسح الضوئي، وتروس التوجيه الفضائية والقرون الكهروضوئية، بالإضافة إلى الأقراص الدوارة ذات الدفع المباشر لأدوات الآلات CNC ومعدات الربط ذات خمسة محاور، مما يتيح ترقية ذكية صناعية عالية الدقة.
إلى جانب المنتجات الصناعية القياسية، نحن نقبل طلبات المحركات بدون إطار المخصصة. تتراوح أحجامنا المخصصة من الحد الأدنى للقطر الخارجي 12 مم إلى 600 مم.
