كيف يمكن للمشفر الكهروضوئي المطلق ذو الدورة الواحدة تقديم تعليقات دقيقة في أنظمة الحركة المدمجة

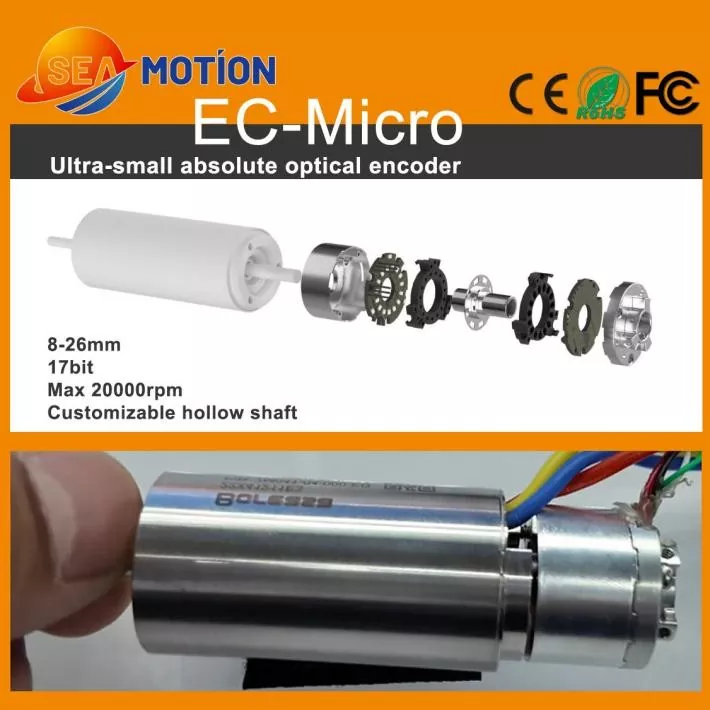

جينجيوتقوم بتطوير مكونات دقيقة للتحكم في الحركة لتطبيقات الأتمتة المطلوبة، ولهاالتشفير الكهروضوئي المطلق بدورة واحدةتم تصميمه للأنظمة المدمجة التي تتطلب تعليقات موثوقة للموقع الزاوي. بأبعاد مصغرة، ودقة 17 بت، وهيكل عمود مجوف، واتصال RS485، وسرعات تصل إلى 20,000 دورة في الدقيقة، يعد جهاز التشفير هذا مناسبًا للروبوتات والمحركات المصغرة والمعدات الطبية والأتمتة الدقيقة.

إن جهاز التشفير الكهروضوئي المطلق ذو الدورة الواحدة هو جهاز تغذية راجعة دوار دقيق يحدد موضع العمود خلال دورة واحدة كاملة. على عكس التشفير التزايدي التقليدي الذي يعتمد على عد النبض، يوفر التشفير المطلق قيمة موضع محددة تتوافق مع زاوية العمود. يستخدم مبدأ الاستشعار الكهروضوئي الكشف البصري لتحقيق قياس موضع عالي الدقة دون الاتصال الجسدي بين مكونات الاستشعار. بالنسبة لأنظمة الحركة المدمجة، فإن الجمع بين دقة 17 بت، ونطاق القطر الخارجي المصغر 8-26 مم، وبناء العمود المجوف، وإخراج RS485، والسرعة القصوى المسموح بها البالغة 20000 دورة في الدقيقة، يجعل هذا النوع من التشفير مناسبًا للتطبيقات حيث يجب موازنة أداء المساحة والسرعة وتحديد المواقع.

جدول المحتويات

1. ما هو التشفير الكهروضوئي المطلق بدورة واحدة؟
2. كيف يعمل التشفير الكهروضوئي؟
3. ما هي الميزات الرئيسية؟
4. ما هي المواصفات الفنية الرئيسية؟
5. أين يتم استخدام هذا التشفير؟
6. كيف يجب على المهندسين اختيار التشفير المناسب؟
7. ما الذي يجب مراعاته أثناء التثبيت؟
8. الأسئلة المتداولة
9. خاتمة

ما هو التشفير الكهروضوئي المطلق بدورة واحدة؟

جهاز التشفير الكهروضوئي المطلق ذو الدورة الواحدة هو مستشعر موضع دوار مصمم لتحديد الموضع الزاوي الدقيق لعمود الدوران في حدود 360 درجة. يتوافق كل موضع زاوي مع قيمة موضع رقمي فريدة، مما يسمح لنظام التحكم بتحديد موضع العمود مباشرة.

يعني مصطلح "دورة واحدة" أن المشفر يقيس الموضع الزاوي خلال دورة واحدة بدلاً من تتبع الثورات المتعددة بشكل مستمر. وهذا يجعلها مناسبة للآليات الدوارة حيث يكون تحديد الموقع الدقيق للدورة الواحدة هو المتطلب الأساسي.

"الكهروضوئية" تصف تكنولوجيا الاستشعار. يستخدم المشفر عادةً مصدر ضوء وقرصًا ضوئيًا مشفرًا ومكونات كشف كهروضوئية لتحويل دوران العمود إلى إشارات كهربائية. ونظرًا لأن عملية الاستشعار لا تتطلب الاتصال، فيمكن للتكنولوجيا البصرية توفير ردود فعل مستقرة مع تجنب الاتصال الميكانيكي بين عناصر الاستشعار.

البناء المصغر مهم بشكل خاص لمعدات الأتمتة الحديثة. مع الأقطار الخارجية المتاحة من حوالي 8 مم إلى 26 مم، يمكن دمج جهاز التشفير المدمج في المحركات والآليات الصغيرة حيث تكون مساحة التثبيت محدودة.

للحصول على معلومات إضافية حول تقنية التغذية المرتدة الضوئية، يمكن للمهندسين أيضًا استكشاف حلول التشفير الكهروضوئي عند مقارنة تقنيات الاستشعار الدوارة المختلفة.

كيف يعمل التشفير الكهروضوئي؟

يتضمن مبدأ تشغيل المشفر الكهروضوئي المطلق عدة عمليات منسقة:

1. دوران رمح:يدور عمود التشفير مع المحرك أو نظام النقل الميكانيكي.
2. الترميز البصري:يدور القرص المشفر بدقة مع العمود ويخلق أنماطًا بصرية متغيرة.
3. كشف الضوء:تكتشف أجهزة الاستشعار الكهروضوئية التغيرات البصرية الناتجة عن القرص الدوار.
4. معالجة الإشارات:تقوم الدوائر الإلكترونية الداخلية بمعالجة الإشارات المكتشفة وتحويلها إلى معلومات الموقع.
5. الإخراج الرقمي:ينقل جهاز التشفير بيانات الموقع إلى وحدة التحكم في الحركة من خلال واجهة الاتصال المحددة.

تتيح هذه العملية لوحدة التحكم الحصول على قيمة الموضع الزاوي بدلاً من الاعتماد فقط على نبضات الحركة المتراكمة. ونتيجة لذلك، يمكن أن تكون التغذية المرتدة للموضع المطلق ذات قيمة في تطبيقات الحركة الدقيقة حيث يجب تحديد موضع العمود الحالي بدقة.

ما هي الميزات الرئيسية؟

حجم مصغر للمعدات ذات المساحة المحدودة

غالبًا ما تحتوي آليات الأتمتة المدمجة على مساحة تثبيت محدودة جدًا. يسمح نطاق القطر الخارجي لجهاز التشفير الذي يبلغ 8-26 ملم للمصممين بدمج ردود الفعل الموضعية في المحركات المصغرة والمفاصل الآلية والأدوات الطبية وغيرها من الآليات المرتبة بكثافة.

دقة 17 بت

يوفر جهاز التشفير دقة 17 بت، مما يمكّن نظام التحكم من التمييز بين التغييرات الدقيقة في الموضع الزاوي. تعتبر الدقة العالية مفيدة بشكل خاص في التطبيقات التي تتضمن تحديد المواقع بدقة، والحركات الآلية الدقيقة، وآليات المؤازرة المدمجة.

ومع ذلك، لا ينبغي الخلط بين دقة التشفير ودقة النظام بشكل عام. يمكن أن تؤثر التفاوتات الميكانيكية، ومحاذاة العمود، والاهتزاز، وأداء وحدة التحكم، وخصائص المحرك، وظروف التثبيت على النتيجة النهائية لتحديد الموقع.

القدرة على السرعة العالية

يمكن للمحركات المصغرة أن تعمل بسرعات دوران عالية، خاصة في المحركات المدمجة والمعدات الدقيقة. إن السرعة القصوى المسموح بها المحددة والتي تصل إلى 20,000 دورة في الدقيقة تجعل جهاز التشفير مناسبًا لتطبيقات محددة عالية السرعة عندما يتم تصميم المحرك الكامل والنظام الميكانيكي وفقًا لذلك.

بناء العمود المجوف

يمكن لتصميم العمود المجوف أن يبسط التكامل حول أعمدة المحرك المصغرة. ويمكن أن يساعد أيضًا في تقليل المساحة المطلوبة للاقتران الميكانيكي مقارنةً ببعض ترتيبات العمود الصلب التقليدية.

RS485 الاتصالات الرقمية

يستخدم جهاز التشفير واجهة إخراج RS485 ويدعم معدل باود محدد يبلغ 2.5 ميجابت في الثانية. يوفر هذا حلاً للاتصالات الرقمية لنقل معلومات الموقع بين جهاز التشفير وإلكترونيات التحكم المتوافقة.

الاستشعار البصري

يوفر الاستشعار الكهروضوئي طريقة عدم الاتصال للكشف عن الموقع. يمكن أن يكون مفيدًا بشكل خاص في التطبيقات التي يفضل فيها المصممون ردود الفعل البصرية بدلاً من تكنولوجيا الاستشعار المغناطيسي.

ما هي المواصفات الفنية الرئيسية؟

يعد فهم المعلمات التقنية أمرًا ضروريًا عند دمج جهاز التشفير في جهاز جديد. يلخص الجدول التالي المواصفات الرئيسية المرتبطة بتكوين التشفير المصغر.

يحدد التكوين المنشور أيضًا براغي التثبيت M2، وواجهة لحام PCB ذات خمسة أسنان، وإزاحة العمود الشعاعي بمقدار ±0.1 مم، والإزاحة المحورية بمقدار ±0.1 مم. وينبغي مراعاة هذه المعلمات أثناء التكامل الميكانيكي والكهربائي.

أين يتم استخدام هذا التشفير؟

المحركات المصغرة

غالبًا ما تحتاج المحركات المدمجة المستخدمة في المعدات الدقيقة إلى مكونات ردود فعل تشغل مساحة صغيرة جدًا. يمكن لجهاز التشفير المطلق المصغر أن يوفر معلومات موضعية عالية الدقة دون زيادة الحجم الإجمالي لتجميع المحرك بشكل ملحوظ.

الأيدي الروبوتية الحاذقة

تتطلب الأيدي الروبوتية مشغلات مدمجة متعددة للتحكم في الأصابع والمفاصل. تعد التغذية الراجعة للموقع أمرًا مهمًا لتنسيق هذه الحركات، بينما تساعد مساحة التشفير الصغيرة المصممين في الحفاظ على بنية المشغل المدمجة.

المحركات بدون قلب

تُستخدم المحركات عديمة النواة في التطبيقات التي يكون فيها القصور الذاتي المنخفض والاستجابة الديناميكية السريعة أمرًا مهمًا. إن الجمع بين هذه المحركات وجهاز تشفير عالي الدقة يمكن أن يوفر التغذية المرتدة المطلوبة للتحكم الدقيق في الحركة.

المعدات الطبية

قد تحتوي المعدات الطبية الدقيقة على محركات مصغرة وآليات تحديد المواقع. يمكن النظر في استخدام جهاز تشفير بصري مدمج للتطبيقات التي تتطلب ردود فعل دوارة دقيقة، بشرط أن يفي المنتج الكامل بتصميم الأجهزة الطبية والمتطلبات التنظيمية ذات الصلة.

الأتمتة الصناعية

الآلات الآلية، ووحدات تحديد المواقع الدقيقة، والأنظمة الروبوتية، وآليات المؤازرة المدمجة يمكن أن تتطلب جميعها ردود فعل زاويّة موثوقة. إن دقة جهاز التشفير وواجهة الاتصال والبنية المدمجة تجعله مناسبًا لتطبيقات الأتمتة المختلفة.

• محركات سيرفو مصغرة
• المفاصل الروبوتية الدقيقة
• الأيدي الروبوتية الماهرة
• تجميعات المحركات بدون قلب
• وحدات تحديد المواقع المدمجة
• آليات الحركة الطبية
• معدات الأتمتة الصناعية
• المحركات المصغرة عالية السرعة

كيف يجب على المهندسين اختيار التشفير المناسب؟

يجب أن يتضمن اختيار جهاز التشفير أكثر من مجرد مقارنة الدقة. يجب على المهندسين تقييم نظام الحركة بأكمله قبل وضع اللمسات النهائية على النموذج.

1. التحقق من المساحة المتوفرة:تأكد من قطر جهاز التشفير والارتفاع وموضع التثبيت والخلوص المحيط.
2. تطابق رمح:تحقق من قطر العمود، ومتطلبات العمود المجوف، وطريقة الاقتران، والإزاحة الشعاعية والمحورية المسموح بها.
3. تقييم القرار:تحديد ما إذا كانت دقة 17 بت تلبي أداء تحديد الموضع والتحكم المطلوب.
4. تأكيد سرعة الدوران:قارن الحد الأقصى لسرعة تشغيل التطبيق مع السرعة المسموح بها لبرنامج التشفير.
5. التحقق من الاتصال:تأكد من أن واجهة RS485 ومعدل الاتصال متوافقان مع وحدة التحكم.
6. التحقق من متطلبات الطاقة:تأكد من متطلبات العرض 5V ± 5٪ والاستهلاك الحالي.
7. مراعاة الظروف البيئية:مراجعة درجة حرارة التشغيل ومتطلبات الحماية والاهتزاز والغبار والعوامل البيئية الأخرى.
8. النظر في التخصيص:قد تتطلب مشاريع OEM تكوينات أو أبعاد أو كابلات أو واجهات أو حلول تركيب مختلفة للعمود.

بالنسبة لأنظمة الحركة المعقدة، يوصى بتقييم جهاز التشفير مع المحرك والمحرك وجهاز التحكم وناقل الحركة الميكانيكي وخوارزمية التغذية المرتدة. يمكن أن يساعد هذا النهج على مستوى النظام في ضمان أداء برنامج التشفير المحدد كما هو متوقع بعد التكامل.

ما الذي يجب مراعاته أثناء التثبيت؟

يعد التثبيت الصحيح أمرًا ضروريًا للحصول على تعليقات مستقرة لجهاز التشفير. حتى المستشعر عالي الدقة قد لا يقدم الأداء المتوقع للنظام إذا أدى التثبيت الميكانيكي إلى عدم محاذاة مفرطة أو اهتزاز.

• حافظ على محاذاة العمود بدقة أثناء التجميع.
• تجنب التحميل الشعاعي أو المحوري المفرط على عمود التشفير.
• اتبع أبعاد التثبيت المحددة ومتطلبات المسمار.
• حافظ على منطقة الاستشعار البصري محمية من التلوث غير المناسب.
• تأكد من مصدر الطاقة قبل توصيل واجهة الاتصال.
• تحقق من إعدادات اتصال الأسلاك ووحدة التحكم RS485.
• اختبر جهاز التشفير بسرعة منخفضة قبل الانتقال إلى نطاق التشغيل الأقصى.
• التحقق من دقة الموضع وقابلية التكرار تحت أحمال التشغيل الفعلية.

بالنسبة لمعدات OEM، يجب أن يغطي الاختبار بشكل مثالي دورة التشغيل الكاملة، بما في ذلك التسارع والتباطؤ والدوران المستمر وتحديد المواقع وظروف التوقف في حالات الطوارئ حيثما أمكن ذلك.

الأسئلة المتداولة

ماذا يعني المنعطف الفردي في برنامج التشفير المطلق؟

دورة واحدة تعني أن جهاز التشفير يحدد الموقع الزاوي للعمود خلال دورة كاملة بزاوية 360 درجة. لقد تم تصميمه للتطبيقات التي يكون فيها الموضع الزاوي الدقيق خلال دورة واحدة هو مطلب التغذية الراجعة الأساسي.

ما هي دقة التشفير الكهروضوئي المطلق المنفرد؟

يوفر تكوين التشفير المشار إليه دقة 17 بت. ستعتمد دقة تحديد المواقع العملية للنظام الكامل أيضًا على الدقة الميكانيكية، ومحاذاة العمود، وخصائص المحرك، وأداء وحدة التحكم، وظروف التثبيت.

ما هي السرعة القصوى للدوران؟

الحد الأقصى للسرعة المسموح بها يصل إلى 20,000 دورة في الدقيقة. يجب على المهندسين التأكد من ملف السرعة المطلوب وظروف التشغيل للمحرك الكامل ومجموعة التشفير قبل التنفيذ.

هل يستخدم جهاز التشفير واجهة RS485؟

نعم. واجهة الإخراج المحددة هي RS485، بمعدل باود مدرج يبلغ 2.5 ميجابت في الثانية. يجب التأكد من توافق وحدة التحكم قبل التكامل.

هل هذا التشفير مناسب للمحركات المصغرة؟

نعم. إن نطاق القطر الخارجي المدمج، وتكوين العمود المجوف، ودقة 17 بت، والقدرة على السرعة العالية يجعلها مناسبة للمحرك المصغر المحدد وتطبيقات المشغلات المدمجة.

ما هو نطاق درجة حرارة التشغيل المحدد؟

نطاق درجة حرارة التشغيل المدرجة هو -20 درجة مئوية إلى 85 درجة مئوية. يجب تقييم التطبيق النهائي للظروف الحرارية الفعلية، خاصة عندما يتم تركيب جهاز التشفير داخل محرك مغلق أو مبيت المعدات.

هل يمكن تخصيص جهاز التشفير لتطبيقات OEM؟

يمكن اعتبار التخصيص وفقًا لمتطلبات المشروع. يجب على المهندسين تقديم تفاصيل مثل أبعاد العمود ومساحة التثبيت المتاحة ومتطلبات الاتصال ومواصفات المحرك وسرعة التشغيل والظروف البيئية عند مناقشة حل OEM.

خاتمة

انالتشفير الكهروضوئي المطلق بدورة واحدةيمكن أن يوفر ردود فعل زاوية رقمية دقيقة مع الحفاظ على البصمة الميكانيكية المدمجة. مع دقة 17 بت، واتصال RS485، ونطاق قطر مصغر 8-26 مم، وبنية العمود المجوف، والحد الأقصى للسرعة المسموح بها البالغة 20000 دورة في الدقيقة، يمكن لهذا النوع من التشفير تلبية متطلبات ردود الفعل للعديد من أنظمة التحكم في الحركة المصغرة. من الأيدي الروبوتية الماهرة والمحركات عديمة النواة إلى الآليات الطبية ومعدات الأتمتة الصناعية، يمكن أن يساعد اختيار التشفير الصحيح في إنشاء بنية حركة أكثر دقة وكفاءة في استخدام المساحة.

إذا كنت تقوم بتطوير نظام مؤازر مصغر، أو مشغل آلي، أو محرك دقيق، أو وحدة تحديد المواقع الآلية وتحتاج إلى مساعدة في اختيار تكوين التشفير المناسب،اتصل بنااليوم للحصول على المواصفات الفنية ودعم التطبيقات وخيارات التخصيص وعروض أسعار OEM من Jingyue.
