ملخص المقال: A محرك عزم الدوران بدون إطارتم تصميمه للتطبيقات التي تؤدي فيها المحركات التقليدية وعلب التروس والأحزمة والوصلات إلى إنشاء قيود ميكانيكية غير مرغوب فيها. من خلال فصل العضو الدوار والعضو الثابت ودمجهما مباشرة في هيكل الماكينة، يمكن لهندسة المحرك هذه توفير كثافة عزم دوران عالية، ورد فعل ميكانيكي منخفض، وتركيب مدمج، ودوران سلس، وتحكم سريع الاستجابة. تشرح هذه المقالة كيفية عمل محركات عزم الدوران بدون إطار، وسبب أهميتها في أنظمة الحركة المطلوبة، وما يجب على المهندسين مراعاته أثناء الاختيار والتكامل، وكيف تدعم SEA MOTION الحلول المخصصة للروبوتات والأدوات الآلية ومعدات أشباه الموصلات والأنظمة الطبية والتطبيقات الدقيقة الأخرى.

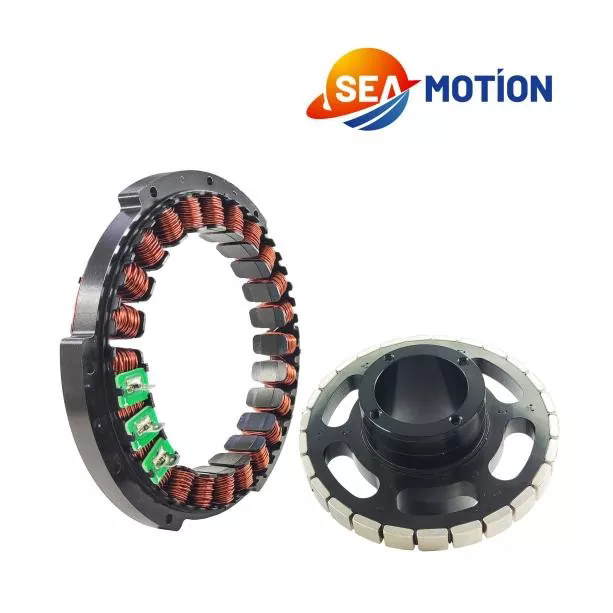

محرك عزم الدوران بدون إطار هو محرك متزامن بمغناطيس دائم يتم توفيره بدون غلاف المحرك التقليدي أو المحامل المدمجة أو جهاز التغذية المرتدة المدمج. بدلاً من الحصول على محرك مغلق بالكامل، يتلقى صانع الآلة المكونات الكهرومغناطيسية الأولية - عادةً الجزء الثابت والدوار - والتي يمكن دمجها مباشرة في الهيكل الميكانيكي النهائي.
يمنح هذا التكوين المصممين حرية أكبر بكثير في تصميم نظام الحركة. يمكن تركيب المحرك حول وصلة دوارة، أو داخل محور آلي، أو أسفل طاولة دوارة، أو حول آلية دقيقة حيث تكون مساحة التثبيت المتاحة محدودة.
على عكس المحرك التقليدي الذي ينقل الطاقة عادةً من خلال علبة التروس أو الحزام أو البكرة أو أداة التوصيل أو أي مكون نقل آخر، يمكن لمحرك عزم الدوران بدون إطار دفع الحمل مباشرة. يمكن أن تؤدي إزالة هذه العناصر الميكانيكية المتوسطة إلى تقليل الامتثال الميكانيكي، وفقدان ناقل الحركة، ورد الفعل العكسي، والاهتزاز، ومتطلبات الصيانة.
بالنسبة للمعدات عالية الأداء، فإن الهدف ليس مجرد إنتاج حركة دورانية. التحدي الحقيقي هو إنتاج تلك الحركة مع عزم الدوران والسرعة والصلابة والتكرار والنعومة والاستجابة المطلوبة ضمن غلاف ميكانيكي مقيد.
هذا هو المكان الذي تصبح فيه البنية بدون إطار مفيدة بشكل خاص.
يعتمد مبدأ التشغيل على التفاعل الكهرومغناطيسي بين الجزء المتحرك ذو المغناطيس الدائم ولفات الجزء الثابت النشطة.
يحتوي الجزء الثابت على اللفات الكهربائية التي تولد مجالًا مغناطيسيًا دوارًا عند توفير تيار متحكم فيه. يحتوي الدوار على مغناطيس دائم يتفاعل مع هذا المجال المغناطيسي، مما ينتج عنه عزم الدوران.
نظرًا لأن العضو الدوار والعضو الثابت يتم تسليمهما كمكونات منفصلة، فإن هيكل الماكينة المحيط يمكن أن يصبح بشكل فعال جزءًا من مجموعة المحرك.
نظام نموذجي يحتوي على:
والنتيجة هي نظام حركة متكامل للغاية حيث لم يعد المحرك عبارة عن حزمة ميكانيكية مستقلة. وبدلا من ذلك، يصبح جزءا لا يتجزأ من الآلة.
يعد هذا النهج ذا قيمة خاصة عندما يحتاج المهندسون إلى عمود مجوف كبير، أو أبعاد محورية مدمجة، أو قطر مخرج كبير، أو وظيفة الدفع المباشر.
الميزة الرئيسية لمحرك عزم الدوران بدون إطار هي مرونة التصميم. ومع ذلك، هناك العديد من المزايا الإضافية التي يمكن أن تجعل هذه البنية جذابة للآلات الدقيقة.
تعتبر كثافة عزم الدوران مهمة بشكل خاص عندما يجب أن يتناسب المحرك داخل غلاف ميكانيكي صغير. يمكن للمحرك بدون إطار الذي تم اختياره بشكل صحيح أن يوفر عزمًا كبيرًا دون الحاجة إلى المساحة المادية المرتبطة بالمحرك التقليدي ومجموعة ناقل الحركة.
يلغي محرك الأقراص المباشر العديد من المكونات المستخدمة تقليديًا لنقل الطاقة الدورانية. ليست هناك حاجة إلى أن يقوم صندوق التروس ببساطة بزيادة عزم الدوران أو تقليل السرعة عندما يمكن اختيار المحرك والتحكم فيه لنقطة التشغيل المطلوبة.
يمكن أن يؤدي ذلك إلى تبسيط البنية الميكانيكية وتقليل عدد المكونات التي يمكن أن تسبب خطأ ميكانيكيًا.
يمكن أن تؤدي آليات التروس إلى حدوث رد فعل عكسي، خاصة عند تآكل المكونات أو عندما يتطلب النقل مراحل متعددة. يتجنب تكوين محرك الأقراص المباشر خلوص أسنان التروس كمصدر لخطأ تحديد الموضع.
بالنسبة لتطبيقات مثل المفاصل الآلية والمراحل الدوارة الدقيقة، يمكن أن يكون ذلك ميزة كبيرة.
نظرًا لأن المحرك لا يتطلب غلافًا تقليديًا، يمكن للمصممين دمج التجميع الكهرومغناطيسي في المساحة الهيكلية المتاحة. وهذا مفيد عندما تكون قيود التعبئة والتغليف شديدة.
يمكن أن تساهم خصائص الترس المنخفضة وخوارزميات التحكم المناسبة في التدوير السلس. يعد هذا مفيدًا للمعدات التي يمكن أن يؤثر فيها الاهتزاز أو تموج السرعة أو اضطراب عزم الدوران على جودة المنتج النهائي.
لا يجبر المحرك بدون إطار المُدمج على استخدام جهاز تغذية راجعة محدد. يمكن اختيار جهاز التشفير وفقًا للدقة المطلوبة والدقة والظروف البيئية وبروتوكول الاتصال وهندسة الآلة.
تعتبر هذه المرونة مفيدة لمصنعي المعدات الأصلية الذين يقومون بتطوير منصات مختلفة للآلات حول عائلة محركات مشتركة.
تعد محركات عزم الدوران بدون إطار مناسبة بشكل خاص للتطبيقات التي تتطلب عزم دوران عاليًا وبنية مدمجة ومحركًا مباشرًا وتحكمًا دقيقًا في الدوران.
| طلب | لماذا يعد التصميم بدون إطار ذا قيمة؟ | أولوية التصميم النموذجية |
|---|---|---|
| المفاصل الروبوتية | التكامل المدمج ونقل عزم الدوران المباشر | كثافة عزم الدوران والصلابة ودقة الموضع |
| أدوات الآلة | محرك دوار مباشر مع تقليل خطأ النقل | الدقة، ثبات السرعة، الأداء الحراري |
| طاولات دوارة | فتحة كبيرة وبنية محرك مدمجة | عزم الدوران، التكرار، الجريان |
| المعدات الطبية | حركة مدمجة ويمكن التحكم فيها بسلاسة | انخفاض الاهتزاز والموثوقية والنظافة |
| معدات أشباه الموصلات | دقة عالية ضمن مساحة التثبيت المقيدة | استقرار الوضع، التحكم الحراري، النظافة |
| أتمتة الدقة | التكامل الميكانيكي المرن | الاستجابة الديناميكية والتكرار |
في مجال الروبوتات، على سبيل المثال، يمكن تثبيت المحرك مباشرة في المفصل ودمجه مع المحامل والإسكان والمشفر والمكونات الهيكلية الخاصة بالمصمم. يمكن أن ينتج عن ذلك وصلة أكثر إحكاما من استخدام محرك كامل.
في المعدات الدوارة الدقيقة، يمكن للمحرك المباشر أيضًا تقليل عدد الواجهات الميكانيكية بين المحرك وحمل العمل.
يجب أن يبدأ اختيار المحرك بمتطلبات الحمل الفعلية بدلاً من عزم الدوران الاسمي للمحرك وحده. قد يكون أداء المحرك الذي يبدو مناسبًا بناءً على ذروة عزم الدوران ضعيفًا إذا تم التغاضي عن التحميل الحراري المستمر أو متطلبات التسارع أو دقة التغذية المرتدة.
يجب على المهندسين تقييم المعلمات التالية.
ومن المهم أيضًا التمييز بين القدرة النظرية للمحرك وأدائه داخل الآلة النهائية. يمكن أن يؤثر احتكاك المحمل، والصلابة الهيكلية، وتبديد الحرارة، وتركيب التشفير، وموازنة الدوار، وضبط القيادة على النتيجة النهائية.
تعتبر الحرارة أحد أهم الاعتبارات الهندسية عند تصميم نظام حركة الدفع المباشر.
المقاومة الكهربائية في اللفات الجزء الثابت تولد الحرارة أثناء التشغيل. مع زيادة درجة حرارة الملف، تزداد أيضًا المقاومة الكهربائية، مما قد يؤثر على الكفاءة وعزم الدوران المستمر المتاح.
بالنسبة للتطبيقات التي تتطلب عزم دوران مرتفعًا ومستمرًا، يفكر المهندسون عادةً في التبريد السائل النشط المدمج في هيكل الجزء الثابت. يمكن أن يوفر التبريد بالماء أو الجليكول المائي مسارًا متحكمًا لإزالة الحرارة من مجموعة المحرك.
بالنسبة لتطبيقات الخدمة المنخفضة، قد يكون الحمل الحراري الطبيعي أو تبريد الهواء القسري كافيًا اعتمادًا على حجم المحرك وظروف التثبيت ودرجة الحرارة المحيطة ودورة العمل.
يجب أن يأخذ التصميم الحراري العملي في الاعتبار ما يلي:
وينبغي أيضًا دمج استشعار درجة الحرارة في استراتيجية التحكم. إذا اقتربت درجة حرارة الملف من الحد المسموح به، يمكن للمحرك تقليل الطلب على التيار أو عزم الدوران لحماية المحرك.
بالنسبة لمعدات أشباه الموصلات أو المختبرات أو المعدات الطبية أو معدات غرف الأبحاث، قد يتطلب تصميم التبريد اهتمامًا إضافيًا لأن محلول التبريد يجب ألا يتسبب في حدوث تلوث أو جزيئات غير مرغوب فيها في بيئة التشغيل.
لا يشتمل محرك عزم الدوران بدون إطار عادةً على برنامج تشفير مدمج. وهذا يمنح مصممي الآلات حرية اختيار تقنية التغذية الراجعة التي تتوافق مع النظام النهائي.
تشمل تقنيات التغذية المرتدة المحتملة أنظمة التشفير الضوئية والمغناطيسية والاستقرائية والمطلقة. يعتمد الاختيار الصحيح على دقة الموقع المطلوبة والظروف البيئية وبروتوكول الاتصال والسرعة والتكلفة والترتيب الميكانيكي.
تعتبر التعليقات عالية الدقة ذات أهمية خاصة عندما يتطلب التطبيق حركة سلسة للغاية أو تحديد موضع زاوي دقيق.
لا ينبغي التعامل مع التشفير على أنه مكون مستقل. يجب أن يعمل المحرك والمشفر والمحرك ونظام المحمل وهيكل الماكينة كنظام تحكم واحد.
على سبيل المثال، قد يوفر جهاز التشفير دقة اسمية ممتازة ولكنه لا يزال ينتج أداءً غير مرضٍ للنظام إذا كان تركيبه الميكانيكي يؤدي إلى انحراف مركزي أو نفاذ. وبالمثل، يمكن أن يفشل المحرك عالي الأداء في تحقيق إمكاناته إذا تم ضبط معلمات المؤازرة بشكل سيئ.
ولذلك، ينبغي النظر في تكامل التغذية الراجعة أثناء مرحلة التصميم الميكانيكي بدلاً من إضافتها بعد اختيار المحرك بالفعل.
يخلق البناء بدون إطار حرية التصميم، ولكنه أيضًا ينقل المزيد من المسؤولية إلى صانع الآلة. يصبح الهيكل الميكانيكي المحيط جزءًا مهمًا من النظام الحركي.
العديد من المجالات تستحق اهتماما خاصا.
يجب أن يحافظ العضو الدوار والعضو الثابت على فجوة الهواء المطلوبة طوال فترة التشغيل. يمكن أن يؤثر الانحراف المفرط في الأداء الكهرومغناطيسي وقد يزيد من الاهتزاز أو المخاطر الميكانيكية.
يمكن لهيكل التركيب المرن أن يضر بمزايا المحرك عالي الأداء. قد يصبح التشوه الهيكلي تحت الحمل مصدرًا لخطأ تحديد الموقع حتى عندما يكون للمحرك نفسه خصائص كهرومغناطيسية ممتازة.
نظرًا لأن المحرك بدون إطار لا يشتمل عادةً على محامل، فيجب على مصمم الماكينة تحديد المحامل وفقًا للحمل الشعاعي، والحمل المحوري، والسرعة، والصلابة، ومتوسط العمر المتوقع، ومتطلبات الدقة.
تتطلب التطبيقات عالية السرعة اهتمامًا دقيقًا بتوازن الدوار. يمكن أن يؤدي عدم التوازن الميكانيكي إلى توليد اهتزاز وتقليل جودة التحكم في الحركة.
بالنسبة لأنظمة المحور المجوف، يمكن أن يوفر القطر الداخلي المتوفر مسارًا مناسبًا للكابلات أو الخطوط الهوائية أو المكونات البصرية أو عناصر الماكينة الأخرى. ومع ذلك، يجب تقييم حركة الكابل بعناية لتجنب التداخل مع المكونات الدوارة.
حركة البحرتوفر حلول محرك عزم الدوران بدون إطار لتطبيقات التحكم في الحركة المتطورة حيث قد لا توفر المحركات القياسية مرونة تكامل كافية.
وفقًا لمعلومات المنتج، فإن نهج المحرك بدون إطار الخاص بـ SEA MOTION مخصص للصناعات بما في ذلك الروبوتات والأدوات الآلية ومعدات أشباه الموصلات والمعدات الطبية والجامعات ومؤسسات البحث والتصنيع المتقدم. تدعم الشركة كلاً من المنتجات القياسية والتخصيص الخاص بالتطبيقات.
يمكن أن يكون التخصيص مهمًا عندما لا يتناسب المحرك القياسي مع الغلاف الميكانيكي المتوفر. اعتمادًا على متطلبات التطبيق، قد تتضمن التعديلات الأبعاد المحورية، والقطر الداخلي، وترتيبات اللف، ومتطلبات الجهد، والتكوينات المتعلقة بالتغذية المرتدة.
بالنسبة لمشاريع تصنيع المعدات الأصلية، يمكن لهذا الدعم الهندسي تقليل الفجوة بين اختيار المكونات والتكامل النهائي للآلة. بدلاً من اختيار محرك بناءً على رقم الكتالوج فقط، يمكن للمهندسين تقييم المحرك كجزء من بنية الحركة الكاملة.
يصف SEA MOTION أيضًا إجراءات الاختبار التي تغطي الخصائص الكهربائية وأداء الدوار، مع تطبيق ضوابط التصنيع على معلمات المحرك المهمة. يتضمن دعم التوثيق الخاص به الرسومات الفنية والملفات ثلاثية الأبعاد ومعلومات التكامل والمواد المتعلقة بمحرك الأقراص.
يعد هذا النوع من الدعم الفني ذا قيمة خاصة لمصنعي المعدات الأصلية الذين يحتاجون إلى الانتقال من تطوير النموذج الأولي إلى الإنتاج القابل للتكرار دون إعادة تصميم نظام الحركة الكامل.
| عامل | محرك عزم الدوران بدون إطار | محرك تقليدي |
|---|---|---|
| التكامل الميكانيكي | قابلة للتخصيص بدرجة عالية | تعتمد عادة على أبعاد السكن الثابتة |
| الانتقال | مناسب تمامًا للقيادة المباشرة | قد يتطلب اقتران أو حزام أو علبة تروس |
| رد فعل عنيف | يمكن أن يقلل من رد الفعل العكسي المتعلق بالإرسال | قد يعتمد على مكونات الإرسال |
| تعليق | اختيار التشفير المرن | في كثير من الأحيان محددة سلفا أو متكاملة |
| السكن | مقدمة من مصمم الآلة | متكاملة من قبل الشركة المصنعة للمحرك |
| التخصيص | عالي | بشكل عام أكثر محدودية |
| تثبيت | يتطلب مسؤولية هندسية أكبر | عادة ما تكون أبسط |
| الاستخدام المثالي | آلات مدمجة وعالية الأداء ومتكاملة | التطبيقات الحركية للأغراض العامة |
لا تعني المقارنة أن المحركات بدون إطار هي الأفضل تلقائيًا لكل آلة. يمكن أن يكون المحرك التقليدي هو الخيار الأكثر عملية عندما يكون التثبيت السريع أو التركيب القياسي أو الصيانة البسيطة هو الهدف الأساسي.
تصبح البنية بدون إطار مقنعة بشكل خاص عندما تكون التعبئة والتغليف والدفع المباشر وكثافة عزم الدوران والدقة والتكامل على مستوى النظام أكثر أهمية من التثبيت بالتوصيل والتشغيل.
قبل الموافقة على إنتاج محرك عزم الدوران بدون إطار، يجب على المهندسين مراجعة النظام الكامل بدلاً من تقييم المحرك بشكل منفصل.
تساعد قائمة المراجعة هذه على منع حدوث مشكلة هندسية شائعة: اختيار محرك يلبي متطلبات عزم الدوران الاسمي ولكنه يفشل في تلبية المتطلبات الميكانيكية أو الحرارية أو التحكم الحقيقية للآلة النهائية.
عادة ما يأتي محرك سيرفو القياسي كحزمة ميكانيكية كاملة مع مبيت، ومحامل، وغالبًا ما يكون جهاز تغذية راجعة متكامل. يوفر محرك عزم الدوران بدون إطار مكونات دوارة وجزء ساكن منفصلة حتى يتمكن منشئ الماكينة من تصميم الغلاف المحيط وترتيب المحمل ونظام التغذية المرتدة.
تتطلب معظم التطبيقات الدقيقة ردود فعل للتحكم في الحلقة المغلقة، على الرغم من أن المستشعر الدقيق يعتمد على التطبيق. نظرًا لأن جهاز التشفير غير مثبت بطبيعته على مجموعة المحرك، يمكن للمهندسين اختيار ردود الفعل وفقًا للدقة والدقة والمتطلبات البيئية ومتطلبات الاتصال.
نعم. يعد محرك الأقراص المباشر أحد الأسباب الرئيسية التي تجعل المهندسين يختارون هذه البنية. يمكن دمج المحرك مباشرة مع الحمل الدوار، مع تجنب مكونات ناقل الحركة الميكانيكية مثل علب التروس والأحزمة والوصلات حيثما يسمح التطبيق بذلك.
يعد التبريد أمرًا بالغ الأهمية عندما يعمل المحرك بشكل مستمر بعزم دوران مرتفع. يعتمد الحل المطلوب على دورة العمل، وأبعاد المحرك، والظروف المحيطة، وهيكل التثبيت، ودرجة حرارة اللف المسموح بها. غالبًا ما يتم اعتبار التبريد السائل لتطبيقات الخدمة المستمرة الصعبة.
نعم. تصف SEA MOTION الدعم لتكوينات المحرك المخصصة، بما في ذلك تغييرات الأبعاد، وتكييفات الملفات، وتعديلات القطر الداخلي، والتكامل المتعلق بالتعليقات لتطبيقات OEM.
إنها مناسبة تمامًا للعديد من تصميمات المفاصل الآلية لأنه يمكن دمج العضو الدوار والجزء الثابت مباشرة في هيكل المفصل. يمكن أن يساعد ذلك في تقليل حجم الحزمة مع توفير نقل عزم الدوران المباشر والتكامل المرن لجهاز التشفير.
يجب على المهندسين النظر في إزالة الحرارة، والمواد الحاملة، والتشحيم، وتوجيه الكابلات، ونظافة السطح، وتوليد الجسيمات، وتوافق التجميع الكامل مع بيئة غرف الأبحاث. وينبغي أيضًا تصميم أنظمة التبريد لتجنب إدخال الجسيمات غير المرغوب فيها أو التلوث.
في التطبيقات المناسبة، نعم. يمكن للمحرك بدون إطار ذو الدفع المباشر التخلص من علبة التروس ومكونات ناقل الحركة المرتبطة بها. ومع ذلك، يجب أن يوفر المحرك عزم دوران مستمرًا وذرويًا كافيًا بالسرعة المطلوبة، ويجب تصميم هيكل الماكينة والمحامل للتعامل مع الحمل الناتج.
يوفر محرك عزم الدوران بدون إطار طريقة مختلفة للتعامل مع تصميم نظام الحركة. بدلاً من التعامل مع المحرك كمكون قائم بذاته، فإنه يسمح للمحرك بأن يصبح جزءًا من البنية الميكانيكية للآلة.
من خلال الجمع بين العضو الدوار والعضو الثابت المنفصلين مع نظام المحمل المناسب، والمشفر، والمحرك، وحل التبريد، والتصميم الهيكلي، يمكن للمهندسين إنشاء أنظمة دفع مباشر مدمجة ذات كثافة عزم دوران عالية، ورد فعل عكسي منخفض مرتبط بناقل الحركة، وحركة سلسة، وأداء تحكم قوي.
الاعتبار الأكثر أهمية هو الهندسة على مستوى النظام. يجب تقييم عزم الدوران والسرعة والقصور الذاتي والسلوك الحراري ودقة ردود الفعل والصلابة الميكانيكية والمحاذاة وأداء المحمل وتوافق محرك الأقراص معًا.
بالنسبة لمصنعي المعدات الأصلية ومصنعي المعدات الذين يقومون بتطوير المفاصل الآلية والمراحل الدوارة الدقيقة والأدوات الآلية ومعدات أشباه الموصلات والأجهزة الطبية وأنظمة التشغيل الآلي المتقدمة، يمكن أن يكون لهندسة المحرك الصحيحة تأثير كبير على الحجم والأداء والموثوقية وقابلية الصيانة على المدى الطويل للآلة النهائية.
حركة البحرتوفر حلول محرك عزم الدوران بدون إطار مع التخصيص والدعم الهندسي لتطبيقات التحكم في الحركة الصعبة. إذا كنت تقوم بتطوير منصة حركة دقيقة جديدة أو تحتاج إلى محرك يناسب غلافًا ميكانيكيًا محددًا،اتصل بنالمناقشة متطلبات عزم الدوران والسرعة والأبعاد والتعليقات والتبريد والتكامل.
