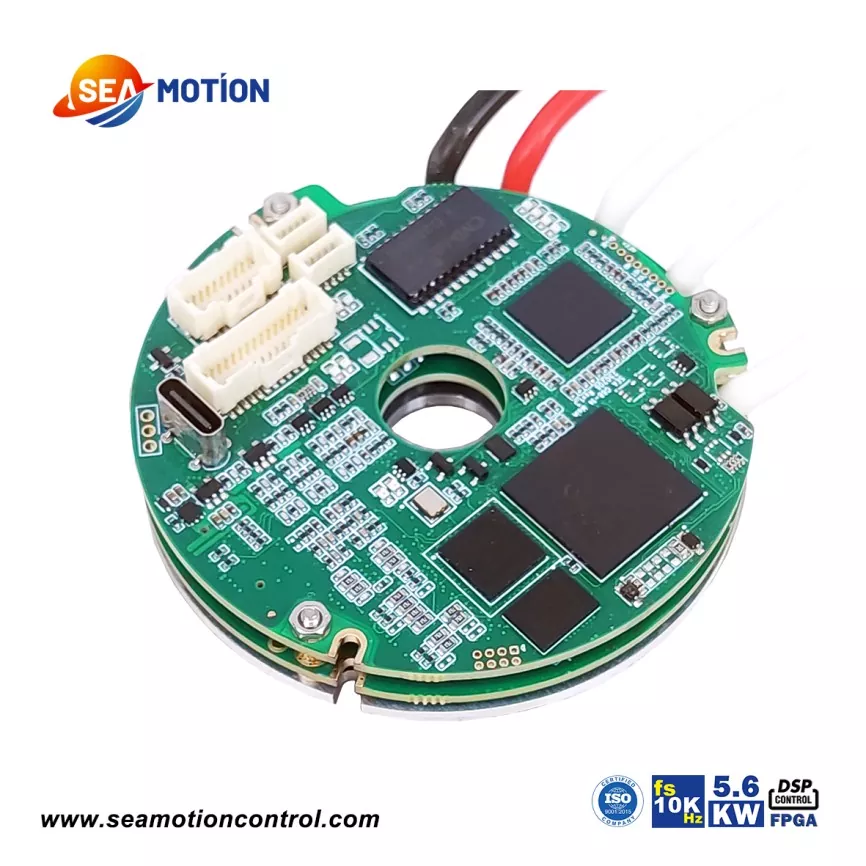

توجد محركات الأقراص المؤازرة DC عالية الدقة الدائرية SEA C68 في سلسلة SEA MOTION الدائرية. مثل جميع منتجات سلسلة SEA MOTION، فإنها تستخدم بنية DSP+FPGA. توفر هذه البنية قدرات استثنائية لمعالجة البيانات. يدعم SEA C68 بروتوكولات اتصال الناقل EtherCAT أو CANopen ومختلف تعليقات التشفير السائدة. فيما يتعلق بالمدخلات والمخرجات الرقمية، يتميز SEA C68 بـ 6 منافذ إدخال رقمية ومنفذي إخراج رقمي.

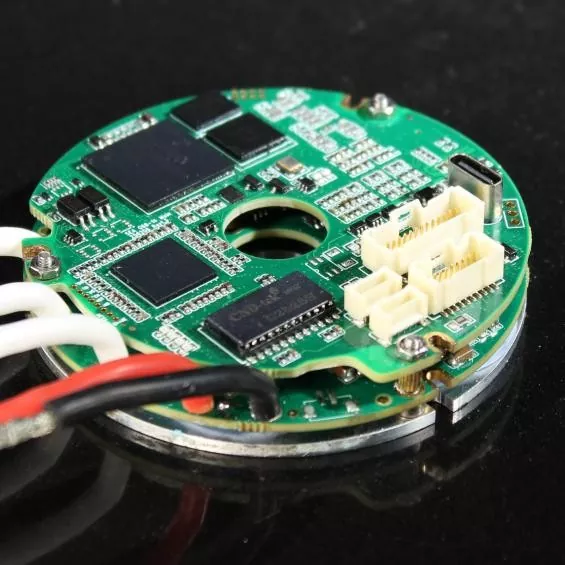

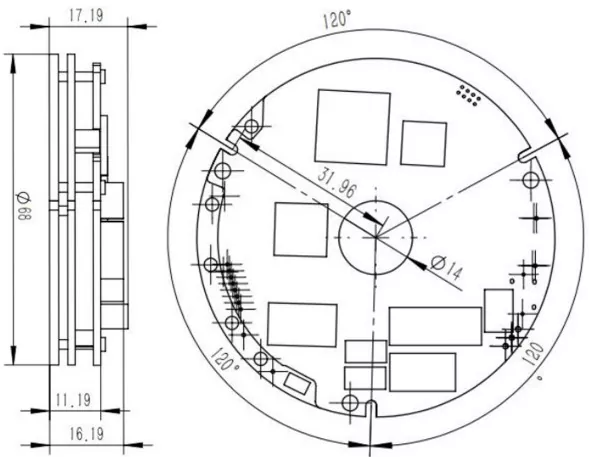

يبلغ قطر SEA C68 الخارجي 68 ملم وهيكل مجوف. ينقسم المنتج إلى ثلاث طبقات. تحتوي الطبقة السفلية على وحدة الطاقة التي تحتوي على مكونات الطاقة؛ الطبقة الوسطى تحتوي على وحدة محرك الأقراص. وتحتوي الطبقة العليا على وحدات التحكم والاتصالات، إلى جانب واجهات مختلفة.
|
حدود |
منظمة |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
الحد الأدنى من الجهد العرض |
VDC |
11 |
||||||||
|
تصنيف الجهد العرض |
VDC |
85 |
65 |
|||||||
|
الحد الأقصى لجهد الإمداد |
VDC |
95 |
75 |
|||||||
|
الحد الأقصى لانتاج الطاقة المستمر |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
الكفاءة (الطاقة المقدرة) |
% |
95 |
||||||||
|
الحد الأقصى لجهد الإخراج |
V |
ما يصل إلى 96% من جهد وصلة التيار المستمر |
||||||||
|
تصنيف العاصمة الحالية |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
التيار المستمر الفعال (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
الذروة الحالية (2 * إيك) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
يحتوي SEA C68 على تيار مقنن للحافلة يبلغ 1-80 أمبير، وتيار فعال مستمر يبلغ 0.7-56.5 أمبير، وأقصى طاقة إخراج مستمرة تبلغ 5600 واط. تتطابق قائمة مكونات الصنف الخاصة بـ SEA C68 مع تلك الخاصة بـ SEA 1-80A. فيما يتعلق بأنواع ردود فعل التشفير، يدعم SEA C68 التعليقات الواردة من التشفيرات المطلقة، وأجهزة التشفير التزايدية، وأجهزة استشعار تأثير هول، والإشارات التناظرية، وأجهزة الحل. مثل SEA 1-80A، يدعم SEA C68 أيضًا ردود الفعل المزدوجة المتزايدة + المطلقة أو المحلل + ردود الفعل المزدوجة المطلقة.
مثل جميع محركات الأقراص المؤازرة DC عالية الدقة من سلسلة SEA MOTION، يمكن تطبيق SEA C68 على جميع مجالات التصنيع المتطورة تقريبًا. إنه يتميز بتصميم حلقي مجوف، أقصى تيار للحافلة يبلغ 80 أمبير، وأقصى طاقة إخراج مستمرة تبلغ 5600 واط. يدعم SEA C68 ردود فعل التشفير المختلفة، ويحتوي على واجهات IO وSTO، ويدعم درجات الحرارة المحيطة التي تصل إلى -45 درجة مئوية.
ويتميز بتصميم حلقي مجوف، وحجم صغير، وقوة عالية، ودعم لمعظم ردود فعل التشفير، بما في ذلك ردود الفعل المزدوجة.
يتميز المنتج بعرض النطاق الترددي العالي والخطية، وهي معلمات أساسية لتقييم أداء منتج محرك الأقراص.
1. محركات مؤازرة متكاملة عالية الأداء؛
2. وحدات مشتركة عالية الأداء

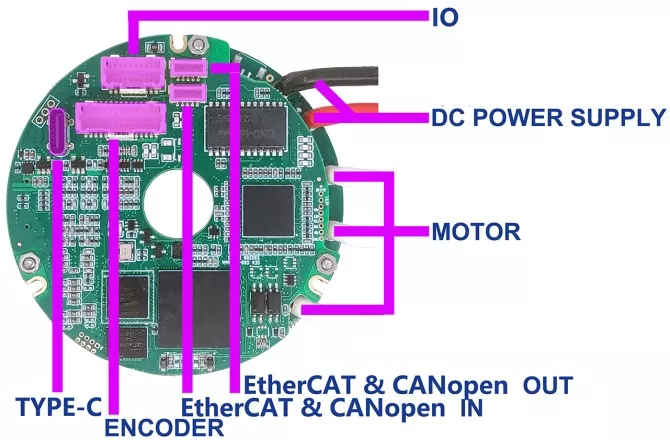

تعريف واجهة SEA C68
