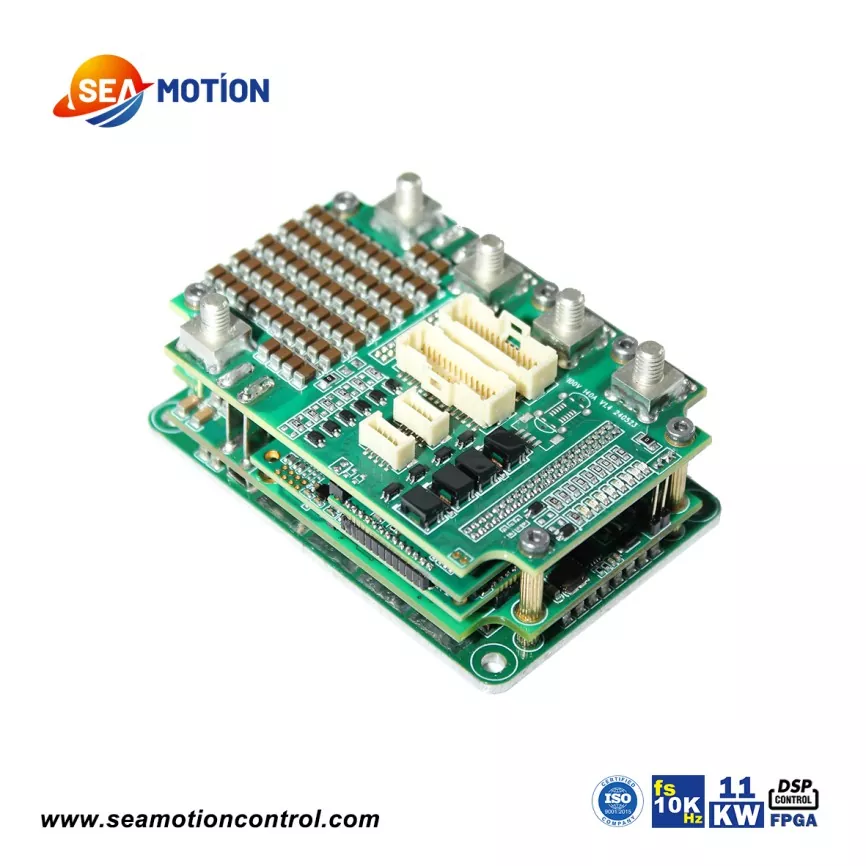

تتميز محركات الأقراص المؤازرة SEA 140A Compact DC بعامل شكل مضغوط لا مثيل له وقدرات قوية لمعالجة البيانات. مثل SEA1-80A، يعتمد SEA140A أيضًا على بنية DSP+FPGA.
وهذا يمنح المنتج إمكانات معالجة بيانات قوية للغاية - نطاق ترددي عالي، واستجابة عالية، ومعالجة متوازية للبيانات. يصل تردد أخذ العينات الحالي للحلقة SEA140A أيضًا إلى 10 كيلو هرتز، ويمتلك خطية استثنائية.
من حيث طاقة الخرج الفعالة المستمرة، يصل SEA140A إلى 11 كيلو واط. وهذا يسمح لمنتجاتنا بتشغيل محركات ذات طاقة أعلى بتيار ناقل يبلغ 140 أمبير. فيما يتعلق بتعليقات برنامج التشفير، فإننا ندعم جميع أنواع تعليقات برنامج التشفير الشائعة تقريبًا. يدعم SEA140A أيضًا ردود الفعل المزدوجة المتزايدة + المطلقة، والمحلل + ردود الفعل المزدوجة المطلقة.

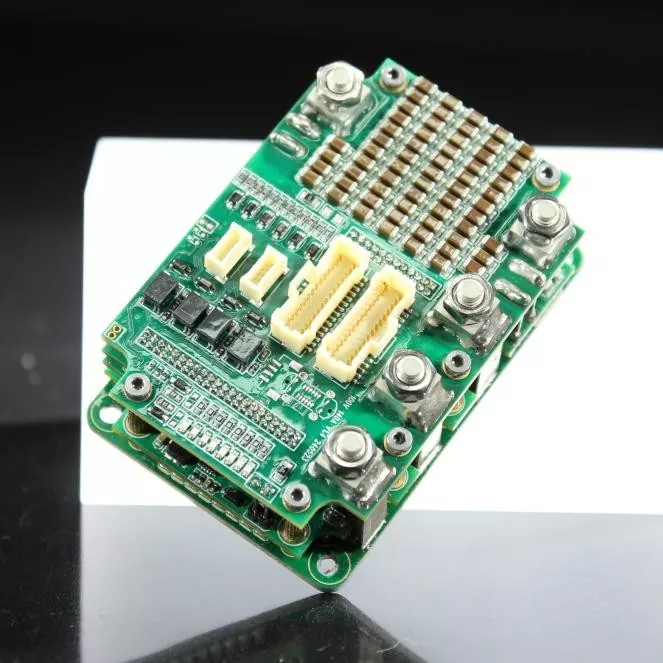

تستخدم سلسلة SEA MOTION من محركات الأقراص المؤازرة DC المدمجة عالية الأداء عملية PCB مكونة من 8 إلى 12 طبقة. تستخدم المنتجات هيكلًا مكدسًا ومثبتًا يعتمد على الوظيفة - تحتوي الطبقة السفلية على وحدة الطاقة، والطبقة التالية على وحدة المحرك، والطبقة التالية على وحدة التحكم، والطبقة التالية على وحدة الاتصال، والطبقة العليا على لوحة الواجهة. مزايا هذا التصميم هي كثافة المكونات العالية، مما يسمح بحجم منتج صغير جدًا؛ التقسيم الوظيفي يقلل من التداخل. وتعمل الركيزة السفلية المصنوعة من الألومنيوم على تعزيز تبديد الحرارة لمكونات الطاقة. العيوب هي ارتفاع تكاليف الإنتاج ودورات التطوير الأطول.
|
المعلمة |
وحدة |
140/100 |
160/80 |
40/200 |
|
الحد الأدنى من الجهد العرض |
VDC |
11 |
11 |
21 |
|
تصنيف الجهد العرض |
VDC |
85 |
65 |
170 |
|
الحد الأقصى لجهد الإمداد |
VDC |
95 |
75 |
195 |
|
الحد الأقصى لانتاج الطاقة المستمر |
كيلوواط |
11 |
10 |
6.4 |
|
الكفاءة (الطاقة المقدرة) |
% |
95 |
95 |
95 |
|
الحد الأقصى لجهد الإخراج |
V |
ما يصل إلى 96% من جهد وصلة التيار المستمر |
||
|
تصنيف العاصمة الحالية |
A |
140 |
160 |
40 |
|
التيار المستمر الفعال (Ic) |
A |
99 |
113 |
28 |
|
الذروة الحالية (2 * إيك) |
A |
— |
— |
— |
يحتوي SEA140A على تيارات ناقلة قصوى تبلغ 140 أمبير و160 أمبير و40 أمبير، مما يتوافق مع الحد الأقصى من الفولتية 100 فولت و80 فولت و200 فولت. مع تيار الناقل 140A، تيار الخرج الفعال المستمر هو 99A، والحد الأقصى لطاقة الخرج المستمرة تصل إلى 11kW. من المهم ملاحظة أن الحد الأقصى للجهد الذي نشير إليه هو أعلى جهد يمكن أن يتحمله المنتج. يجب ألا يعمل المنتج عادةً بأعلى جهد كهربائي لفترات طويلة. نوصي بجهد تشغيل بين الحد الأدنى لجهد الإمداد وجهد الإمداد المقدر.
مثل جميع محركات الأقراص المؤازرة DC المدمجة عالية الأداء في سلسلة SEA MOTION، يمكن تطبيق SEA140A على جميع التطبيقات المتطورة تقريبًا. إنه يتميز بحجم صغير، وسعة تيار عالية، وإخراج طاقة عالي، ويدعم تقريبًا جميع أنواع ردود فعل التشفير، بما في ذلك ردود الفعل التزايدية + المطلقة أو المحلل + ردود الفعل المزدوجة المطلقة.
مع عرض النطاق الترددي العالي، والخطية العالية، والاستجابة العالية، يوفر SEA140A طاقة إخراج مستمرة أكبر مقارنة بـ SEA1-80A. يقوم قسم البحث والتطوير لدينا حاليًا باستكشاف الإنتاج الضخم لكربيد السيليكون كعنصر للطاقة. سيؤدي اعتماد كربيد السيليكون إلى تحسين أداء المنتج.
1. محركات مؤازرة متكاملة عالية الأداء؛
2. الأقراص الدوارة ومعدات محاكاة الحركة.
3. معدات الدوائر المتكاملة وأشباه الموصلات، مثل الأجهزة التي تتطلب مناولة المواد وتتطلب أحمالًا كبيرة؛
4. معدات الأتمتة الصناعية.
5. المركبات والمعدات الخاصة، مثل معدات القيادة الذاتية؛
6. مركبات AGV كبيرة

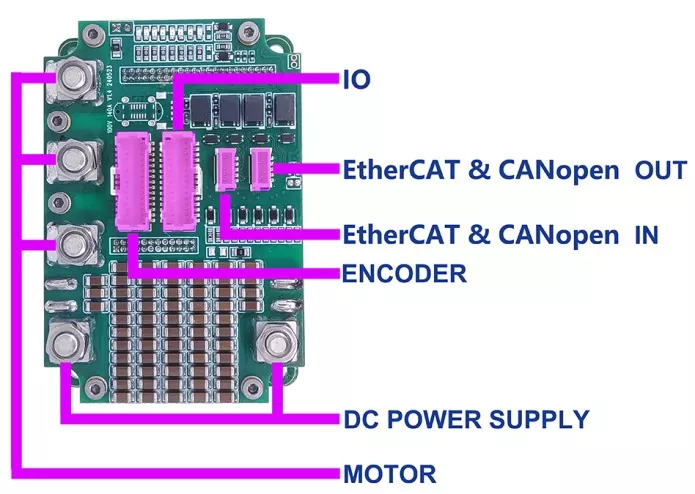

تعريف الواجهة لمحرك سيرفو DC المضغوط SEA 140A
