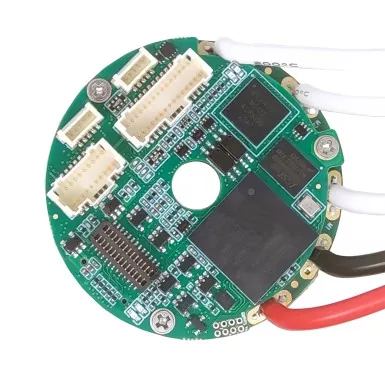

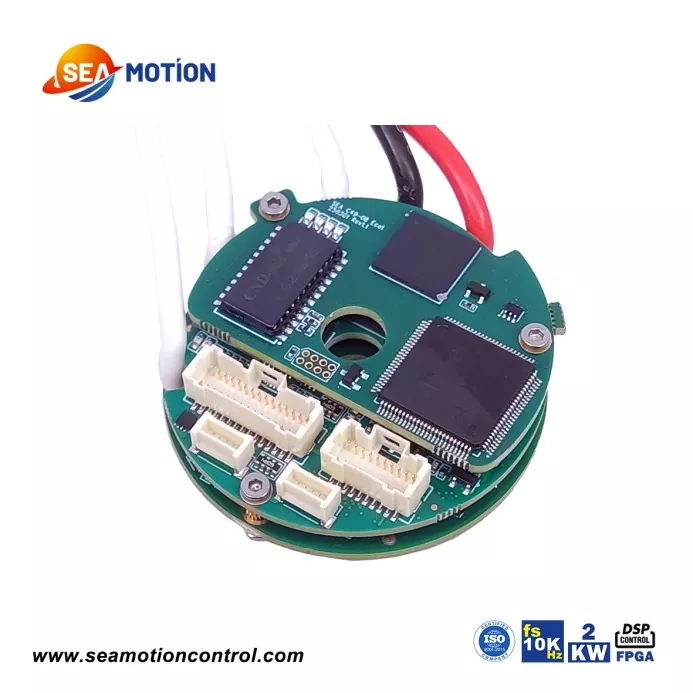

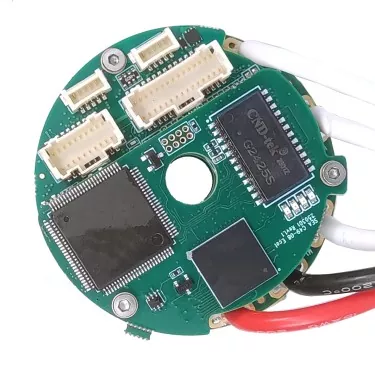

يعد محرك سيرفو DC ذو الجهد المنخفض الدائري SEA C49 هو أصغر منتج في سلسلة SEA MOTION Ring. ولا يزال يستخدم بنية DSP+FPGA، مما يمنحه قدرات معالجة بيانات قوية للغاية. يدعم SEA C49 بروتوكولات اتصال الناقل EtherCAT وCANopen ويدعم التعليقات الواردة من العديد من أجهزة التشفير السائدة. يحتوي SEA C49 على 6 منافذ إدخال رقمية ومنفذي إخراج رقمي.

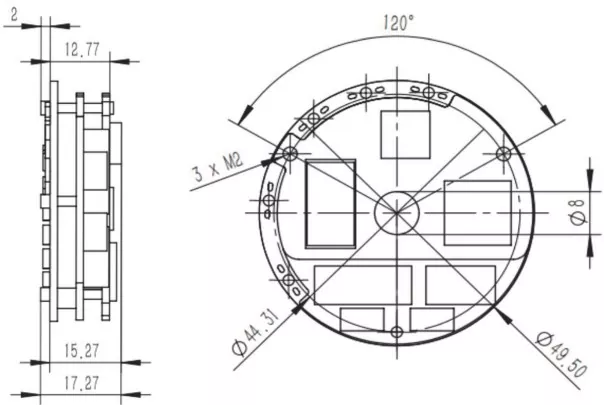

يسمح هيكل الحلقة المجوفة بتثبيت المنتج بسهولة في المحركات ووحدات المفاصل.

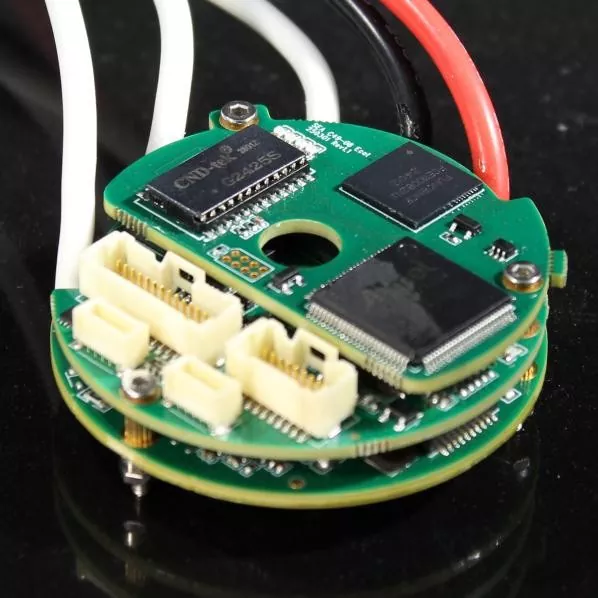

فيما يتعلق بالتيار المقنن، يدعم SEA C49 تيارًا أقصى للحافلة يبلغ 25 أمبير، وهو ما يتوافق مع تيار مستمر فعال يبلغ 17.7 أمبير، وأقصى طاقة إخراج مستمرة تبلغ 2000 واط. يواصل هيكل C49 تصميم وحدة الطاقة السفلية، مع ترتيب وحدة القيادة ووحدة التحكم بشكل تسلسلي لأعلى.
أكبر ميزة للهيكل المجوف على شكل حلقة هو ملاءمته للمنتجات الدائرية، مثل محركات سيرفو DC والوحدات المشتركة.
|
المعلمة |
وحدة |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
|
الحد الأدنى من الجهد العرض |
VDC |
11 |
|||||
|
تصنيف الجهد العرض |
VDC |
85 |
|||||
|
الحد الأقصى لجهد الإمداد |
VDC |
95 |
|||||
|
الحد الأقصى لانتاج الطاقة المستمر |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
|
الكفاءة (الطاقة المقدرة) |
% |
95 |
|||||
|
الحد الأقصى لجهد الإخراج |
V |
ما يصل إلى 96% من جهد وصلة التيار المستمر |
|||||
|
تصنيف العاصمة الحالية |
A |
1 |
3 |
6 |
10 |
15 |
25 |
|
التيار المستمر الفعال (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
|
الذروة الحالية (2 * إيك) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
يحتوي SEA C49 على تيار مقنن للحافلة يبلغ 1-25 أمبير، وتيار فعال مستمر يبلغ 0.7-17.7 أمبير، وقدرة إخراج مستمرة قصوى تبلغ 80-2000 واط.
مثل منتجات سلسلة SEA MOTION الأخرى، يدعم SEA C49 التعليقات الواردة من أجهزة التشفير المطلقة، وأجهزة التشفير التزايدية، وأجهزة Hall، وأجهزة الحل التناظرية. كما أنه يدعم ردود الفعل المزدوجة، إما تزايدي + مطلق أو Hall + مطلق.
فيما يتعلق بمعالجة البيانات، يحتوي SEA C49 على عرض نطاق ترددي للحلقة الحالية أكبر من حلقة مغلقة تبلغ 4 كيلو هرتز، ووقت أخذ العينات الحالي يبلغ 40-125 ميكروثانية، ومعدل أخذ العينات الحالي 25 كيلو هرتز، وتردد التبديل الحالي 3 كيلو هرتز.
مثل جميع محركات الأقراص المؤازرة ذات الجهد المنخفض من سلسلة SEA MOTION، يمكن تطبيق SEAC49 على جميع التطبيقات المتطورة تقريبًا. إنه يتميز بنواة حلقية مجوفة، وحجم صغير، وإخراج طاقة عالي، ويدعم معظم طرق ردود فعل التشفير، بما في ذلك ردود الفعل المزدوجة.
يتميز المنتج بعرض نطاق ترددي وخطي عاليين، حيث يوفر SEA C49 أقصى طاقة إخراج مستمرة تبلغ 2000 واط. ومع ذلك، فإن المنتجات الأخرى في سلسلة SEA MOTION توفر طاقة خرج أعلى وتدعم تيارات أعلى.
1. محركات مؤازرة متكاملة عالية الأداء؛
2. الوحدات المشتركة

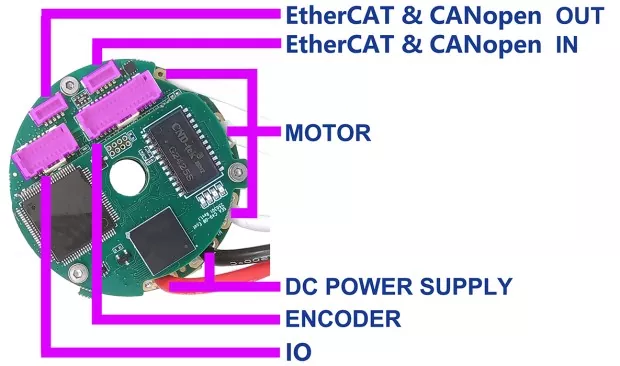

تعريف واجهة SEA C49
