محركات المؤازرة الذكية الصغيرة

يعد محرك المؤازرة الذكي ذو الدائرة SEA C81 أكبر منتج في سلسلة دوائر SEA MOTION. فهو يستخدم بنية DSP+FPGA، مما يؤدي إلى قدرات معالجة بيانات قوية للغاية. يدعم SEA C81 بروتوكولات اتصال الناقل EtherCAT وCANopen ومختلف تعليقات التشفير السائدة. تشتمل أوضاع الحركة SEA C81 على: العتاد الإلكتروني، والكاميرا الإلكترونية، والربط النسبي، ومن نقطة إلى نقطة؛ تشتمل ميزات الحماية القابلة للبرمجة على: خطأ الموضع، والتيار الزائد، والجهد الزائد أو الجهد المنخفض، وI²t، والحمل الزائد لدائرة القصر، ووظائف الحماية الشاملة الأخرى؛ تردد استجابة النبض يصل إلى 2 ميجا هرتز؛ الترشيح الرقمي؛ واجهة تسلسلية RS232 بمعدل باود يصل إلى 115 كيلو بايت؛ وحافلة المنطقة المحلية CAN2.0، المتوافقة مع CANopen DS-402، بمعدل باود يصل إلى 1 ميجا هرتز.

معلمة المنتج (المواصفات)

يحتوي SEA C81 على تيار مقنن للحافلة يبلغ 70 أمبير، و80 أمبير، و140 أمبير، وتيار فعال مستمر يبلغ 49.5 أمبير، و56.5 أمبير، و99 أمبير، وأقصى طاقة إخراج مستمرة تبلغ 11 كيلو واط.

مثل منتجات سلسلة SEA MOTION الأخرى، يدعم SEA C81 التعليقات الواردة من أجهزة التشفير المطلقة، وأجهزة التشفير التزايدية، وأجهزة استشعار تأثير Hall، والإشارات التناظرية، وأجهزة الحل. كما أنه يدعم ردود الفعل المزدوجة، إما تزايدي + مطلق أو تأثير هول + مطلق.

فيما يتعلق بمعالجة البيانات، يحتوي SEA C81 على عرض نطاق ترددي للحلقة الحالية أكبر من حلقة مغلقة تبلغ 4 كيلو هرتز، ووقت أخذ عينات حالي يتراوح بين 40-125 ميكروثانية، ومعدل أخذ عينات حالي يبلغ 25 كيلو هرتز، وتردد تخفيف حالي يبلغ 3 كيلو هرتز.

ميزة المنتج والتطبيق

مثل جميع محركات المؤازرة الذكية من سلسلة SEA MOTION، يمكن تطبيق SEAC81 على جميع التطبيقات المتطورة تقريبًا. ويتميز بتصميم حلقي مجوف، وحجم صغير، وطاقة عالية، ويدعم معظم طرق ردود فعل التشفير، بما في ذلك ردود الفعل المزدوجة.

يتميز المنتج بعرض نطاق ترددي وخطي عاليين، حيث يوفر SEAC81 طاقة إخراج مستمرة قصوى تبلغ 11 كيلو واط.

التطبيقات الرئيسية لـ SEA C81 هي كما يلي:

1. محركات مؤازرة متكاملة عالية الأداء؛

2. الوحدات المشتركة

تفاصيل الإنتاج

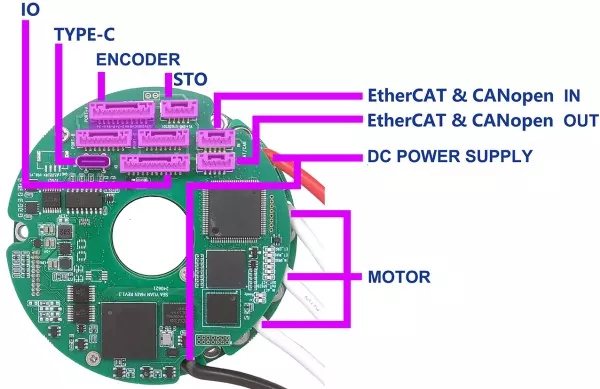

تعريف واجهة SEA C81

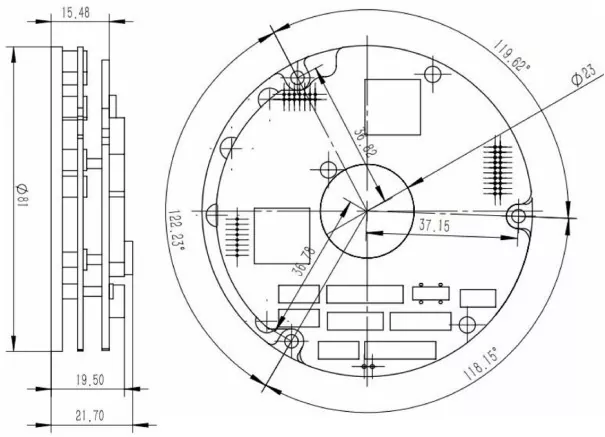

حجم المنتج/مم

فيديو المنتجات
