لماذا تعتبر الوحدات التوافقية المشتركة المتكاملة هي مستقبل التصاميم البشرية؟

2026-07-28 0 اترك لي رسالة

تشهد صناعة الروبوتات العالمية طفرة غير مسبوقة، مدفوعة بالتقدم السريع في الروبوتات البشرية، والحيوانات الرباعية (الكلاب الآلية)، والأذرع التعاونية (الروبوتات). بالنسبة لفرق البحث والتطوير في مجال الروبوتات ومديري المصادر، فإن تصميم مفاصل عالية الأداء من الصفر يمثل عنق الزجاجة الكبير. يمكن أن يؤدي اختيار المكونات القياسية وهندسة المحاذاة وتصغير السائق إلى تأخير وقت طرح المنتج في السوق لعدة أشهر.

لتسريع عملية التسويق، يبتعد المصنعون ذوو التفكير المستقبلي عن مصادر المكونات المجزأة ويعتمدون حلولاً متكاملة تمامًا. الالوحدة التوافقية المشتركةبرزت كخيار نهائي للجيل القادم من الروبوتات الرشيقة التي تتطلب كثافة طاقة قصوى ودقة على مستوى الميكرون.

أقل،حركة البحر، شركة رائدة في تكامل سلسلة التوريد للتحكم في الحركة، تستكشف اختراقات التصميم، وتحليلات المقارنة، والمواصفات الفنية لوحداتنا المشتركة التوافقية الجديدة من سلسلة JYH-D، والتي تدخل الآن إنتاج دفعة صغيرة والتسليم العالمي.

1. قوة تكامل سلسلة التوريد: حل معضلة البحث والتطوير في مجال الروبوتات

يعد دمج محرك عزم الدوران بدون إطار، وأجهزة التشفير المزدوجة، ومخفض النسبة العالية، ومحرك متخصص في هيكل محكم وخفيف الوزن تحديًا هندسيًا هائلاً. تعالج SEA MOTION هذا الأمر من خلال دمج سلسلة توريد التحكم في الحركة في مرحلة البحث والتطوير الأولية:

تكامل لا مثيل له 4 في 1:تشتمل سلسلة JYH بسلاسة على محرك عزم دوران ممتاز بدون إطار بقدرة 48 فولت تيار مستمر، وردود فعل تشفير مزدوجة عالية الدقة (17-18 بت)، ومحرك مشترك أحادي اللوحة SEA مخصص، ومخفض توافقي عالي الدقة في وحدة واحدة متماسكة.
تصميم أنيق للعمود المجوف:يتميز بقطر عمود مجوف كبير (يصل إلى 27 مم في الموديلات الأكبر)، مما يسمح للمهندسين بتوجيه خطوط الطاقة الداخلية وحافلات الاتصالات وخطوط الهواء بشكل نظيف من خلال المفصل دون التواء أو التعرض.
تكاليف المشتريات التي يمكن التحكم فيها:من خلال استخدام المكونات الداخلية القياسية عالية الاستقرار والاستفادة من شراكاتنا الإستراتيجية مع الشركات المصنعة لأجهزة التشفير المحلية المتميزة (مثل KINGKONG، التي تعتبر SEA MOTION الموزع الحصري لها في شرق الصين)، فإننا نخفض بشكل كبير تكاليف المكونات السائبة لعملائنا.

2. المقارنة الفنية: لماذا تتفوق الوحدات التوافقية على الماكينات الكوكبية والقياسية

عند هندسة المفاصل الآلية، يعد فهم المفاضلات الهيكلية أمرًا حيويًا لتحسين السرعة وعزم الدوران والدقة:

الوحدات المشتركة التوافقية مقابل الوحدات الكوكبية المشتركة:في حين أن علب التروس الكوكبية أبسط وتوفر مزايا من حيث التكلفة، إلا أنها لا تتمتع بالتحكم الدقيق في السرعة. تتميز وحدات المفاصل التوافقية برد فعل عكسي للعتاد منخفض للغاية (يصل إلى 10 ثانية قوسية) وكثافة عزم دوران فائقة، مما يجعلها لا غنى عنها لخوارزميات التوازن المعقدة في حركيات الإنسان والقدمين.
الوحدات المشتركة التوافقية مقابل المحركات المؤازرة DC المتكاملة:تفتقر المحركات المؤازرة المدمجة القياسية إلى مضاعفة عزم الدوران القصوى والاكتناز المعماري المطلوب للأطراف الآلية ذات درجة الحرية العالية. توفر سلسلة JYH مقاطع عزم دوران عالية ومستمرة بطول طولي أقصر بكثير.

3. مصفوفة اختيار النموذج: مواصفات سلسلة JYH-D

لتلبية حدود الوزن الهيكلي المتنوعة ومتطلبات عزم الدوران، قام فريق SEA MOTION الفني بتطوير مجموعة وحدات مشتركة متعددة الاستخدامات بأقطار خارجية تتراوح من 70 مم إلى 110 مم:

المعلمة	وحدة	JYH-D70	جيه-D80	JYH-D90	JYH-D110
قوة المحرك	W	210	188	270	485
نسب التروس المتاحة	—	51 / 81 / 101
نطاق عزم الدوران الأقصى	ن · م	26 - 42	37 - 62	57 - 90	86 - 155
رد فعل عنيف والعتاد	com.arcsec	10 - 20	10 - 20	10 - 20	10 - 20
قطر رمح جوفاء	مم	13	18	18	27
الوزن الإجمالي	g	900	1000	1200	2700

يتميز برنامج التشغيل المؤازر DC ذو اللوحة الواحدة لدينا حاليًا بدعم قوي لبروتوكول الاتصال CAN. لضمان التكامل المرن مع الشبكات الآلية واسعة النطاق، يجري تطوير متغيرات ناقل الاتصالات EtherCAT وCANFD وRS485 المتقدمة بشكل نشط بواسطة فريقنا الفني.

4. التكامل بين الصناعات المتعددة: حيث تجتمع الدقة العالية مع العمل الميداني

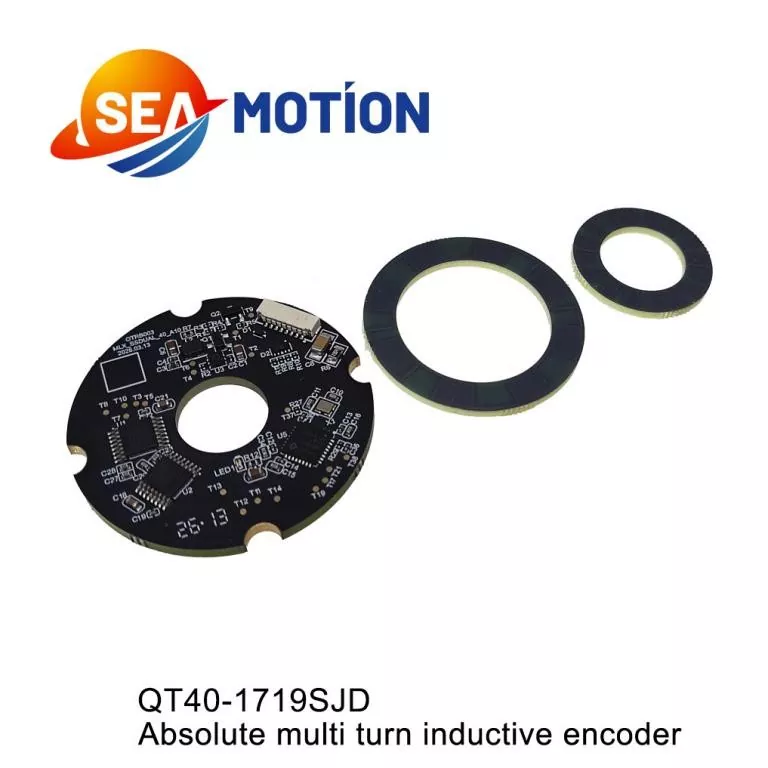

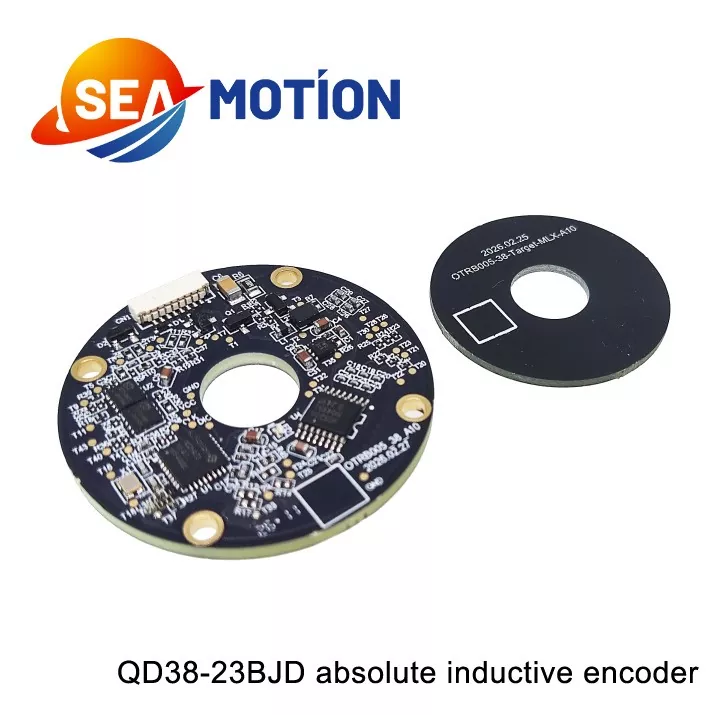

بفضل بنيات التغذية المرتدة للتشفير المغناطيسي أو الاستقرائي المزدوج (دقة 17-18 بت)، توفر سلسلة JYH موثوقية ميدانية استثنائية عبر الأسواق الصناعية والروبوتية المتطورة:

الروبوتات البشرية والروبوتات المحاكاة الحيوية:توفير تعديلات ديناميكية واضحة على عزم الدوران مطلوبة للحركة الذاتية، وتشغيل الركبة/الورك، واستعادة التوازن المعقد.
روبوتات الحصاد الزراعي:يعمل كمفصل صغير الحجم وعالي عزم الدوران لأذرع قطف الفاكهة وقطع الخضروات اللطيفة والموجهة بالرؤية والتي تعمل في سيناريوهات الزراعة الخارجية.
الروبوتات التعاونية وAGVs:تشغيل أذرع التصنيع متعددة المحاور التي تتطلب قيودًا دقيقة على ردود فعل القوة للعمل بأمان جنبًا إلى جنب مع العمالة البشرية.

5. قم بتسريع خط أنابيب الروبوتات الخاص بك باستخدام حركة البحر

بدءًا من مخططات التصميم الأولية وحتى تسليم الدفعات الصغيرة الموثوقة، توفر SEA MOTION للفرق الهندسية العالمية إمكانية الوصول المباشر إلى مكونات التحكم في الحركة المتميزة من المصنع. نحن ندعم أجهزتنا بخبرة كاملة في تصميم مشاريع التشغيل المخصصة، مما يؤدي إلى سد الفجوة بين معايير مكونات السيارات المحلية الرئيسية والامتثال الصناعي العالمي.
