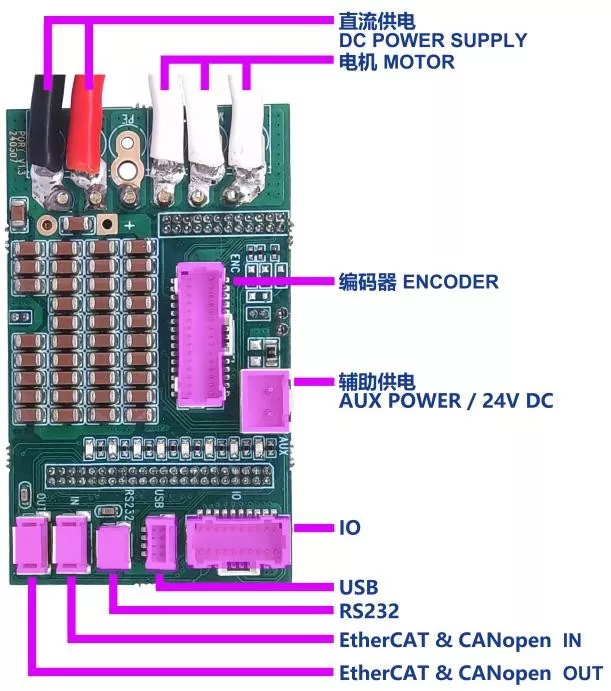

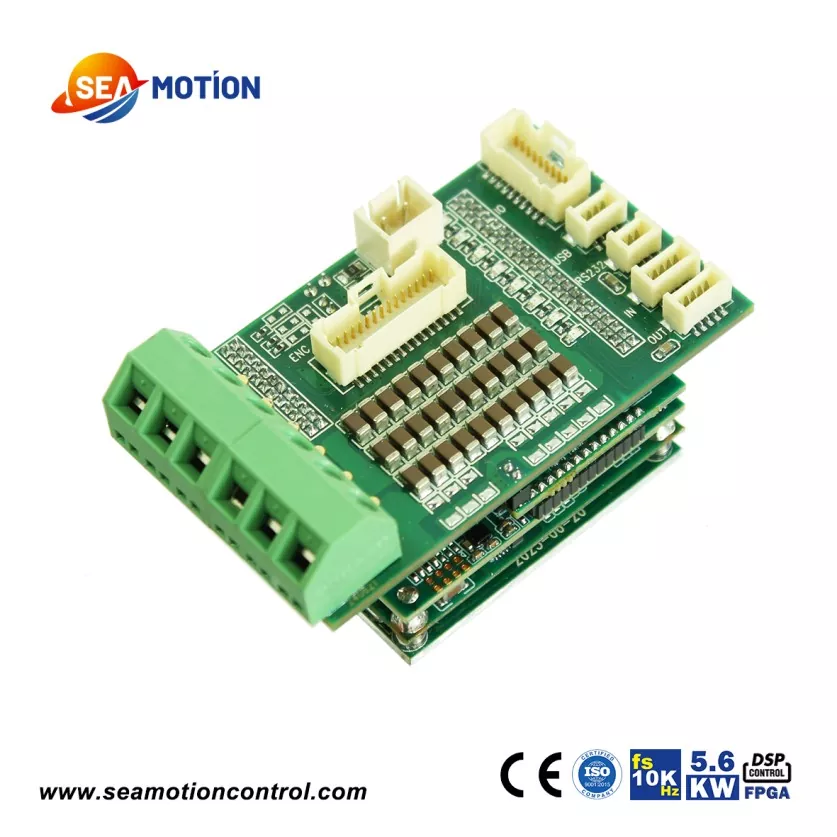

تتميز محركات الأقراص المؤازرة SEA1-80A Micro Dc بحجم صغير للغاية وكثافة طاقة عالية. يمكن لمحرك الأقراص هذا بحجم البيضة أن ينتج بشكل مستمر ما يصل إلى 5600 واط من الطاقة الفعالة. ويتميز بتردد أخذ العينات 10 كيلو هرتز، و6 مدخلات رقمية، و2 مخرجات رقمية. تدعم واجهته الغنية جميع تعليقات التشفير تقريبًا، بما في ذلك التعليقات المزدوجة المتزايدة والمطلقة، بالإضافة إلى ردود الفعل المزدوجة المطلقة والمحلل.
يمكن تطبيق محركات الأقراص المؤازرة SEA1-80A Micro Dc على جميع المجالات تقريبًا. إن حجمه الصغير جدًا، ودقته العالية جدًا، وقدرته الحالية العالية جدًا، وتعدد استخداماته القوية هي المزايا التي يجلبها محرك SEA1-80A إلى المنتج.

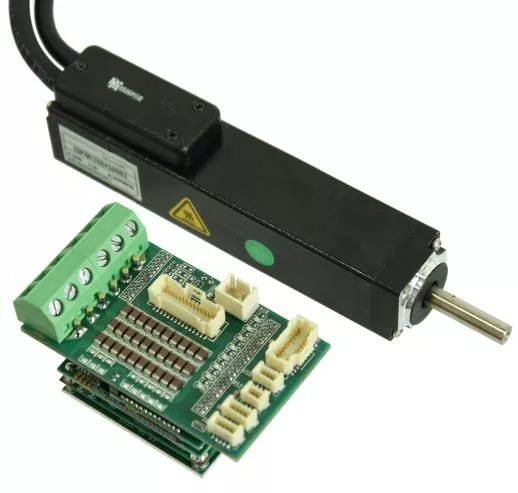

هذا هو حل التحكم في الحركة من JINGYUE Technology استنادًا إلى محرك سيرفو SEA dc ومحرك سيرفو ذو شفة 8 مم، والذي تم استخدامه على نطاق واسع في أدوات ربط القوالب.

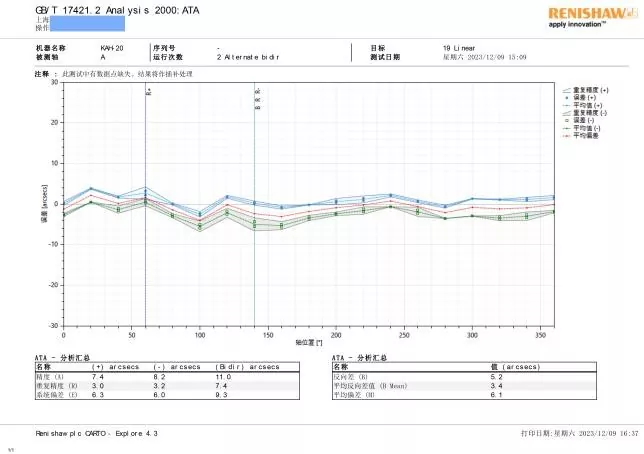

يستخدم محرك سيرفو SEA DC بنية DSP+FPGA، التي تمنح المنتج استجابة عالية السرعة لا مثيل لها وقدرات معالجة بيانات قوية. استخدمنا مقياس تداخل ليزر Renishaw لاختبار دقة التحكم في محرك سيرفو SEA DC، وأظهرت النتائج أن محرك سيرفو SEA DC يعمل بشكل ممتاز.
تتضمن سلسلة SEA من محركات الأقراص المؤازرة DC حاليًا سلسلة مربعة 1-80A، 140A، 210A؛ وسلسلة الحلقات C49، C68، C81 (بقطر خارجي مجوف 49 مم، 68 مم، و81 مم على التوالي).
|
حدود |
منظمة |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
الحد الأدنى من الجهد العرض |
VDC |
11 |
||||||||
|
تصنيف الجهد العرض |
VDC |
85 |
65 |
|||||||
|
الحد الأقصى لجهد الإمداد |
VDC |
95 |
75 |
|||||||
|
الحد الأقصى لانتاج الطاقة المستمر |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
الكفاءة (الطاقة المقدرة) |
% |
95 |
||||||||
|
الحد الأقصى لجهد الإخراج |
V |
ما يصل إلى 96% من جهد وصلة التيار المستمر |
||||||||
|
تصنيف العاصمة الحالية |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
التيار المستمر الفعال (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
الذروة الحالية (2 * إيك) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
التيارات المقدرة لمحرك سيرفو SEA1-80A DC هي 1A، 3A، 6A، 10A، 15A، 25A، 50A، 70A، و 80A (80V).
الفولتية المقدرة هي 100 فولت و 80 فولت. ومع ذلك، نوصي باستخدام جهد الإمداد المقدر لتشغيل برنامج التشغيل، وألا يتجاوز الحد الأقصى لجهد الإمداد القيم
في الجدول.
تشير أرقام الجهد والتيار المذكورة أعلاه إلى الجهد والتيار لحافلة إمداد الطاقة. في الواقع، سيكون الجهد والتيار الواصلين إلى خطوط الطور أقل من القيم
في خط الحافلات.
عند اختيار منتج محرك الأقراص، يجب أن تؤخذ المعلمة "التيار المستمر الفعال" بعين الاعتبار.
الحد الأقصى لطاقة الخرج المستمر لـ SEA1-80A هو 5.6 كيلو واط.
نحن نصف منتج محرك الأقراص SEA1-80A بالخصائص التالية:
1. حجمها صغير جدًا، بحجم البيضة فقط.
2. كثافة طاقة عالية جدًا، تدعم محركات DC حتى 5.6KW.
3. دقة تحكم عالية للغاية، تدعم التعليقات الواردة من جميع أجهزة التشفير السائدة تقريبًا. يدعم ردود الفعل المزدوجة التزايدية + المطلقة، والمحلل + ردود الفعل المزدوجة المطلقة.
4. تردد أخذ العينات الحالي 10 كيلو هرتز، عرض النطاق الترددي العالي، الخطية العالية، والاستجابة العالية.
5. مجموعة واسعة من التطبيقات.
ويمكن تطبيقه على جميع الصناعات تقريبا. بالنسبة للتطبيقات التي تتطلب تحكمًا دقيقًا في الحركة، فإن SEA1-80A مناسب تمامًا بشكل خاص.
لقد تم استخدام محرك سيرفو DC على نطاق واسع في صناعة الاستخبارات المتجسدة. قامت إحدى الشركات المصنعة الصينية الشهيرة للذئاب الآلية بشراء واستخدام محرك سيرفو SEA1-80A DC في منتجاتها من الذئاب الآلية.
في مجال الأجهزة الطبية، يتم استخدام منتجات محرك سيرفو SEA 1-80A DC في الروبوتات الجراحية، والهياكل الخارجية، ومعدات الاختبار البيوكيميائية.
في مجال الدوائر المتكاملة ومعدات أشباه الموصلات، يتم استخدام SEA1-80A في معالجة الرقاقات، وآلات التقطيع، ورابط القوالب، ومحطات التحقيق، وآلات الوضع. تُستخدم منتجات سلسلة SEA من JINGYUE TECHNOLOGY أيضًا على نطاق واسع في الأقراص الدوارة الرادارية، ومحاكاة الحركة، ومعدات التتبع الكهروضوئية، ودافعات المضخات بدون عمود. نحن المورد الأساسي لـ 90% من مصنعي الأقراص الدوارة في الصين.

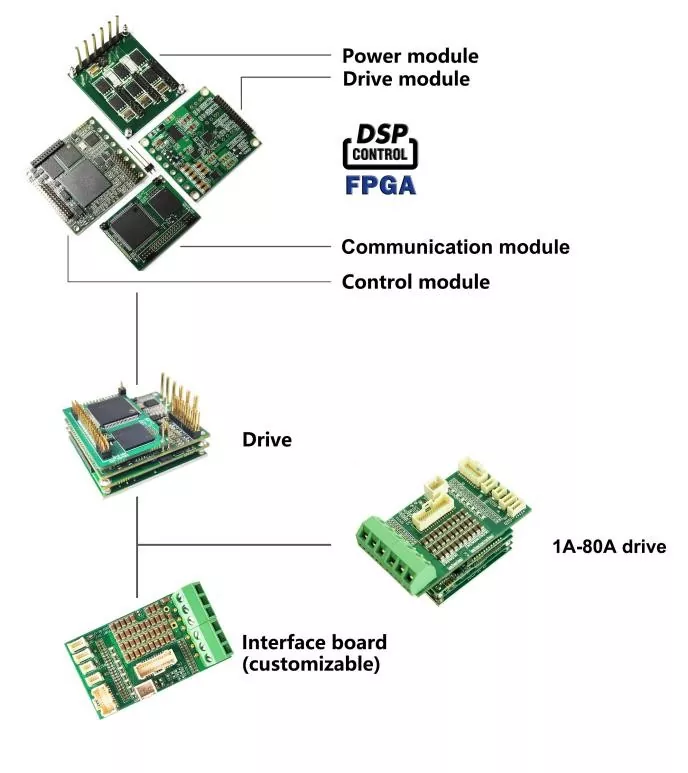

يتكون محرك سيرفو SEA 1-80A dc من خمسة أجزاء: وحدة طاقة تعتمد على المشتت الحراري المصنوع من الألومنيوم، ووحدة القيادة، ووحدة التحكم، ووحدة الاتصال، ولوحة الواجهة.
نحن نقوم بالاستعانة بمصادر خارجية لتكنولوجيا التركيب السطحي (SMT) في مصانع SMT المعروفة. نقوم بفحص كل طبقة من PCB للتأكد من أن المنتجات شبه المصنعة SMT سليمة. بعد ذلك، نقوم بتجميع لوحة الطاقة ولوحة القيادة وتثبيتها ولحامها، ثم فحصها مرة أخرى. فقط المنتجات شبه النهائية التي تجتاز الفحص تنتقل إلى العملية التالية، حيث يتم تثبيت لوحة التحكم ولحامها على وحدة التجميع.
وهذا يعني أن منتجاتنا تخضع لما مجموعه 12 عملية فحص بدءًا من لوحة PCB واحدة وحتى المنتج النهائي. عمليات التفتيش هذه ليست فحوصات عشوائية، بل فحوصات إلزامية.
تحتاج المنتجات أيضًا إلى الخضوع لاختبارات التقادم، واختبارات درجات الحرارة القصوى (إذا لزم الأمر)، واختبار ما قبل المستودع، واختبار ما قبل الشحن.
يتم تحديد طريقة إمداد الطاقة وأسلاك المحرك بناءً على التيار. إذا كان التيار أقل من 25 أمبير، نستخدم منافذ التوصيل السريع. إذا كان التيار أكبر من 25 أمبير، أقوم بلحام الأسلاك للعميل.

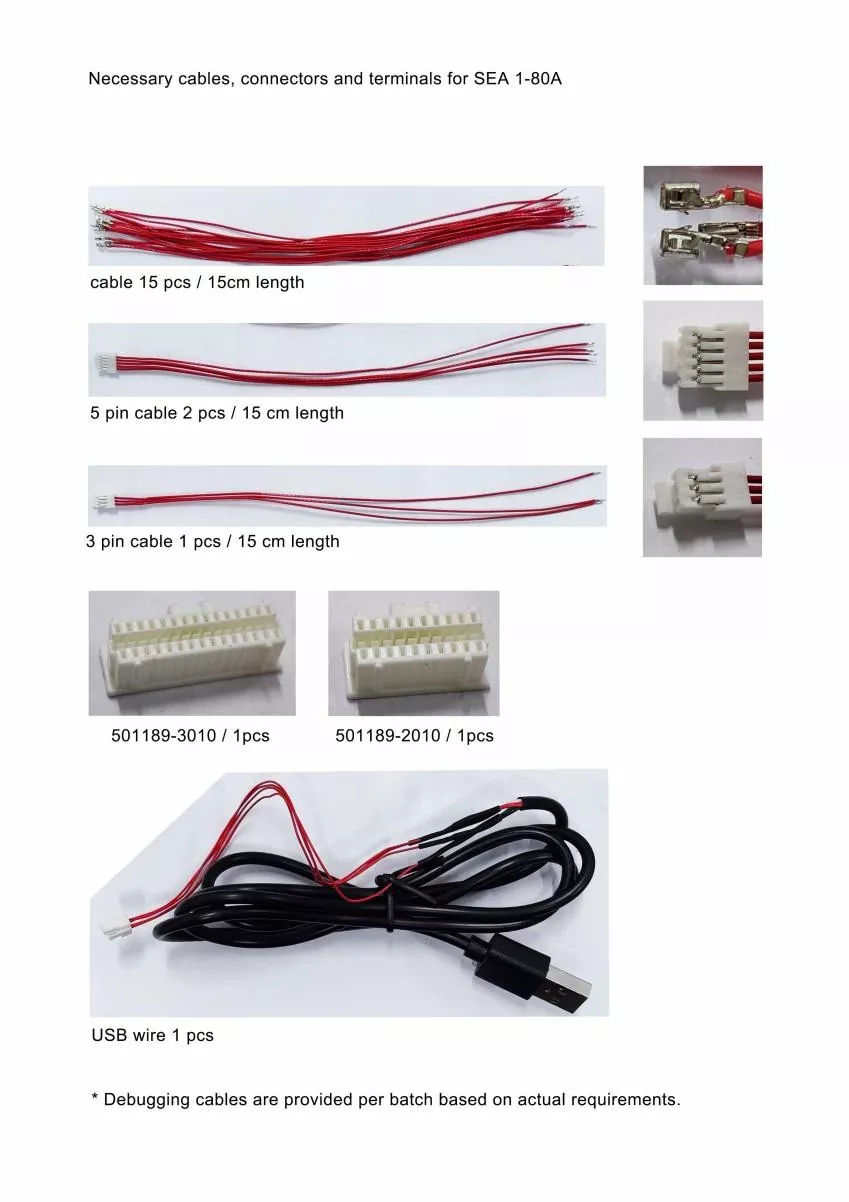

نحن نقدم لعملائنا الكابلات اللازمة لتصحيح أخطاء المنتج.
