جينجيويوفر المتقدمةمحركات عزم الدوران بدون إطارللمهندسين ومصنعي المعدات الذين يبحثون عن حلول حركة مدمجة وعالية عزم الدوران وذات دفع مباشر. من خلال فصل العضو الدوار والعضو الثابت عن أغلفة المحركات التقليدية، تتيح هذه البنية تكاملًا ميكانيكيًا أكثر مرونة، واستجابة ديناميكية عالية، وحركة دورانية دقيقة للروبوتات، ومعدات أشباه الموصلات، والأنظمة الطبية، وآلات CNC، وغيرها من التطبيقات الصعبة.
تم تصميم محركات عزم الدوران بدون إطار لوضع المحرك مباشرة داخل الهيكل الميكانيكي بدلاً من الاعتماد على محرك تقليدي أو علبة تروس أو أداة توصيل أو ناقل حركة بحزام. يمكن لبنية الدفع المباشر هذه أن تقلل من خسائر ناقل الحركة الميكانيكي مع توفير كثافة عزم دوران عالية، وقصور ذاتي منخفض للدوار، وصلابة عالية، وتحكم سريع الاستجابة في الحركة. بالنسبة لمعدات الأتمتة الحديثة، فإن القدرة على تخصيص أنماط اللف والدوائر المغناطيسية والأبعاد وتكوينات الأسلاك تجعل المحركات بدون إطار ذات قيمة خاصة عندما تكون مساحة التثبيت وأداء تحديد المواقع والتكامل الميكانيكي أمرًا بالغ الأهمية.
1. ما هي محركات عزم الدوران بدون إطار؟
2. لماذا تعتبر محركات عزم الدوران بدون إطار مهمة؟
4. كيف يجب عليك تقييم مواصفات المحرك؟
5. أين يتم استخدام محركات عزم الدوران بدون إطار؟
6. كيف يمكن للمهندسين اختيار المحرك المناسب؟
7. ما الذي يجب مراعاته أثناء التكامل؟

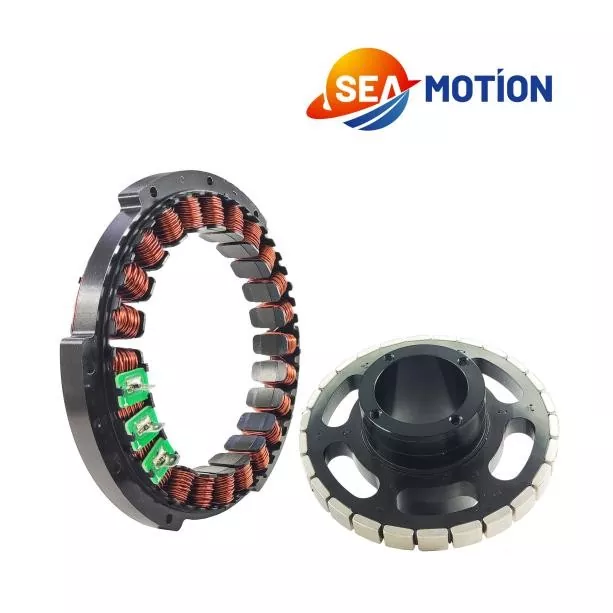

محرك عزم الدوران بدون إطار هو محرك متزامن ذو مغناطيس دائم يتم تشغيله بشكل مباشر ويتم توفيره بشكل أساسي كمجموعات منفصلة للدوار والجزء الثابت بدلاً من كمحرك مبيت كامل. يمكن دمج المكونات مباشرة في الهيكل الميكانيكي للعميل، مما يسمح لمصمم الماكينة بتحديد الهيكل والمحامل وترتيب العمود وموضع التشفير والعناصر الميكانيكية الأخرى وفقًا للتطبيق.
على عكس محرك سيرفو التقليدي الذي غالبًا ما يتطلب علبة تروس أو أداة توصيل أو حزام لنقل عزم الدوران إلى الحمل، فإن التصميم بدون إطار يضع مصدر عزم الدوران الكهرومغناطيسي مباشرة عند نقطة الدوران. يمكن أن يؤدي ذلك إلى تبسيط مسار ناقل الحركة الميكانيكي والقضاء على رد الفعل العكسي المرتبط بالأنظمة التقليدية التي تعمل بالتروس.
يكون التصميم مفيدًا بشكل خاص عندما تتطلب المعدات هيكلًا مدمجًا، أو نسبة عالية من عزم الدوران إلى الحجم، أو تسارعًا وتباطؤًا سريعًا، أو تحديد موضع دوار دقيق. اعتمادًا على النموذج وتكوين الملف، يمكن للمنتجات المتاحة أن تغطي متطلبات الجهد والسرعة وعزم الدوران والتيار والطاقة المختلفة.
نظرًا لأن المعدات الصناعية أصبحت أصغر حجمًا وأكثر ذكاءً، فإن ترتيبات المحركات التقليدية يمكن أن تخلق قيودًا ميكانيكية. يتطلب محرك سيرفو الكامل مساحة تركيب لمبيته وقد يتطلب أيضًا مكونات نقل إضافية. تعمل هذه المكونات على زيادة عدد الواجهات الميكانيكية بين المحرك والحمل.
توفر محركات عزم الدوران بدون إطار طريقة أخرى. يمكن دمج العضو الدوار والجزء الثابت في هيكل الآلة، مما يسمح للمهندسين ببناء المحرك حول التطبيق بدلاً من إعادة تصميم التطبيق حول جسم محرك قياسي.
تعد كثافة عزم الدوران العالية أحد الأسباب الرئيسية التي تجعل المهندسين يفكرون في تكنولوجيا المحركات بدون إطار. ومن خلال إزالة مكونات الهيكل وناقل الحركة غير الضرورية، يمكن دمج المحرك بالقرب من الحمل. يعد هذا ذا قيمة خاصة في المفاصل الآلية، والطاولات الدوارة، ومراحل أشباه الموصلات، والتطبيقات الأخرى حيث يكون حجم التثبيت المتاح محدودًا.
يمكن لأنظمة النقل التقليدية القائمة على التروس أن تؤدي إلى رد فعل عنيف، وامتثال، وأخطاء ميكانيكية. يلغي محرك الدفع المباشر الحاجة إلى العديد من مكونات ناقل الحركة هذه. عندما يتم دمجه مع جهاز تغذية راجعة مناسب عالي الدقة ووحدة تحكم مؤازرة، يمكن للنظام الناتج أن يوفر أداء تحديد موقع عالي الاستجابة.
يسمح القصور الذاتي المنخفض للدوار للمحرك بتغيير السرعة بسرعة. تعتبر هذه الخاصية ذات قيمة بالنسبة للمعدات التي تقوم بدورات بدء وإيقاف متكررة، أو تحديد المواقع بسرعة، أو تغييرات الاتجاه المتكررة. في الأتمتة الدقيقة، يمكن أن تساهم الاستجابة الأسرع في تقليل أوقات الدورات مع الحفاظ على الحركة الخاضعة للتحكم.
نظرًا لأن العضو الدوار والعضو الثابت مكونان منفصلان، يتمتع المصممون بحرية أكبر في تحديد كيفية تناسب المحرك مع الماكينة. يمكن أيضًا أخذ الهياكل المجوفة في الاعتبار عندما تحتاج الكابلات أو الخطوط الهوائية أو المسارات البصرية أو المكونات الأخرى إلى المرور عبر المجموعة الدوارة.
تتطلب التطبيقات المختلفة خصائص حركية مختلفة. يمكن للمورد المحترف أن يدعم الاختلافات في أنماط اللف، وتصميم الدوائر المغناطيسية، وطرق التعبئة والتغليف، وترتيبات الأسلاك، والأبعاد المادية. وهذا يجعل التكنولوجيا بدون إطار مناسبة لكل من المعدات القياسية ومشاريع تصنيع المعدات الأصلية المتخصصة.
إن اختيار المحرك فقط من خلال عزم الدوران المقدر لا يكفي. يجب على المهندسين تقييم نقطة التشغيل الكاملة، بما في ذلك الجهد والسرعة وعزم الدوران المستمر وعزم الدوران الأقصى والتيار والظروف الحرارية والقصور الذاتي للدوار ومتطلبات التحكم.
| مواصفة | لماذا يهم؟ | الاعتبارات الهندسية النموذجية |
|---|---|---|
| الجهد المقنن | يحدد متطلبات التشغيل الكهربائية | تطابق محرك المؤازرة المتاحة وهندسة الطاقة |
| السرعة المقدرة | يحدد القدرة على التشغيل المستمر | النظر في سرعة التشغيل المطلوبة وملف التسارع |
| عزم الدوران المقدر | يمثل قدرة عزم الدوران المستمر | تشمل عزم دوران الحمل وهامش أمان التطبيق |
| ذروة عزم الدوران | يدعم ظروف التحميل العالي لمدة قصيرة | مهم للتسارع والحركة الديناميكية |
| التصنيف الحالي | يؤثر على المحرك والمتطلبات الحرارية | تأكد من أن وحدة التحكم يمكنها توفير التيار المطلوب بشكل مستمر |
| الذروة الحالية | يحدد الناتج الديناميكي قصير المدى | تحقق من قدرة محرك الذروة الحالية |
| معلمات اللف | تؤثر على الاستجابة الكهربائية وضبط التحكم | مطابقة معلمات المحرك مع نظام المؤازرة المحدد |
على سبيل المثال، يمكن أن تتراوح التكوينات المتاحة من المحركات الصغيرة مثل 25LW01، المقدرة بـ 0.05 نيوتن متر، إلى التكوينات الأكبر مثل 76ZWS03، والتي توفر عزم دوران مقدر يبلغ 3.3 نيوتن متر وعزم دوران أقصى يبلغ 10 نيوتن متر. يعتمد الاختيار الصحيح على ملف الحركة الكامل بدلاً من حجم المحرك وحده.
الهيكل الميكانيكي المرن للمحرك بدون إطار يجعله مناسبًا للعديد من الصناعات الدقيقة. تشمل التطبيقات النموذجية ما يلي:
لمزيد من المعلومات حول بنية المنتج والتكوينات المتاحة، يمكن للمهندسين مراجعةصفحة منتج محركات عزم الدوران بدون إطار.
تساعد عملية الاختيار المنهجية على منع مشاكل الحجم الصغير والسخونة المفرطة والتوافق. قبل طلب عرض أسعار للمحرك، يجب على المهندسين تحديد المعلمات التالية:
تتيح مشاركة هذه التفاصيل مع مورد فني إمكانية تقييم تكوين المحرك وفقًا لملف تعريف الحمل الحقيقي بدلاً من الاعتماد فقط على تصنيف المحرك الاسمي.
توفر المحركات بدون إطار الحرية الميكانيكية، لكن التكامل الناجح يتطلب هندسة دقيقة. يجب تركيب العضو الدوار والعضو الثابت بتركيز مناسب، والتحكم في فجوة الهواء، والصلابة الميكانيكية، والإدارة الحرارية.
التجميع الكهربائي له نفس القدر من الأهمية. يجب أن يكون ملف الجزء الثابت متصلاً بشكل صحيح بمحرك الأقراص، في حين يجب أن يكون نظام التغذية المرتدة محاذاة بدقة مع الوضع الميكانيكي للمحرك. بالنسبة للتطبيقات عالية السرعة، تتطلب القوة الهيكلية للدوار واحتفاظ المغناطيس أيضًا دراسة متأنية.
يمكن أن تشمل عمليات التصنيع التصنيع الدقيق للدوار، والربط المغناطيسي، واللف الآلي أو المتخصص، وتنظيم اللف، واللحام، والوعاء الفراغي، ومعالجة المواد اللاصقة، وتنظيف الأسطح، واختبار الأداء الكهربائي. تؤثر هذه الخطوات بشكل مباشر على اتساق المحرك والموثوقية على المدى الطويل.
بالنسبة لمشروعات OEM، يمكن أن يمتد التخصيص أيضًا إلى ما هو أبعد من الأبعاد. يمكن تكييف أنماط اللف وتصميم الدوائر المغناطيسية وطرق الأسلاك وأساليب التعبئة والتغليف وفقًا لمتطلبات المعدات.
عادةً ما يقوم محرك سيرفو التقليدي بدمج غلافه وعموده ومحامله والعناصر الميكانيكية الأخرى في مجموعة محرك كاملة. يوفر محرك عزم الدوران بدون إطار في المقام الأول العضو الدوار والعضو الثابت، مما يسمح للعميل بدمج هذه المكونات مباشرة في الماكينة. يمكن أن يؤدي ذلك إلى إنشاء هيكل محرك مباشر أكثر إحكاما.
نعم. اعتمادًا على المورد والتطبيق، يمكن أن يشمل التخصيص أبعاد المحرك، وأنماط اللف، وتصميم الدوائر المغناطيسية، وطرق الأسلاك، والتعبئة. تعد الحلول المخصصة مفيدة بشكل خاص للروبوتات والمراحل الدقيقة والمعدات الطبية وآلات تصنيع المعدات الأصلية المتخصصة.
يمكن توفير المحرك نفسه بدون جهاز تغذية راجعة متكامل، لكن تطبيقات المؤازرة الدقيقة تتطلب عادةً جهاز تشفير أو حل تغذية راجعة آخر. يسمح جهاز التغذية المرتدة لوحدة التحكم بمراقبة موضع الدوار وتنظيم المحرك وفقًا لموقع التطبيق ومتطلبات السرعة.
نعم. هيكلها المدمج، وقدرتها على الدفع المباشر، وكثافة عزم الدوران العالية، والتكامل الميكانيكي المرن يجعلها مناسبة تمامًا للمفاصل الآلية. يمكن للمهندسين الجمع بين المحرك والمحامل المناسبة وأجهزة التشفير وأجهزة التحكم والمكونات الهيكلية لإنشاء بنية مشتركة مخصصة.
قم بتوفير عزم الدوران والسرعة والجهد المطلوب وملف التسارع وأبعاد التثبيت ودورة العمل والظروف البيئية ومتطلبات التعليقات والكمية المتوقعة. تساعد هذه التفاصيل المورد على التوصية بتكوين محرك مناسب وتحديد القيود الحرارية أو الميكانيكية المحتملة مبكرًا.
توفر محركات عزم الدوران بدون إطار مزيجًا قويًا من أداء الدفع المباشر، والتكامل المدمج، وكثافة عزم الدوران العالية، ورد الفعل الميكانيكي المنخفض، والاستجابة الديناميكية. بالنسبة للروبوتات ومعدات أشباه الموصلات وأنظمة CNC والأجهزة الطبية وغيرها من الآلات الدقيقة، فإنها توفر للمهندسين حرية أكبر لتحسين بنية الحركة الكاملة. إذا كنت تقوم بتطوير آلة جديدة أو ترقية المحور الدوار الموجود،اتصل بنالمناقشة متطلبات عزم الدوران والسرعة والأبعاد والجهد والتخصيص وإيجاد حل حركة يتوافق مع تطبيقك.
