كونشانتطور حلول التحكم في الحركة للبيئات الصناعية الصعبة، بما في ذلكإيثرنت IP التشفير الثقيلةللحصول على ردود فعل موقف الشبكة. بفضل هيكل مقاس 58 مم، ودقة تصل إلى 18 بت في دورة واحدة، ونقل بسرعة 100 ميجابت، وحماية صناعية قوية، تم تصميم جهاز التشفير هذا للتطبيقات التي تتطلب ردود فعل دقيقة واتصالات يمكن الاعتماد عليها.
يجمع جهاز EtherNET IP Heavy Duty Encoder بين استشعار الموقع المطلق واتصالات Ethernet الصناعية، مما يسمح لأنظمة التشغيل الآلي بتلقي بيانات موضع الدوران الموثوقة مع تبسيط التكامل في بنيات التحكم المتصلة بالشبكة. تتطلب تطبيقات الصناعات الثقيلة الحديثة أكثر من مجرد ردود فعل أساسية: فقد تواجه المعدات الاهتزازات والغبار والرطوبة والتداخل الكهرومغناطيسي وتقلبات درجات الحرارة والأحمال الميكانيكية المستمرة. ولذلك يجب أن يوازن جهاز التشفير المصمم بشكل صحيح بين الدقة وأداء الاتصال والمتانة الميكانيكية ومرونة التثبيت. يشرح هذا الدليل كيفية عمل أجهزة التشفير عالية التحمل المستندة إلى EtherNET/IP ومزاياها التقنية الرئيسية ومواصفاتها المهمة ومجالات التطبيق واعتبارات الاختيار.
جدول المحتويات
- ما هو برنامج تشفير IP للخدمة الشاقة لـ Ethernet؟
- ما سبب أهمية شبكة Ethernet/IP للتحكم في الحركة للخدمة الشاقة؟
- ما هي الميزات التقنية الرئيسية؟
- المواصفات الرئيسية في لمحة
- أين يتم استخدامه؟
- كيف يجب عليك اختيار برنامج التشفير المناسب؟
- الأسئلة المتداولة
- خاتمة
ما هو برنامج تشفير IP للخدمة الشاقة لـ Ethernet؟
جهاز EtherNET IP Heavy Duty Encoder هو جهاز تشفير دوار صناعي مصمم لقياس موضع العمود وتوصيل تلك المعلومات من خلال شبكة Ethernet الصناعية EtherNet/IP. على عكس أجهزة التغذية المرتدة الإضافية الأساسية، يمكن للمشفر المطلق توفير معلومات موقع محددة دون الحاجة إلى نظام التحكم لإعادة بناء الموقع من النبضات وحدها.
بالنسبة لأنظمة الأتمتة كثيرة المتطلبات، يوفر الجمع بين الاستشعار المغناطيسي المطلق والاتصالات المستندة إلى شبكة Ethernet طريقة عملية لربط الآلات الدوارة بوحدات التحكم المنطقية القابلة للبرمجة (PLCs) ووحدات التحكم وغيرها من الأجهزة المتصلة بالشبكة. يدعم التصميم مقاس 58 مم الذي وصفه كونشان قياس موضع الدورة الواحدة والمتعددة الدورات، في حين تسمح الدقة القابلة للتكوين لنظام التغذية المرتدة بمطابقة متطلبات التحكم في الحركة المختلفة.
يستخدم جهاز التشفير تقنية الحث المغناطيسي عالية الدقة ويدعم الحد الأقصى لمعدل نقل EtherNet/IP يبلغ 100 ميجابت. يمكن أن تشمل وظائفها القابلة للبرمجة الدقة وقاعدة الوقت والسرعة والقيم المحددة مسبقًا واتجاه العد وعنوان IP، مما يمنح المهندسين مرونة أكبر أثناء التشغيل وتكامل النظام.
ما سبب أهمية شبكة Ethernet/IP للتحكم في الحركة للخدمة الشاقة؟
ترتبط الآلات الصناعية بشكل متزايد من خلال شبكات الاتصالات. بدلاً من التعامل مع كل مستشعر كمكون معزول، تقوم بنيات الأتمتة الحديثة بتبادل البيانات بين أجهزة التشفير وأجهزة PLC ومحركات الأقراص وأجهزة HMI والأنظمة الإشرافية.
يعد EtherNet/IP مفيدًا بشكل خاص عندما يجب أن يصبح جهاز التشفير جزءًا من بنية تحتية صناعية أكبر لشبكة Ethernet. يستطيع جهاز التشفير إرسال معلومات الموقع عبر الشبكة، مما يدعم المراقبة المركزية والتحكم المنسق في الماكينة.
- تكامل الشبكة:يتيح اتصال Ethernet لجهاز التشفير أن يصبح جزءًا من بنية التشغيل الآلي المتصلة.
- التوسع المرن:يمكن دمج الأجهزة المتصلة بالشبكة في أنظمة تحكم أكبر مع نمو متطلبات المعدات.
- ردود الفعل الموقف الرقمي:تدعم معلومات الموقع المطلقة المراقبة الدقيقة للآلات الدوارة.
- التشخيص عن بعد:يمكن لاتصالات الشبكة أن تجعل حالة المعدات ومعلومات التغذية الراجعة أكثر سهولة في الوصول إلى أنظمة التحكم.
- تقليل تعقيد الأسلاك:يمكن لبنية Ethernet الصناعية تبسيط الاتصال مقارنةً باتصالات الإشارات الفردية المتعددة.
تصبح هذه المزايا ذات قيمة خاصة في معالجة الصلب وإنتاج البتروكيماويات والتعدين وأنظمة الرفع والبيئات الأخرى حيث يجب أن تعمل الآلات بشكل مستمر وموثوق.
ما هي الميزات التقنية الرئيسية؟
1. ردود فعل مطلقة عالية الدقة للموقف
يدعم جهاز التشفير دقة الدورة الواحدة حتى 18 بت ودقة الدورة المتعددة حتى 14 بت. تسمح الدقة العالية لنظام التحكم بالتمييز بين التغييرات الصغيرة في موضع الدوران، وهو أمر مفيد للتطبيقات التي تتطلب تحديد موضع ميكانيكي دقيق.
2. اتصال إيثرنت/IP بسرعة 100 ميجابت
يستخدم جهاز التشفير اتصال Ethernet الصناعي EtherNet/IP بمعدل نقل يصل إلى 100 ميجابت. وهذا يوفر قناة ردود فعل قائمة على الشبكة مناسبة لأنظمة التحكم الصناعية الحديثة والاتصالات على مستوى الماكينة.
3. البناء الميكانيكي للخدمة الشاقة
يجب أن يتحمل جهاز التشفير للخدمة الشاقة ظروفًا أكثر تطلبًا بكثير من جهاز الاستشعار للأغراض العامة. يستخدم التكوين المتوفر غلافًا من الألومنيوم، مع توفر الفولاذ المقاوم للصدأ كخيار. يدعم التصميم أيضًا تكوينات مخرج الكابلات الشعاعية والمحورية.
4. الحماية من مخاطر الكهرباء والتركيب
تساعد الحماية من القطبية العكسية والحماية من قصر الدائرة على تقليل عواقب أخطاء الأسلاك أو التثبيت. يشتمل جهاز التشفير أيضًا على الحماية ضد البرق والكهرباء الساكنة، والتي يمكن أن تكون ذات قيمة في البيئات الصناعية التي تتطلب كهرباء.
5. التكوين الميكانيكي المرن

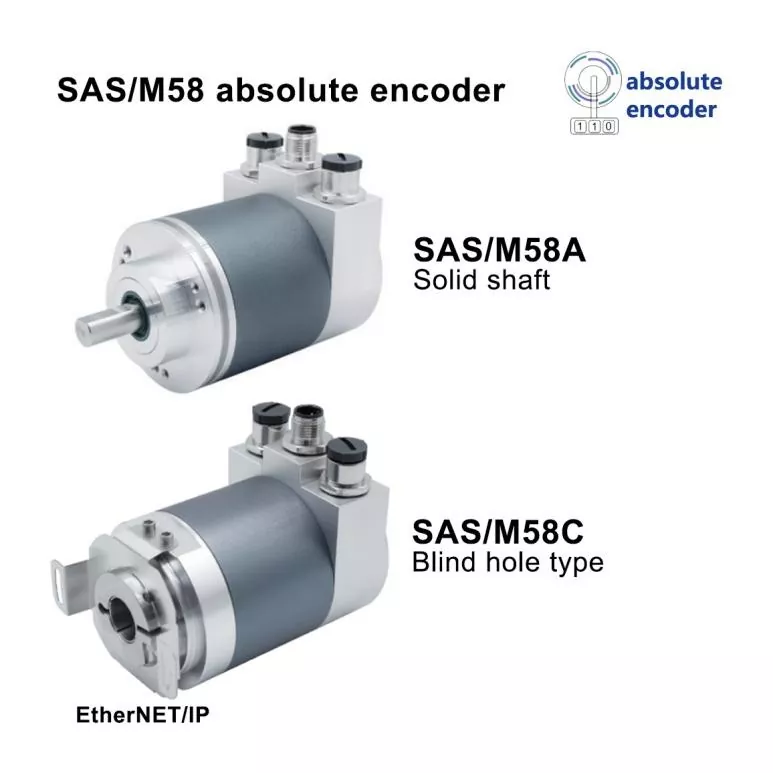

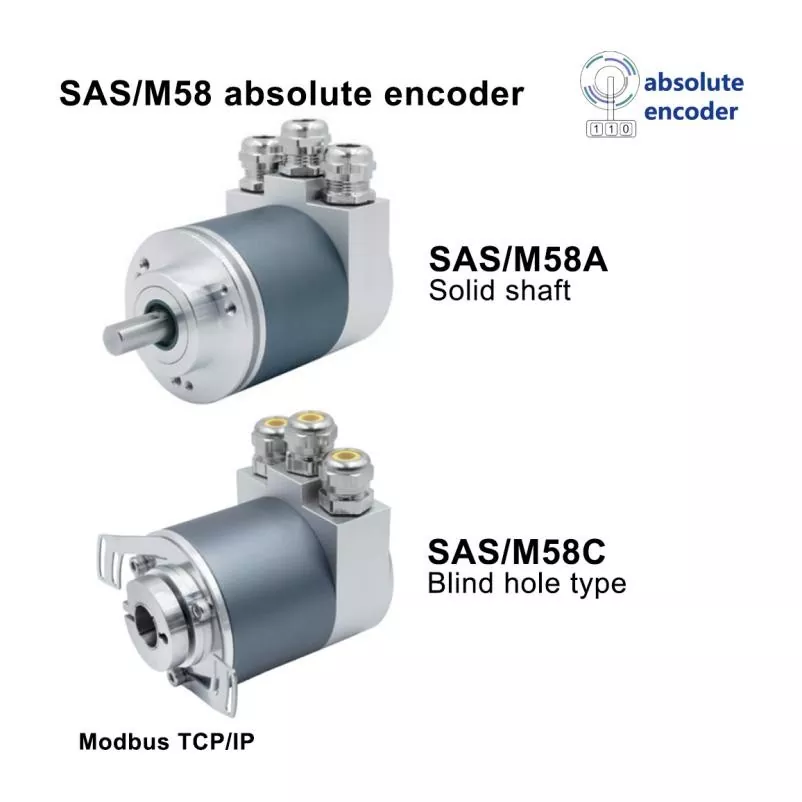

تدعم منصة التشفير مقاس 58 مم تكوينات العمود الصلب والفتحة العمياء. يمكن تخصيص أحجام الأعمدة 6 و8 و10 و12 و15 مم، في حين تساعد تكوينات الموصلات والشفة المتعددة المهندسين على تكييف جهاز التشفير مع تخطيطات الماكينات المختلفة.
المواصفات الرئيسية في لمحة
توضح المواصفات التالية لماذا يمكن لجهاز التشفير هذا أن يخدم تطبيقات التحكم في الحركة المتصلة بالشبكة:
| المعلمة | مواصفة |
|---|---|
| حجم التشفير | 58 ملم |
| واجهة الاتصالات | إيثرنت/IP |
| بروتوكول | CIP (البروتوكول الصناعي المشترك) |
| معدل الإرسال | 100 ميغابت |
| قرار دورة واحدة | 12-18 بت |
| قرار متعدد المنعطفات | ما يصل إلى 14 بت |
| مزود الطاقة | 10-30 فولت تيار مستمر |
| السرعة القصوى | 6000 دورة في الدقيقة |
| تحميل رمح شعاعي | 200 ن |
| تحميل رمح محوري | 100 ن |
| حماية | IP65/IP66; تتوفر تكوينات حماية أعلى |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +85 درجة مئوية؛ -40 درجة مئوية إلى +85 درجة مئوية اختياري |
| اتصال | 3 × موصل M12 |
يجب أن يعتمد الاختيار الفعلي لجهاز التشفير دائمًا على بيئة الماكينة الكاملة، بما في ذلك أبعاد العمود وسرعة الدوران والتحميل الميكانيكي ودرجة الحرارة ومستوى التلوث وهندسة الاتصالات ومساحة التثبيت.
أين يتم استخدامه؟
تعد أجهزة تشفير Ethernet للخدمة الشاقة ذات قيمة كبيرة حيث يجب أن تظل تعليقات الموقع موثوقة أثناء تشغيل الآلات في ظل ظروف صناعية صعبة.
معدات الصلب والمعادن
يمكن أن تشتمل معدات إنتاج الفولاذ على اهتزازات عالية وتأثير ميكانيكي وحرارة وتشغيل مستمر. يمكن للمشفر المطلق أن يوفر ردود فعل دورانية للبكرات وآلات المعالجة ومعدات الإنتاج الآلية.
أنظمة البتروكيماويات والتكرير
تتطلب مرافق البتروكيماويات مراقبة وأتمتة يمكن الاعتماد عليها. يمكن أن تدعم تعليقات الموقع المتصل بالشبكة مراقبة حالة المعدات والآليات الآلية وهياكل التحكم عن بعد.
التعدين والآلات الثقيلة
تتعرض معدات التعدين للغبار والاهتزاز والضغط الميكانيكي. يمكن لبنية التشفير شديدة التحمل جنبًا إلى جنب مع اتصال Ethernet الصناعي أن تدعم ردود الفعل الموثوقة للموقع للآلات الذكية.
معدات الرفع والرفع
تتطلب أنظمة الرفع الكبيرة ردود فعل دورانية دقيقة لتنسيق الحركة الميكانيكية. يمكن أن تساهم بيانات الموقع المطلقة في تحديد المواقع ومراقبة الماكينة بشكل أكثر قابلية للتنبؤ بها.
صناعة الطاقة والورق
يمكن أيضًا أن تستفيد معدات توليد الطاقة وخطوط صناعة الورق الآلية من ردود فعل التشفير المتصلة بالشبكة حيث يكون التشغيل المستمر للآلة والتحكم المركزي أمرًا مهمًا.
كيف يجب عليك اختيار برنامج التشفير المناسب؟
يجب أن يبدأ اختيار برنامج التشفير الصناعي بالتطبيق وليس ببروتوكول الاتصال فقط. يحتاج النموذج المناسب إلى تلبية المتطلبات الكهربائية والميكانيكية.
- التحقق من توافق العمود:تأكد من قطر العمود، ومتطلبات العمود الصلب أو الفتحة المسدودة، وأبعاد الحافة، والأحمال الميكانيكية المسموح بها.
- تحديد القرار:حدد الدقة المطلوبة لدورة واحدة ومتعددة الدورات وفقًا لدقة تحديد المواقع ومتطلبات وحدة التحكم.
- التحقق من توافق الشبكة:تأكد من أن وحدة التحكم PLC أو وحدة التحكم الصناعية تدعم بنية اتصالات EtherNet/IP وCIP المطلوبة.
- تقييم الظروف البيئية:ضع في اعتبارك درجة الحرارة والرطوبة والغبار والزيت والاهتزاز والتأثير والتداخل الكهرومغناطيسي.
- تأكيد سرعة الدوران:تأكد من أن السرعة القصوى المسموح بها لجهاز التشفير تتجاوز سرعة الجهاز الفعلية بهامش تشغيل مناسب.
- النظر في التثبيت:قم بمراجعة نوع الموصل واتجاه مخرج الكابل ومساحة التثبيت المتاحة وإمكانية الوصول إلى الصيانة.
- مراجعة متطلبات الحماية:قم بمطابقة مستوى العلبة والختم مع البيئة الفعلية بدلاً من الاعتماد فقط على مواصفات الماكينة الاسمية.
بالنسبة للمهندسين الذين يقومون بمقارنة المنتجات المختلفة، من المفيد أيضًا تقييم الدعم الفني والقدرة على التخصيص وفحص الجودة والوثائق وخدمة ما بعد البيع. يمكن أن يكون لهذه العوامل تأثير كبير على إجمالي تكلفة المشروع والموثوقية على المدى الطويل.
الأسئلة المتداولة
ما هي السرعة القصوى للاتصال بجهاز التشفير؟
تدعم واجهة EtherNet/IP معدل نقل يصل إلى 100 ميجابت. وهذا يجعل جهاز التشفير مناسبًا للتكامل في بنيات التحكم الصناعية في Ethernet.
هل يدعم جهاز التشفير القياس المنفرد والمتعدد المنعطفات؟
نعم. يدعم جهاز التشفير قياس الموضع المطلق بدورة واحدة ومتعددة الدورات. يمكن أن تصل دقة الدورة الواحدة إلى 18 بت، بينما يمكن أن تصل دقة الدورة المتعددة إلى 14 بت.
ما هو مصدر الطاقة الذي يتطلبه جهاز التشفير؟
نطاق مصدر الطاقة المحدد هو 10-30 فولت تيار مستمر، مما يجعله متوافقًا مع بنيات طاقة التحكم الصناعية الشائعة.
هل يمكن تخصيص حجم العمود والتكوين الميكانيكي؟
نعم. يمكن تخصيص أحجام العمود بما في ذلك 6 و8 و10 و12 و15 ملم. يمكن أيضًا تحديد تكوينات مختلفة للشفة والموصل ومخرج الكابل وفقًا لمتطلبات التثبيت.
ما هي البيئات المناسبة لهذا النوع من التشفير؟
إنه مخصص للتطبيقات الصناعية الصعبة مثل تصنيع الصلب ومرافق البتروكيماويات والآلات الهندسية الثقيلة ومعدات التعدين وأنظمة الرفع ومحطات الطاقة وخطوط الإنتاج الآلية. يجب اختيار الحماية المناسبة وتكوين المواد وفقًا لظروف الموقع الفعلية.
خاتمة
يمكن أن يوفر برنامج EtherNET IP Heavy Duty Encoder مزيجًا قويًا من ردود الفعل المطلقة للموقع، واتصال Ethernet الصناعي، والدقة العالية والأداء الميكانيكي القوي. بفضل ميزات مثل دقة الدورة الواحدة التي تصل إلى 18 بت، واتصال 100 ميجابت، وتكوينات العمود المرنة والحماية الصناعية، فهو مناسب تمامًا للتشغيل الآلي للخدمة الشاقة المتصل بالشبكة حيث تكون التعليقات الموثوقة أمرًا بالغ الأهمية. إذا كنت تقوم بتقييم مواصفات جهاز التشفير لجهاز جديد، أو ترقية نظام التشغيل الآلي الحالي أو تطوير حل مخصص للتحكم في الحركة،اتصل بنالمناقشة متطلبات التطبيق الخاصة بك والتكوين الميكانيكي واحتياجات الاتصال مع فريق كونشان الهندسي.
