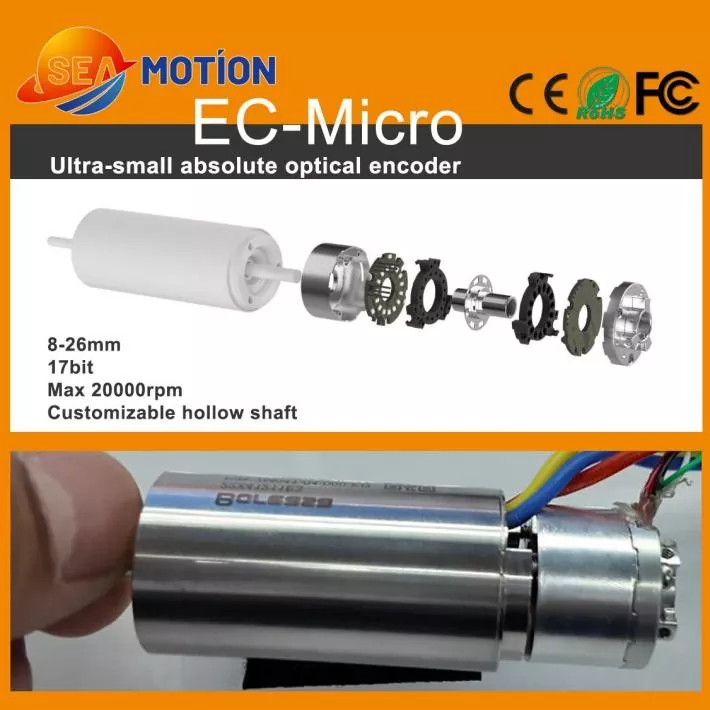

تتميز سلسلة EC-Micro من جهاز التشفير الكهروضوئي المطلق متعدد الدورات بأبعاد تركيب صغيرة للغاية. متوفر بأقطار خارجية تتراوح من 8 مم إلى 26 مم، مع هيكل مجوف، وقدرة 17 بت، وسرعة قصوى تبلغ 20000 دورة في الدقيقة، ويتم دعم خيارات التخصيص. تعالج سلسلة EC-Micro من أجهزة التشفير الكهروضوئية المصغرة متعددة المنعطفات الحاجة إلى تحديد المواقع بدقة عالية في منتجات مثل المحركات عديمة النواة، والأيدي الماهرة، ووحدات ZR، حيث تمنع مساحة التثبيت الداخلية المحدودة تطبيقها. علاوة على ذلك، ونظرًا لخصائص أجهزة التشفير الضوئية، فإنها توفر قدرات أقوى ضد التداخل مقارنة بأجهزة التشفير المغناطيسية.
سلسلة EC-Micro من أجهزة التشفير الكهروضوئية المطلقة متعددة المنعطفات هي عبارة عن أداة تشفير بصرية متعددة المنعطفات تستخدم في المحركات عديمة النواة، والأيدي الماهرة، ووحدات ZR، والمنشآت ذات المساحة المحدودة.

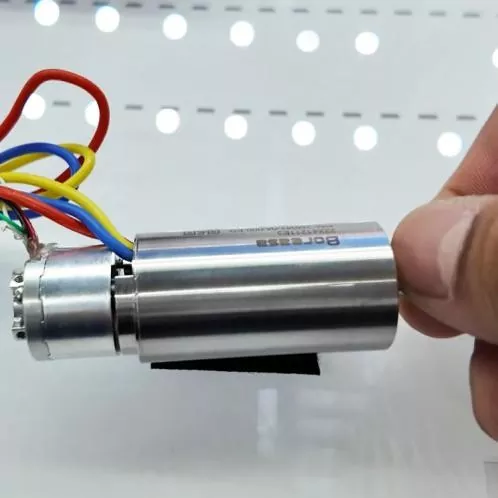

تعد سلسلة EC-Micro من أجهزة التشفير الكهروضوئية المصغرة متعددة المنعطفات منتجًا يتمتع بإمكانات سوقية كبيرة في سلسلة توريد JINGYUE MOTION CONTROL. حجمها الصغير يسمح لها بتلبية احتياجات المحركات عديمة النواة بقطر خارجي 8 مم - 26 مم، ويمكن استخدامها أيضًا في محركات سيرفو DC المصغرة أو وحدات ZR.
يتميز جهاز التشفير الكهروضوئي المصغر متعدد الدورات من سلسلة EC-Micro بقطر خارجي يبلغ 8 مم - 26 مم، وهيكل مجوف (يدعم التخصيص)، ودقة 17 بت، وسرعة قصوى تبلغ 20000 دورة في الدقيقة.
|
المعلمة |
مواصفة |
|
دقة |
17 بت |
|
واجهة الإخراج |
RS485 |
|
معدل الباود |
2.5 ميجابت في الثانية |
|
الخطأ التراكمي |
±80" |
|
خطأ مستمر |
±5" |
|
التكرار |
12 بت |
|
نطاق متعدد المنعطفات |
24 بت @ الدقة 17 بت؛ 16 بت @ الدقة 23 بت |
|
المعلمة |
مواصفة |
|
السكن |
الألومنيوم |
|

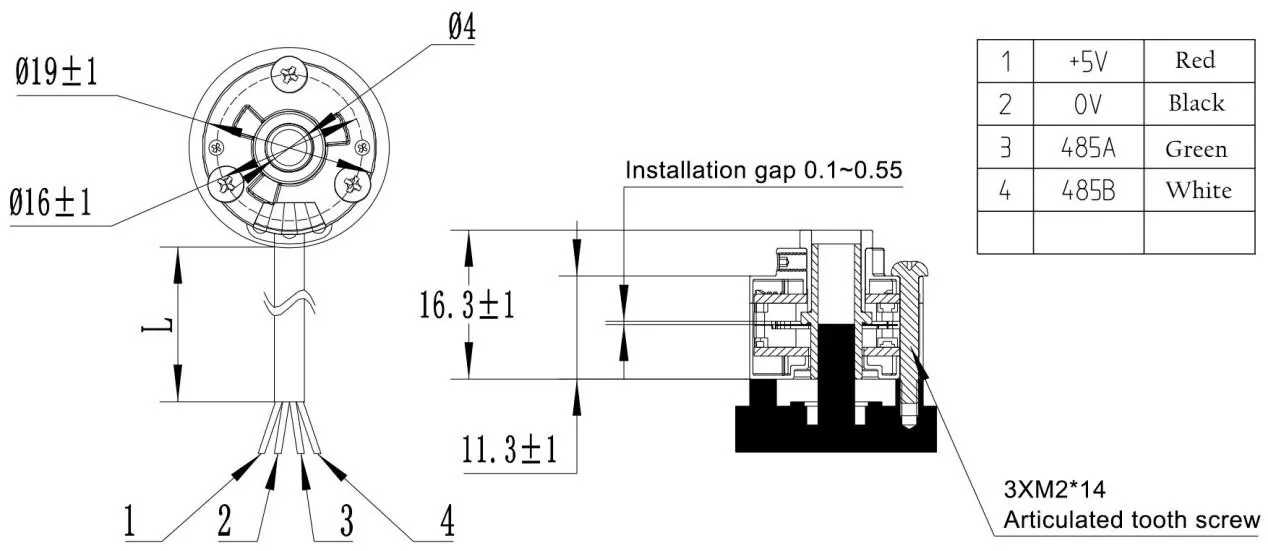

أبعاد |
ø19 ملم، الارتفاع = 14.5 ملم / قابل للتخصيص |
|
مسامير التثبيت |
م2 |
|
قطر رمح المحرك |
4-6 ملم |
|
قرص الكود |
الفولاذ المقاوم للصدأ |
|
الإزاحة المسموح بها للعمود |
شعاعي ± 0.1 مم؛ محوري ± 0.1 مم |
|
التسارع الزاوي |
الحد الأقصى: 80000 دورة في الدقيقة |
|
السرعة القصوى المسموح بها |
20000 دورة في الدقيقة |
|
فئة الحماية |
IP40 (بعد التثبيت) |
|
المعلمة |
مواصفة |
|
جهد الإدخال |
تيار مستمر 5 فولت ± 5% |
|
التوصيل الكهربائي |
5pin PCB واجهة لحام |
|
التشغيل الحالي |
≥150mA (بدون تحميل) |
|
دقة الكشف عن ارتفاع درجة الحرارة |
±3 درجة مئوية |
|
ارتفاع مستوى الإخراج/وقت السقوط |
≥100ns |
|
الحياة الكهربائية |
24000 ساعة (MTBF 85 درجة مئوية) |
|
المعلمة |
مواصفة |
|
درجة حرارة |
درجة حرارة التشغيل: -20 درجة مئوية إلى 85 درجة مئوية؛ درجة حرارة التخزين: -40 درجة مئوية إلى 105 درجة مئوية |
|
رطوبة |
10%-90% (بدون تكثيف) |
|
الارتفاع المطبق |
≥2000 م |
|
وقت التخزين |
45 يوما |
|
شهادات المنتج |
CE، بنفايات، لجنة الاتصالات الفدرالية |
|
ضمان |
1 سنة |
يتميز جهاز التشفير الكهروضوئي المصغر من سلسلة EC-Micro بدقة 17 بت، واتصال RS485، ونواة مجوفة متعددة الدورات قابلة للتخصيص.
تشمل التطبيقات:
1. المحركات بدون قلب.
2. الأيدي الحاذقة.
3. وحدات ZR.
