EC-Micro التشفير الكهروضوئي المطلق
يعد جهاز التشفير الكهروضوئي المطلق من سلسلة SEA MOTION EC-Micro منتجًا مصغرًا للتشفير الدقيق وتنافسيًا في السوق ضمن سلسلة توريد التحكم في الحركة عالية الجودة للعلامة التجارية، والتي تغطي نماذج كاملة ذات دورة واحدة ومتعددة الدورات. يتميز المنتج بهيكل مجوف مدمج للغاية مع نطاق قطر خارجي من 8 مم إلى 26 مم، يتكيف مع مختلف متطلبات تركيب المحرك المصغر والوحدات الصغيرة. تم تجهيز الطراز متعدد الدورات بدقة عالية 17 بت واتصال RS485 القياسي، مما يحقق نقل بيانات مستقر وفعال. بالمقارنة مع أجهزة التشفير المغناطيسية التقليدية، فإن جهاز التشفير الكهروضوئي لديه قدرة فائقة على مقاومة التداخل الكهرومغناطيسي، مما يضمن التشغيل المستقر على المدى الطويل في ظروف العمل المعقدة. من خلال الالتزام بفحص سلسلة التوريد الصارمة ومعايير اختبار المنتجات الدقيقة، تتحكم SEA MOTION في كل رابط إنتاج بدقة. بفضل إمكانات التخصيص القوية، يمكنها تلبية الحجم الشخصي ومتطلبات الأداء لمختلف المعدات الدقيقة المصغرة، مما يغطي سيناريوهات تصنيع متعددة متطورة.

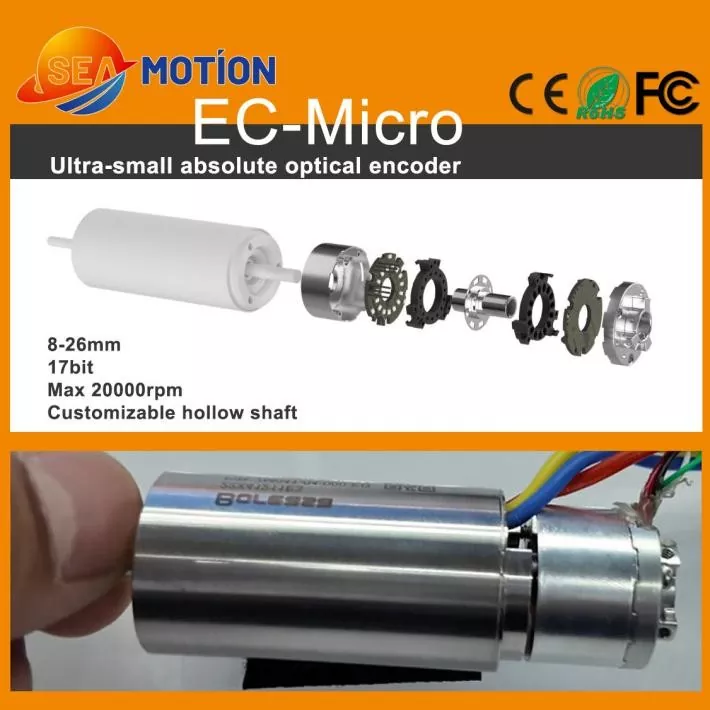

يتميز جهاز التشفير الكهروضوئي المصغر متعدد الدورات من سلسلة EC-Micro بقطر خارجي يبلغ 8 مم - 26 مم، وهيكل مجوف (يدعم التخصيص)، ودقة 17 بت، وسرعة قصوى تبلغ 20000 دورة في الدقيقة.
|
المعلمة |
مواصفة |
|
دقة |
17 بت |
|
واجهة الإخراج |
RS485 |
|
معدل الباود |
2.5 ميجابت في الثانية |
|
الخطأ التراكمي |
±80" |
|
خطأ مستمر |
±5" |
|
التكرار |
12 بت |
|
نطاق متعدد المنعطفات |
24 بت @ الدقة 17 بت؛ 16 بت @ الدقة 23 بت |
|
المعلمة |
مواصفة |
|
السكن |
الألومنيوم |
|

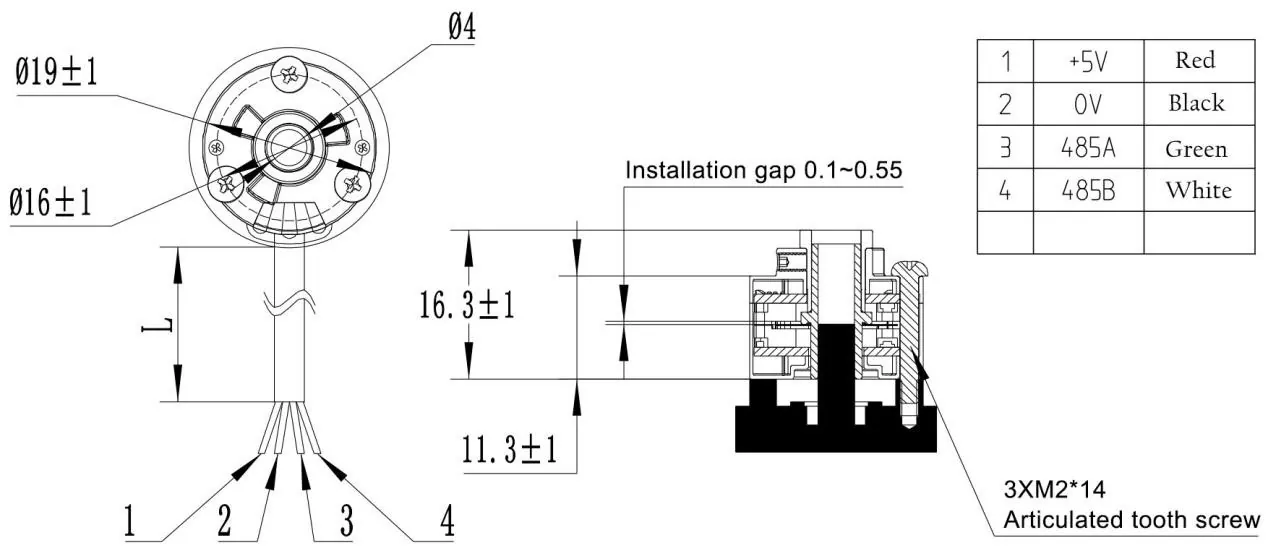

أبعاد |
ø19 ملم، الارتفاع = 14.5 ملم / قابل للتخصيص |
|
مسامير التثبيت |
م2 |
|
قطر رمح المحرك |
4-6 ملم |
|
قرص الكود |
الفولاذ المقاوم للصدأ |
|
الإزاحة المسموح بها للعمود |
شعاعي ± 0.1 مم؛ محوري ± 0.1 مم |
|
التسارع الزاوي |
الحد الأقصى: 80000 دورة في الدقيقة |
|
السرعة القصوى المسموح بها |
20000 دورة في الدقيقة |
|
فئة الحماية |
IP40 (بعد التثبيت) |
|
المعلمة |
مواصفة |
|
جهد الإدخال |
تيار مستمر 5 فولت ± 5% |
|
التوصيل الكهربائي |
5pin PCB واجهة لحام |
|
التشغيل الحالي |
≥150mA (بدون تحميل) |
|
دقة الكشف عن ارتفاع درجة الحرارة |
±3 درجة مئوية |
|
ارتفاع مستوى الإخراج/وقت السقوط |
≥100ns |
|
الحياة الكهربائية |
24000 ساعة (MTBF 85 درجة مئوية) |
|
المعلمة |
مواصفة |
|
درجة حرارة |
درجة حرارة التشغيل: -20 درجة مئوية إلى 85 درجة مئوية؛ درجة حرارة التخزين: -40 درجة مئوية إلى 105 درجة مئوية |
|
رطوبة |
10%-90% (بدون تكثيف) |
|
الارتفاع المطبق |
≥2000 م |
|
وقت التخزين |
45 يوما |
|
شهادات المنتج |
CE، بنفايات، لجنة الاتصالات الفدرالية |
|
ضمان |
1 سنة |
تركز المزايا الأساسية لسلسلة التشفير الكهروضوئي المطلق SEA MOTION على التصغير والدقة العالية والقدرة على التكيف القوية، مما يسد فجوة السوق بشكل مثالي في أجهزة التشفير عالية الدقة للأجهزة الصغيرة. تدعم جميع الطرازات التثبيت بحجم صغير جدًا والتشفير عالي الدقة 17 بت، مع إصدارات متعددة الدورات تحقق تحديد موضع دقيق متعدد الزوايا دون مساعدة البطارية.
تعمل تقنية الكشف الكهروضوئي الاحترافية على تعزيز مقاومة التداخل والاستقرار التشغيلي بشكل كبير، وتجنب انحراف تحديد المواقع الناتج عن التداخل الكهرومغناطيسي. يتم تطبيقه بشكل أساسي على المعدات الدقيقة الأساسية مثل محركات الأكواب المجوفة والأيدي الروبوتية الماهرة ووحدات ZR، ويستخدم على نطاق واسع في الأتمتة الصناعية والأجهزة الطبية والروبوتات الذكية ومجالات تصنيع أشباه الموصلات. إنه يحل بشكل فعال محدودية المساحة ومشاكل دقة تحديد المواقع المنخفضة لمعدات الحركة المصغرة، مما يوفر مكونات أساسية موثوقة وفعالة من حيث التكلفة وقابلة للتخصيص لأنظمة التحكم في الحركة المصغرة المتطورة.
