التشفير الاستقرائي المطلق

نشأ النظام من تكنولوجيا من فئة السيارات، ويرث سنوات من البحث والتطوير الناضج وخبرة الإنتاج الضخم في هيكل السيارة الجديدة التي تعمل بالطاقة بواسطة الأسلاك وأجهزة استشعار موضع القيادة الكهربائية، والتي تم تطويرها وفقًا لمعايير الموثوقية من فئة السيارات. إنه يتميز بتعليقات موضعية عالية الدقة، مع دقة الكشف وصولاً إلى المستوى الثاني للقوس، مما يوفر استشعارًا دقيقًا للزاوية لمفاصل الروبوت ويضمن استقرار التحكم في الحركة. كما أنها تتميز بقدرات قوية ضد التدخل.

باستخدام المبدأ الاستقرائي وخوارزميات معالجة الإشارات المخصصة، وبعد أن خضع لما يقرب من مائة جولة من اختبار EMC واختبار المتانة، فإنه يتكيف مع تشغيل المحرك عالي السرعة وبيئات التداخل المغناطيسي القوية.

اتساق ممتاز للدفعة: بالاعتماد على خطوط الإنتاج الآلية من فئة السيارات ومراقبة الجودة الشاملة، فإن الاتساق من دفعة إلى دفعة يلبي متطلبات إنتاج الروبوتات على نطاق واسع.

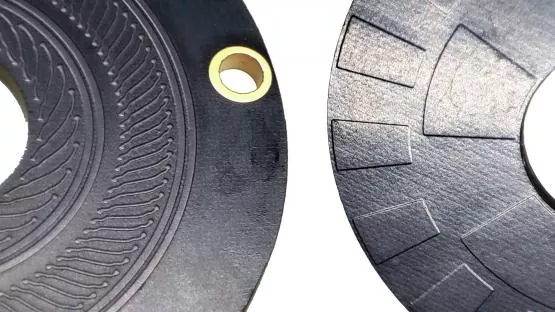

هيكل مدمج وقدرة قوية على التكيف: إن ملف PCB الحلقي وهيكل القرص الدوار الموصل المحفور صغير الحجم، وسهل التركيب، ويتوافق تمامًا مع مختلف وحدات وصلات العمود المجوف.

فيديو الشركة

المعلمة

المعلمة الكهربائية

يتميز جهاز التشفير هذا بالقدرة على التكيف البيئي المتميز والمتانة الهيكلية. إن مبدأ العمل بعدم الاتصال يزيل التآكل الميكانيكي، مما يحقق تشغيلًا خاليًا من الصيانة على المدى الطويل. إنه محصن ضد المجالات المغناطيسية الشاردة والغبار والرطوبة والاهتزازات، ويتكيف تمامًا مع البيئات الصناعية القاسية. بفضل الدقة العالية التي تصل إلى 23 بت وزمن الاستجابة المنخفض للإشارة، فإنه يدعم بروتوكولات الاتصال السائدة بما في ذلك SSI وBiSS-C، مما يوفر تعليقات دقيقة وسريعة للموقع. يتيح الهيكل المدمج وخفيف الوزن أيضًا التثبيت المرن في مساحات المعدات المحدودة.

فيديو المنتجات

التعريفات الطرفية

حجم المنتجات

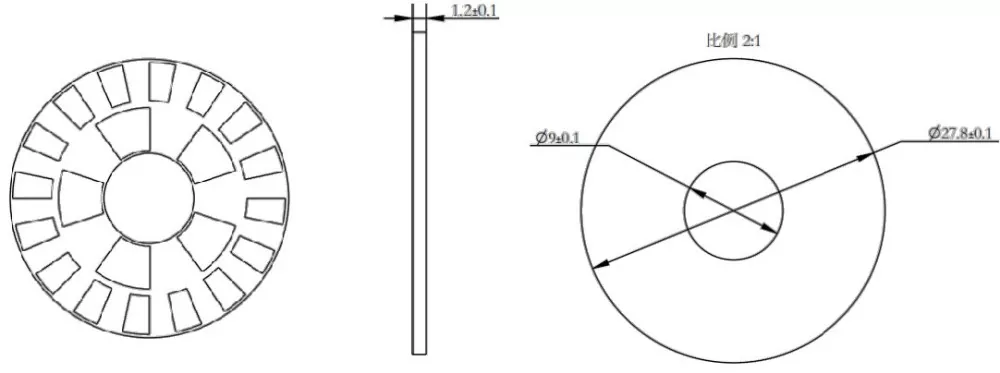

أبعاد الدوار

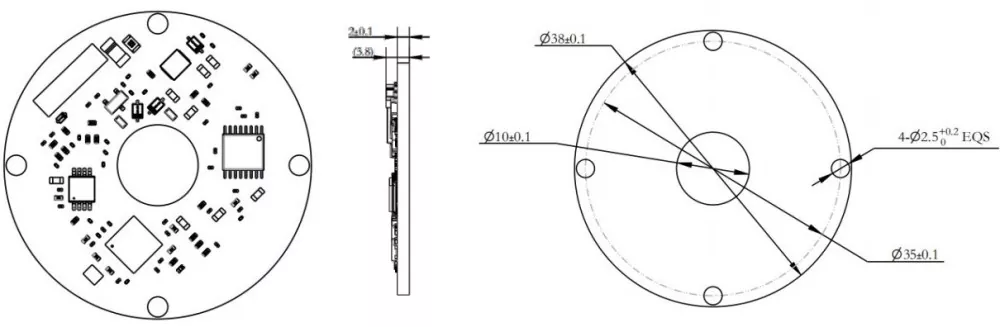

أبعاد الجزء الثابت

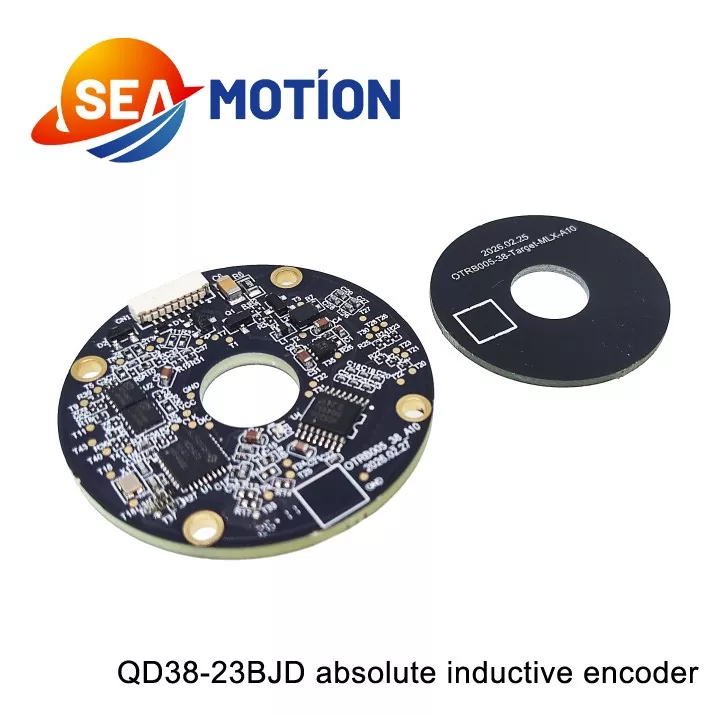

ق د 38 - 23 ب دينار

①②③  ④ ⑤⑥

①-Q: التشفير الاستقرائي لسلسلة DM Q

②-D: جهاز تشفير واحد

③-38: القطر الخارجي 38 مم

④-23: دقة التشفير: 23 بت

⑤-B: نوع الإشارة: BiSS-C

⑥-JD: شعاعي (مخرج طرفي أفقي)

يُستخدم على نطاق واسع في سيناريوهات الأتمتة الصناعية والتحكم الدقيق في الحركة، حيث يخدم المشفر الحثي المطلق الأذرع الآلية وخطوط التجميع الآلية وأدوات الآلات CNC وأنظمة المحركات المؤازرة. ينطبق أيضًا على آلات التعبئة والتغليف ومعدات النسيج والأجهزة اللوجستية الذكية، مما يوفر بيانات قياس الموقع والزاوية المستقرة لضمان دقة وكفاءة وسلامة عمليات الإنتاج الآلي.

فيديو التثبيت:

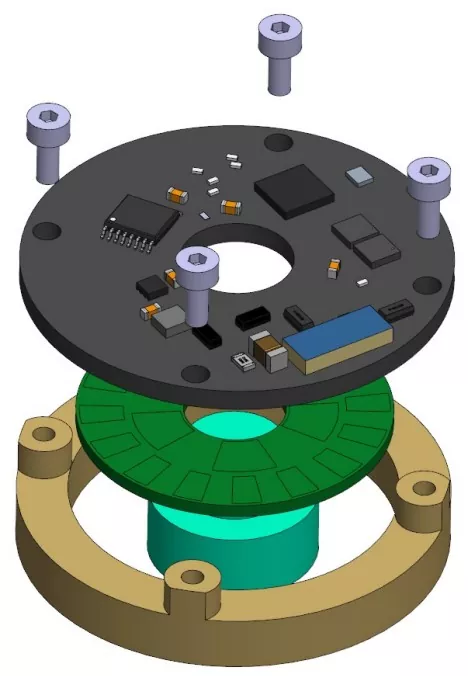

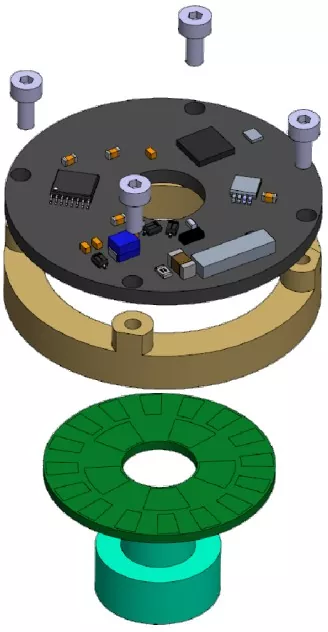

مخطط التثبيت                 الأدوات المطلوبة للتثبيت

مفك عزم الدوران فيليبس

مفتاح عزم سداسي 1.5 ملم (متري)

4 × براغي M2x5.5 فيليبس ذات رأس عمومي مع غسالات مسطحة

2 × مسامير مجموعة ذات مقبس سداسي M3x3

8 × مسامير غاطسة M1.6x6 فيليبس

تسلسل التثبيت

تركيب الدوار:

① قم بتركيب دوار التشفير على عمود المحرك ووضعه بشكل صحيح؛

②استخدم لاصق DP460 لربط لوحة دوار التشفير بشكل آمن بغطاء العمود.

[ملحوظة]:

1) إذا كان ارتفاع الدوار يتطلب تعديلًا، فقم بإجراء خطوة التثبيت فقط بعد اكتمال التعديل؛

2) لمنع البراغي من الارتخاء، قم بتطبيق مادة لاصقة لقفل الخيط على الفتحات الملولبة مسبقًا أو استخدم براغي مطلية مسبقًا.

عزم الدوران الموصى به هو 7 ± 0.2 كجم قوة · سم.

تركيب الجزء الثابت:

① ضع الجزء الثابت لجهاز التشفير على سطح التثبيت وقم بمحاذاة فتحات المسامير الأربعة؛

② باستخدام مفك عزم الدوران من فيليبس، قم بقيادة مجموعات البراغي الأربعة واحدة تلو الأخرى

(مسمار M2x5.5 فيليبس برأس + مجموعة غسالة مسطحة).
