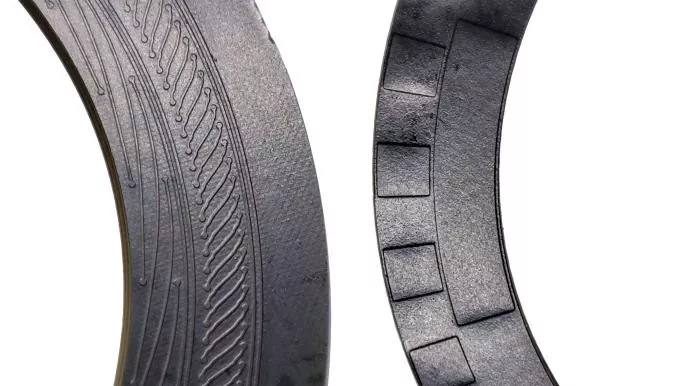

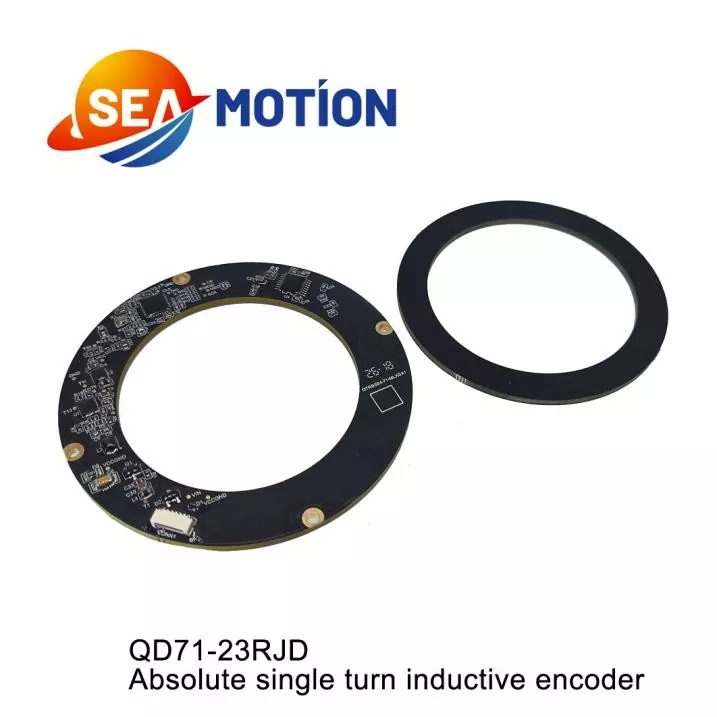

باعتبارها شركة صينية موثوقة لتصنيع أجهزة التشفير الحثي ذات الدورة الواحدة، تتخصص SEA MOTION في أجهزة التشفير الحثي المطلق أحادية الدورة المصممة لتحديد المواقع بدقة بدائرة كاملة من 0 إلى 360 درجة. يقوم جهاز الاستشعار الاحترافي هذا بحساب مواضع الزوايا المطلقة من خلال اقتران الإشارة الحثية، مما يؤدي إلى إخراج ترميز حصري لكل زاوية خلال دورة واحدة. إنه لا يتطلب أي عملية توجيه بعد استعادة الطاقة ويحافظ على بيانات الموقع الدقيقة في الوقت الحقيقي، كونه الاختيار المثالي لمراقبة الحركة الدوارة ذات الدورة الواحدة.
|
رقم الموديل |
QD71-23RJD |
|
قرار نهاية المحرك |
23 بت (متوافق مع 17 بت) |
|
نوع التشفير |
دورة مطلقة متعددة (فلاش / بطارية) |
|
الثورات التشفير |
65536 (16 بت) |
|
إخراج الإشارة |
485 / BISS-C / SSI / SPI / UART |
|
تثبيت فجوة الهواء |
0.5 ملم |
|
فجوة الهواء العاملة |
0.3 مم ~ 0.7 مم |
|
ماكس الحالي |
<90 مللي أمبير |
|
درجة حرارة العمل |
-40 درجة مئوية ~ 105 درجة مئوية |
|
درجة حرارة التخزين |
-50 درجة مئوية ~ 125 درجة مئوية |
|
السرعة المقدرة |
≥6000 دورة في الدقيقة |
|
انحراف التثبيت |
محوري <0.2 مم، شعاعي <0.1 مم |
|
تعويم محوري |
± ± 0.1 مم |
|
معدل الباود |
2.5 ميجابت في الثانية |
|
بروتوكول الاتصالات |
اتفاقية تاماجاوا |
|
الدقة المطلقة |
±45" |
|
التكرار |
±10" |
|
تردد استجابة الاتصالات |
≥16 كيلو هرتز |
|
الرطوبة النسبية |
≥90% رطوبة نسبية، بدون تكثيف |
|
اهتزاز |
الحفاظ على سعة 1.5 مم بين 10 و55 هرتز؛ الحفاظ على تسارع قدره 98 م/ث² بين 55 و2000 هرتز؛ اختبار لمدة ساعتين لكل محور (X، Y، Z)، بإجمالي 6 ساعات. |
|
صدمة |
تسارع الصدمة 980 م/ث²، 11 مللي ثانية؛ 3 صدمات في كل اتجاه، إجمالي 18 صدمات. |
|
حماية الملكية الفكرية |
حماية السكن الخلفي للمحرك |
|
مواصفة |
درجة الحرارة T = 25 درجة مئوية |
|||
|
دقيقة |
تصنيف |
الأعلى |
||
|
جهد إمداد الطاقة |
4.75 فولت |
5 فولت |
5.25 فولت |
|
|
استهلاك الطاقة مصدر الطاقة الرئيسي |
--- |
100 مللي أمبير |
-- |
|
|
التفاضلي مستوى الإخراج |
مستوى عال |
3.5 فولت |
-- |
-- |
|
مستوى منخفض |
-- |
-- |
1.7 فولت |
|
|
وقت تغيير الحافة |
-- |
-- |
100ns |
|
|
مقاومة العزل |
50 ميجا أوم |
-- |
-- |
|
يتميز المنتج بمزايا مميزة تتمثل في الدقة العالية والثبات العالي. إنه يحقق خطأ زاوية منخفض للغاية وتكرارًا عاليًا، ويدعم اكتشاف الزاوية عالي الدقة. إنه خالي من تآكل التلامس الميكانيكي، ويتميز بعمر خدمة طويل وتكاليف صيانة يومية صفر. فهو مقاوم للتداخل الكهرومغناطيسي، ودرجات الحرارة المرتفعة، والتلوث الصناعي، ويحافظ على أداء ثابت في ظروف العمل المعقدة. هيكلها البسيط، سهولة التركيب والتوافق القوي يجعلها قابلة للتكيف مع أنظمة التحكم في الحركة القياسية المختلفة.
|
موقع المحطة (1 ~ 6) |
1 |
2 |
3 |
4 |
5 |
6 |
|
تعريف RS485 |
بي |
نورث كارولاينا |
485+ |
485- |
5 فولت |
أرض |
|
لون السلك |
أصفر-أخضر |
- |
أصفر |
أخضر |
أحمر |
أسود |

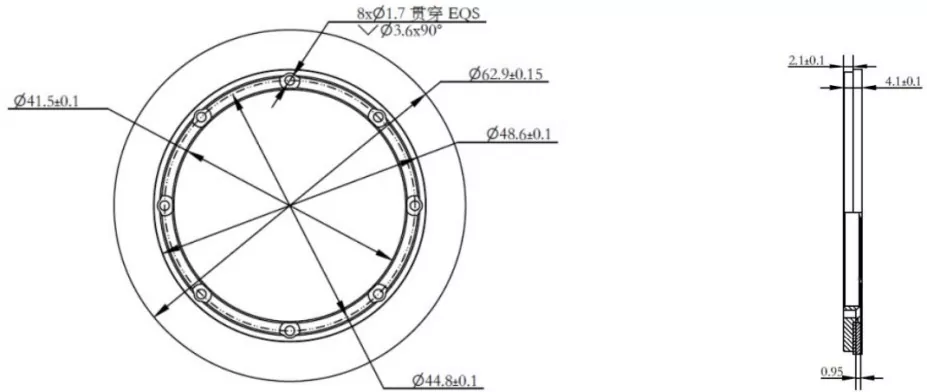

أبعاد الدوار

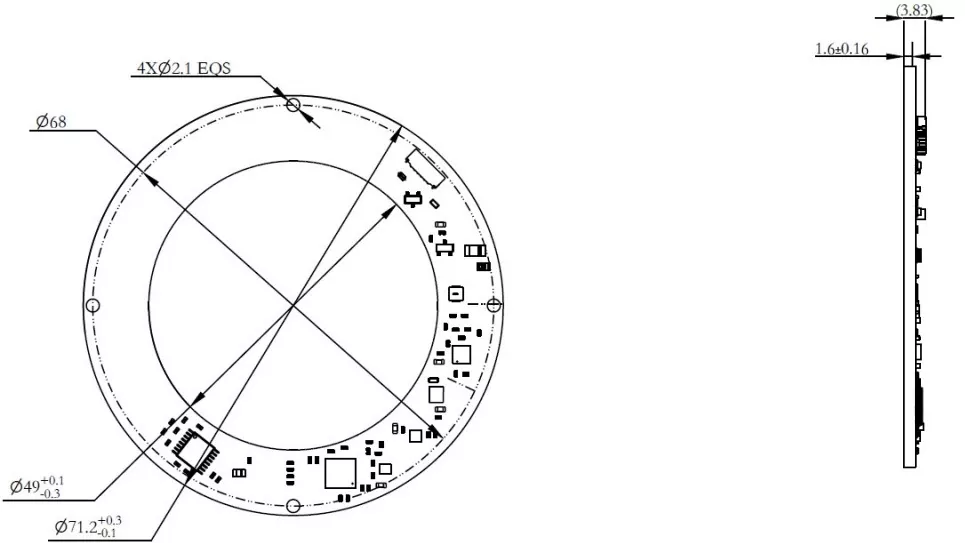

أبعاد الجزء الثابت
س د71 - 23 ر د
①②③ ④ ⑤ ⑥
①-Q: التشفير الاستقرائي لسلسلة DM Q
②-D: جهاز تشفير واحد
③-71: القطر الخارجي 71 مم
④-23: دقة التشفير: 23 بت
⑤-B: نوع الإشارة: RS485
⑥-JD: شعاعي (مخرج طرفي أفقي)
يتم تطبيق التشفير الحثي المطلق ذو الدورة الواحدة بشكل أساسي في سيناريوهات تحديد المواقع والتحكم الدوارة ذات الزاوية الواحدة. يتم نشره على نطاق واسع في المنصات الدوارة الصناعية، والمكونات الدوارة للمعدات الطبية، وأنظمة إمالة الكاميرا، والوحدات الدوارة لأدوات الاختبار وآليات الدوران المؤازرة الصغيرة. إنها توفر ردود فعل زاوية دقيقة للحركات الدوارة ذات الدورة القصيرة، مما يضمن تحديد الموقع الدقيق والتشغيل المستقر للمعدات الدوارة الدقيقة.

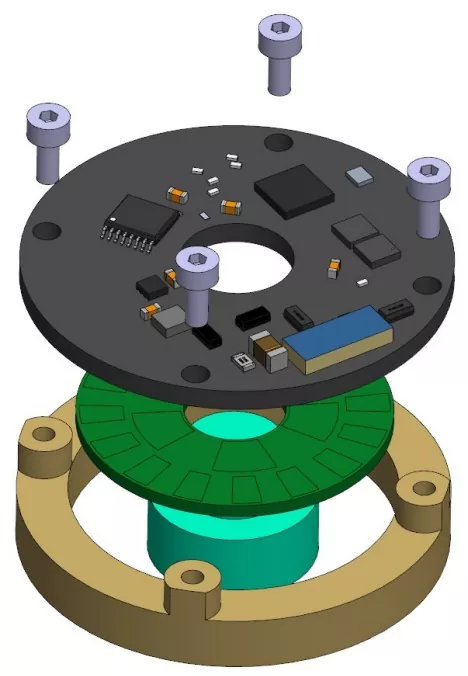

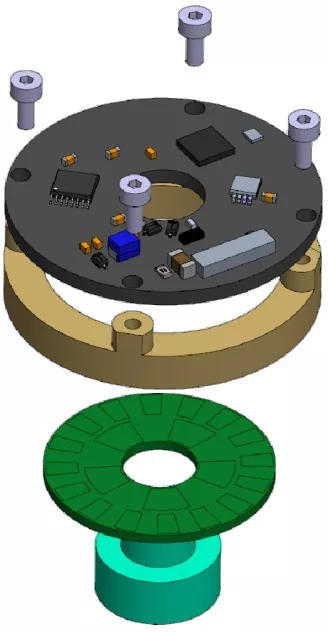

مخطط التثبيت الأدوات المطلوبة للتثبيت
مفك عزم الدوران فيليبس
مفتاح عزم سداسي 1.5 ملم (متري)
4 × براغي M2x5.5 فيليبس ذات رأس عمومي مع غسالات مسطحة
2 × مسامير مجموعة ذات مقبس سداسي M3x3
8 × مسامير غاطسة M1.6x6 فيليبس
تسلسل التثبيت
تركيب الدوار:
① قم بتركيب دوار التشفير على عمود المحرك ووضعه بشكل صحيح؛
②استخدم لاصق DP460 لربط لوحة دوار التشفير بشكل آمن بغطاء العمود.
[ملحوظة]:
1) إذا كان ارتفاع الدوار يتطلب تعديلًا، فقم بإجراء خطوة التثبيت فقط بعد اكتمال التعديل؛
2) لمنع البراغي من الارتخاء، قم بتطبيق مادة لاصقة لقفل الخيط على الفتحات الملولبة مسبقًا أو استخدم براغي مطلية مسبقًا.
عزم الدوران الموصى به هو 7 ± 0.2 كجم قوة · سم.
تركيب الجزء الثابت:
① ضع الجزء الثابت لجهاز التشفير على سطح التثبيت وقم بمحاذاة فتحات المسامير الأربعة؛
② باستخدام مفك عزم الدوران من فيليبس، قم بقيادة مجموعات البراغي الأربعة واحدة تلو الأخرى
(مسمار M2x5.5 فيليبس برأس + مجموعة غسالة مسطحة).
[ملاحظة]: لمنع ارتخاء البراغي، ضع لاصق قفل الخيط على الفتحات الملولبة مسبقًا أو استخدم براغي مطلية مسبقًا. عزم الدوران الموصى به: 2.8 ± 0.2 كجم قوة · سم.
