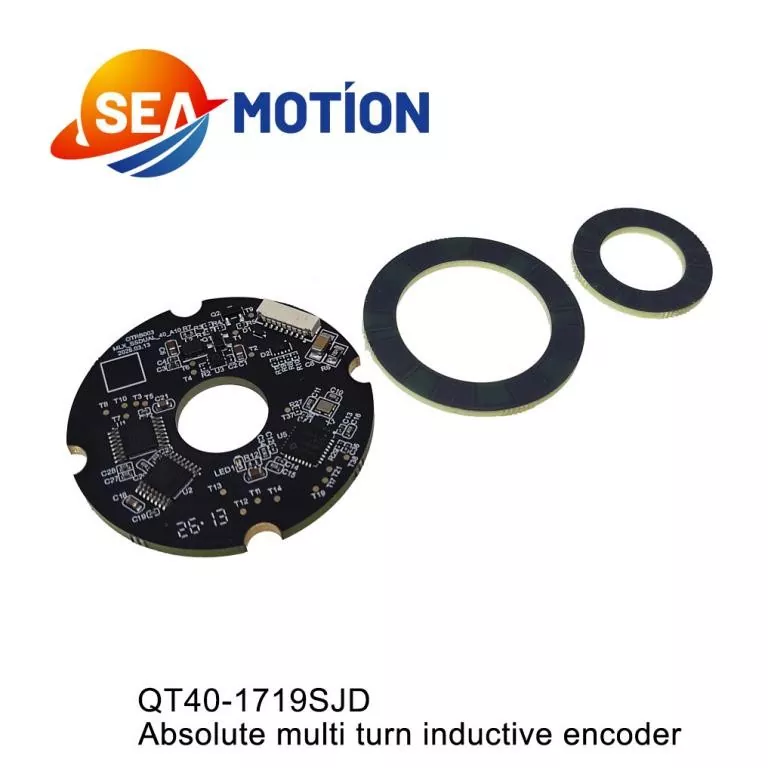

التشفير الحثي المتعدد المطلق

SEA MOTION هي مورد موثوق به لأجهزة التشفير الحثي المطلق متعددة الدورات في الصين، حيث توفر أجهزة تشفير حثي مطلق عالية الأداء ومتعددة الدورات لقياس الحركة الدوارة المستمرة متعددة الدورات. لكسر القيود المفروضة على تحديد المواقع بدورة واحدة، يسجل هذا المشفر بدقة زاوية الدوران وإجمالي الدورات خلال دورات متعددة عبر الاستشعار الاستقرائي ومعالجة الإشارات الذكية. يقوم بتخزين جميع بيانات الموقع والتحويل بشكل دائم، دون فقدان البيانات بعد إيقاف التشغيل ولا حاجة إلى معايرة صفرية متكررة.

فيديو الشركة

المعلمة

المعلمة الكهربائية

يدمج جهاز التشفير هذا دقة عالية وقدرة قياس لمسافات طويلة. وهو يدعم مئات أو حتى آلاف المنعطفات من المراقبة المستمرة للموقع مع الحفاظ على دقة عالية وإخراج إشارة منخفضة الكمون. اعتماد التكنولوجيا الاستقرائية الصناعية، ويتميز بقدرة قوية ضد التدخل، ومقاومة الصدمات ومقاومة الرطوبة، ومناسبة للتشغيل الصناعي دون انقطاع على المدى الطويل. وهو يدعم واجهات الاتصالات الصناعية المتنوعة ويتوافق مع أنظمة التحكم الآلي المعقدة، مع استقرار ممتاز وقابلية للتوسع.

فيديو المنتجات

التعريفات الطرفية

حجم المنتجات

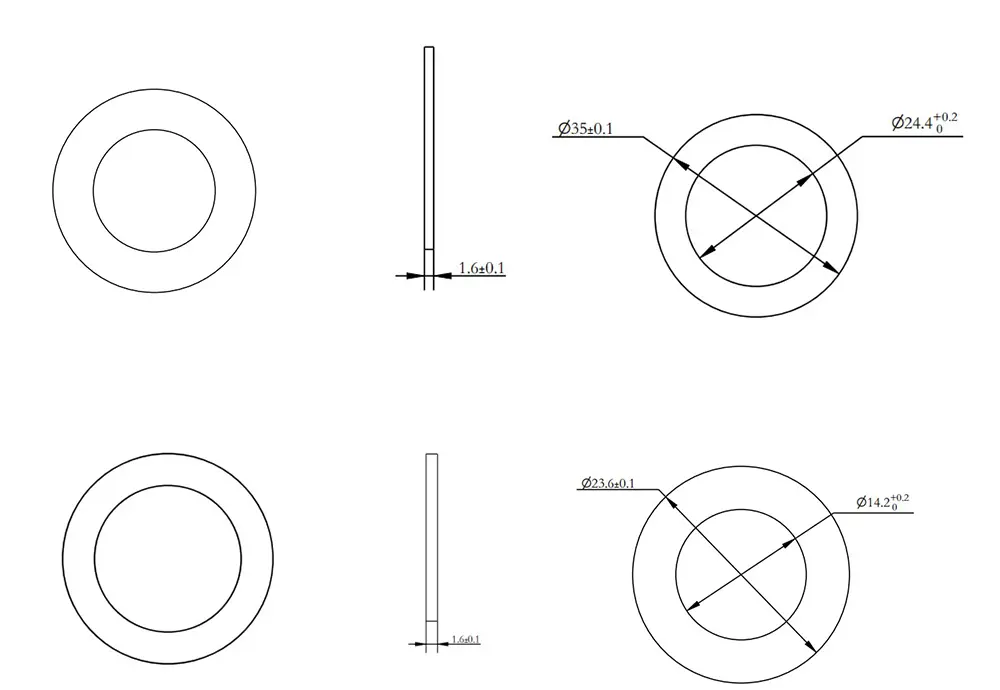

أبعاد الدوار / الخارجي والداخلي

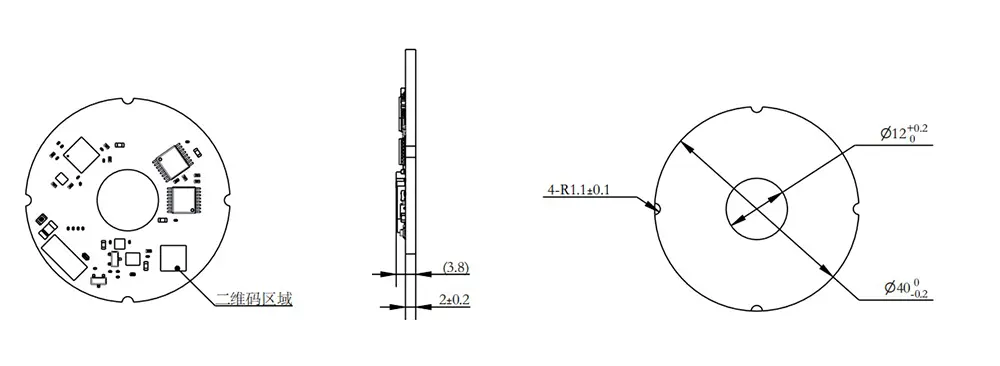

أبعاد الجزء الثابت

س ت 40- 1719 ق دينار

①②③  ④  ⑤ ⑥

①-Q: التشفير الاستقرائي لسلسلة DM Q

②-T: التشفير المزدوج الجانبي

③-40: القطر الخارجي للجزء الثابت 40 مم

④-1719: 17: دقة تشفير المحرك: 17 بت؛

19: دقة المخفض: 19 بت

⑤-S: نوع الإشارة: SPI

⑥-JD: شعاعي (مخرج طرفي أفقي)

إن جهاز التشفير الحثي متعدد المنعطفات المطلق هو جهاز أساسي للتحكم في الحركة طويلة الشوط ومتعددة المنعطفات. يتم استخدامه على نطاق واسع في الآلات الصناعية الثقيلة، وأنظمة جر المصاعد، ومعدات توليد طاقة الرياح، والآليات الدوارة الفضائية وأجهزة الرفع الآلية الكبيرة. إنه يوفر ردود فعل موضعية موثوقة متعددة الدورات للحركات الدوارة لمسافات طويلة ومتعددة الدورات، مما يضمن التحكم الدقيق والتشغيل الآمن للمعدات الصناعية الكبيرة.

فيديو التثبيت

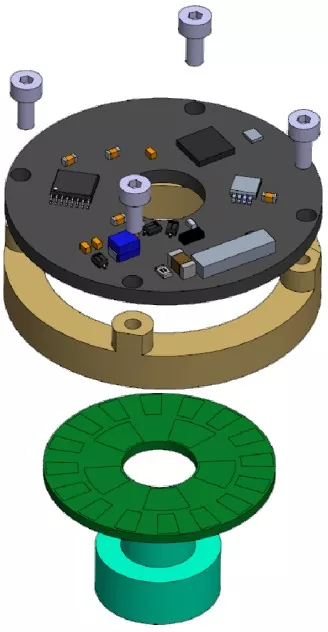

مخطط التثبيت                الأدوات المطلوبة للتثبيت

مفك عزم الدوران فيليبس

مفتاح عزم سداسي 1.5 ملم (متري)

4 × براغي M2x5.5 فيليبس ذات رأس عمومي مع غسالات مسطحة

2 × مسامير مجموعة ذات مقبس سداسي M3x3

8 × مسامير غاطسة M1.6x6 فيليبس

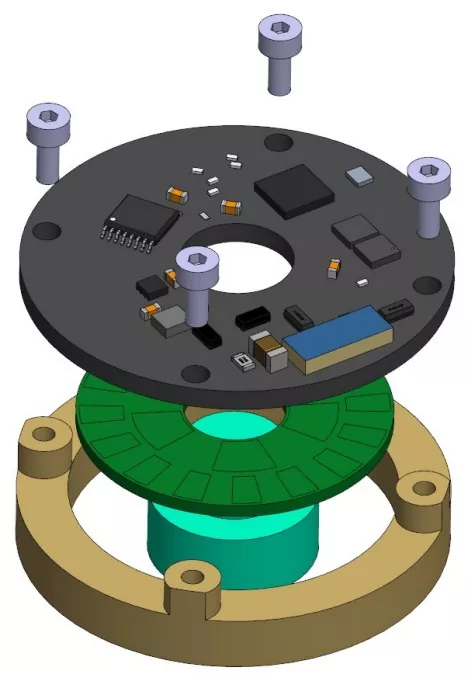

تسلسل التثبيت

تركيب الدوار:

① قم بتركيب دوار التشفير على عمود المحرك ووضعه بشكل صحيح؛

②استخدم لاصق DP460 لربط لوحة دوار التشفير بشكل آمن بغطاء العمود.

[ملحوظة]:

1) إذا كان ارتفاع الدوار يتطلب تعديلًا، فقم بإجراء خطوة التثبيت فقط بعد اكتمال التعديل؛

2) لمنع البراغي من الارتخاء، قم بتطبيق مادة لاصقة لقفل الخيط على الفتحات الملولبة مسبقًا أو استخدم براغي مطلية مسبقًا.

عزم الدوران الموصى به هو 7 ± 0.2 كجم قوة · سم.

تركيب الجزء الثابت:

① ضع الجزء الثابت لجهاز التشفير على سطح التثبيت وقم بمحاذاة فتحات المسامير الأربعة؛

② باستخدام مفك عزم الدوران من فيليبس، قم بقيادة مجموعات البراغي الأربعة واحدة تلو الأخرى

(مسمار M2x5.5 فيليبس برأس + مجموعة غسالة مسطحة).

[ملاحظة]: لمنع ارتخاء البراغي، ضع لاصق قفل الخيط على الفتحات الملولبة مسبقًا أو استخدم براغي مطلية مسبقًا. عزم الدوران الموصى به: 2.8 ± 0.2 كجم قوة · سم.
