حركة البحريطور الأداء العاليلىبالقرب من محرك الأقراصحلول للأتمتة الصناعية، والتصنيع الدقيق، وتحديد المواقع عالي السرعة. من خلال تقديم حركة خطية مباشرة بدون آليات نقل ميكانيكية تقليدية، تساعد هذه المحركات الشركات المصنعة للمعدات على تحسين دقة تحديد المواقع، والاستجابة الديناميكية، وكفاءة الإنتاج.
يقوم محرك الدفع الخطي بتحويل الطاقة الكهربائية مباشرة إلى حركة خط مستقيم، مما يلغي الحاجة إلى مكونات نقل وسيطة مثل البراغي الكروية، والأحزمة، وآليات الجريدة المسننة والترس. تعمل بنية الدفع المباشر هذه على تقليل رد الفعل الميكانيكي العكسي والتآكل المرتبط بناقل الحركة مع تمكين التسارع العالي وتحديد المواقع المتكرر والتحكم في الحركة سريعة الاستجابة. من تصنيع أشباه الموصلات والقطع بالليزر إلى تجميع الإلكترونيات والفحص الآلي، أصبحت المحركات الخطية ذات قيمة متزايدة في التطبيقات التي تتطلب الدقة والإنتاجية. يشرح هذا الدليل كيفية عمل محركات الدفع الخطية، ويقارن تكوينات المحركات الشائعة، ويحدد تطبيقاتها الصناعية، ويحدد العوامل الأساسية التي يجب على المهندسين تقييمها عند اختيار الحل.
محرك الدفع الخطي هو مشغل كهرومغناطيسي ينتج دفعًا خطيًا مباشرةً بدلاً من توليد حركة دورانية يجب تحويلها إلى حركة خط مستقيم. يُفهم بشكل شائع على أنه محرك دوار غير ملفوف: يتم ترتيب مكوناته الكهرومغناطيسية النشطة على طول مسار خطي، مما يسمح للمكون المتحرك بالسفر على طول مسار مغناطيسي.
في المحرك الخطي ذو المغناطيس الدائم النموذجي، تشمل المكونات الرئيسية ما يلي:
على عكس المحرك الدوار التقليدي المتصل بمسمار كروي، لا يتطلب المحرك الخطي ذو الدفع المباشر آلية نقل دوارة إلى خطية. وهذا يجعلها جذابة بشكل خاص للآلات التي يؤثر فيها الخلوص الميكانيكي أو توافق ناقل الحركة أو قيود السرعة على الأداء.
استكشف مجموعة منتجات المحركات الخطية SEA MOTION لمراجعة التكوينات المتاحة والمعايير الفنية.
يعتمد مبدأ عمل محرك الدفع الخطي على القوة الكهرومغناطيسية. عندما يقوم محرك مؤازر بإمداد تيار متحكم به إلى ملفات المحرك، فإن المجال المغناطيسي الناتج يتفاعل مع المغناطيس الدائم أو البنية المغناطيسية المقابلة لتوليد الدفع الخطي.
تتبع عملية الحركة بشكل عام أربع خطوات:
نظرًا لأن المحرك يولد حركة خطية مباشرة، فإن النظام يتجنب ردود الفعل العكسية المرتبطة بناقل الحركة وأخطاء ميل المسمار. ومع ذلك، فإن دقة تحديد المواقع بشكل عام لا تزال تعتمد على جهاز التشفير، والضبط المؤازر، وجودة التوجيه، والاستقرار الحراري، ودقة التركيب، وهيكل الماكينة.
بالنسبة للتطبيقات التي تتطلب تسارعًا سريعًا وتغييرات متكررة في الاتجاه، يمكن لمبدأ الدفع المباشر هذا تحسين الاستجابة الديناميكية وتقليل وقت الاستقرار عندما يكون حجم المحرك ونظام التحكم صحيحًا.
يعمل محرك الأقراص المباشر على التخلص من رد الفعل العكسي الناتج عن آليات النقل التقليدية. عند إقرانه مع جهاز تشفير خطي مناسب، وهيكل ميكانيكي صلب، ووحدة تحكم مؤازرة جيدة الضبط، يمكن للمحرك الخطي أن يدعم تحديد المواقع القابل للتكرار بدرجة عالية من أجل التصنيع الدقيق.
بدون مرحلة النقل الإضافية من الدوران إلى الخطي، يمكن للمحرك الخطي الاستجابة بسرعة للحركات المطلوبة. تعتبر هذه الإمكانية مفيدة لتحديد المواقع بسرعة قصيرة، والحركة الترددية عالية التردد، وخطوط الإنتاج التي تتطلب حركة سريعة بين محطات المعالجة.
لا تتطلب المحركات الخطية تعديلًا روتينيًا لرد الفعل العكسي للكرة اللولبية أو شد الحزام. كما أنها تقضي على التآكل في مكونات ناقل الحركة تلك. قد تظل الأدلة الخطية والمحامل وأنظمة التبريد والكابلات وأجهزة التغذية المرتدة بحاجة إلى الفحص والصيانة.
يمكن أن يؤدي توليد الدفع المباشر إلى تقليل الاهتزاز الناجم عن ناقل الحركة وعدم انتظام الحركة. في تطبيقات مثل القطع بالليزر، والفحص البصري، والتوزيع الدقيق، تساعد الحركة المستقرة في الحفاظ على ظروف معالجة متسقة.
يمكن دمج محركات الدفع الخطية في مراحل تحديد المواقع المدمجة، ومحاور السفر الطويلة، وأنظمة القنطرية، ومعدات التشغيل الآلي المتخصصة. وتعتمد ملاءمتها على مساحة التثبيت المتاحة، والدفع المطلوب، والتصميم الحراري، وتكوين الدليل.
توفر الهياكل الحركية المختلفة مجموعات مختلفة من كثافة القوة وقوة الجذب والسلوك الحراري وسلاسة الحركة. تحدد SEA MOTION العديد من تكوينات محرك الدفع الخطي لمتطلبات المعدات المختلفة.
| سلسلة المحرك | التصميم الهيكلي | اعتبارات اختيار المفتاح | التطبيقات المحتملة |
|---|---|---|---|
| سمج | تصميم مغناطيسي مسطح، قلب حديدي | تقييم متطلبات الدفع، والجذب المغناطيسي، والصلابة الهيكلية | الأتمتة الصناعية والآلات الدقيقة |
| SMUC | تصميم مغناطيسي متوسط، قلب حديدي | ضع في اعتبارك مساحة التركيب المتاحة ومتطلبات القوة وتخطيط المحور | أنظمة تحديد المواقع المتخصصة والمعدات الآلية |
| SMU-H | تصميم مغناطيسي ثنائي النواة من الحديد | تقييم انتاج القوة، والتوازن المغناطيسي، والتكامل الميكانيكي | أنظمة الحركة الصناعية عالية الديناميكية |

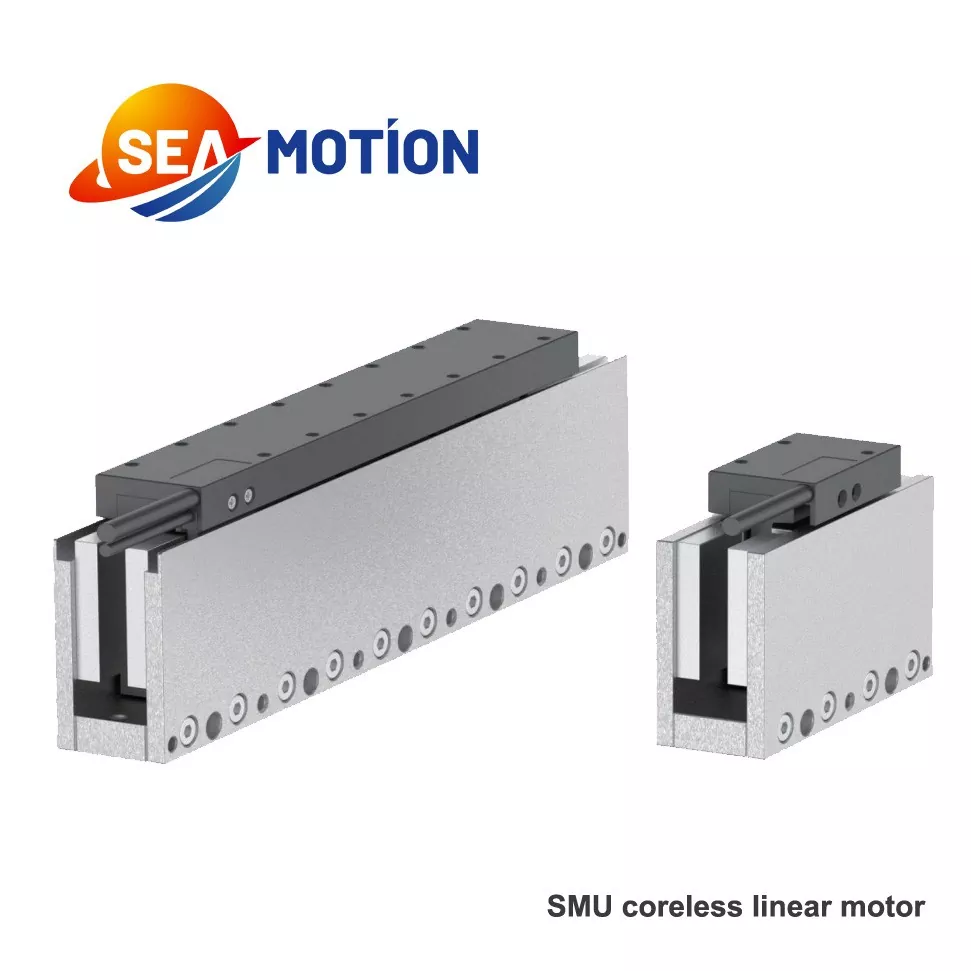

| SMU | تصميم مغناطيسي ثنائي بدون حديد | فكر في انخفاض التروس والحركة السلسة والإدارة الحرارية | تحديد المواقع بدقة وعمليات التفتيش الحساسة |
| سمج / سمجد | تكوينات شبه مغلقة / مغلقة بالكامل | تحقق من متطلبات حماية البيئة والوصول والتركيب | المعدات التي تتطلب ترتيب محرك أكثر انغلاقًا |
يوفر هذا الجدول إطارًا أوليًا للاختيار بدلاً من تصنيف الأداء العالمي. تأكد من مواصفات النموذج الحالي والمتطلبات البيئية وملاءمة التطبيق مع الشركة المصنعة قبل الانتهاء من التصميم.
للحصول على معلومات مفصلة عن السلسلة، قم بزيارة صفحة المحركات الخطية SEA MOTION.
تتطلب معالجة الرقاقات والفحص الدقيق وربط القالب ومعالجة لوحة العرض حركة دقيقة وتحديد موضع قابل للتكرار. يمكن للمحركات الخطية دعم هذه العمليات من خلال توفير انتقال سريع ومتحكم فيه وتقليل أخطاء الحركة المرتبطة بناقل الحركة.
غالبًا ما تحتاج معدات المعالجة بالليزر والأدوات الآلية عالية الدقة إلى حركة سريعة وتسارع متحكم فيه وتتبع دقيق للمسار. يمكن أن تساعد المحاور الخطية ذات الدفع المباشر في تحسين الإنتاجية وتقليل أخطاء تحديد المواقع المرتبطة بأنظمة النقل الميكانيكية.
تعتمد أنظمة الالتقاط والمكان الآلية، وآلات التوزيع، وخطوط تجميع المكونات، ومعدات الفحص البصري على الحركة المتسقة. يمكن لمحركات الدفع الخطية أن تدعم التشغيل بالدورة العالية والحركة الدقيقة بين مواقع المعالجة.
يتضمن تصنيع البطاريات وإنتاج الخلايا الشمسية تحديد المواقع بشكل متكرر، والمحاذاة، والتكديس، والفحص. يمكن لنظام المحرك الخطي المصمم بشكل صحيح أن يساعد في الحفاظ على التكرار مع تلبية متطلبات التسارع وزمن الدورة للإنتاج الآلي.
قد تستفيد منصات التصوير، وأتمتة المختبرات، ومعدات القياس الدقيقة من الحركة السلسة التي يمكن التحكم فيها. يجب على المصممين أيضًا مراعاة الضوضاء والاهتزاز وارتفاع درجة الحرارة والنظافة وأي متطلبات أمان خاصة بالتطبيق.
تقوم SEA MOTION أيضًا بتطوير معدات تعتمد على تقنية محرك الدفع الخطي، بما في ذلك القطع بالليزر عالي الدقة وأنظمة التعرف البصري والفحص.
يتطلب اختيار المحرك المناسب أكثر من مجرد مقارنة السرعة القصوى أو ذروة الدفع. يجب على المهندسين تقييم محور الحركة بالكامل، بما في ذلك الحمل، التوجيه، محرك المؤازرة، جهاز التغذية المرتدة، ونظام الإدارة الحرارية.
نقطة البداية المفيدة لقوة التسارع هي:
قوة التسارع المطلوبة = الكتلة المتحركة × التسارع
على سبيل المثال، يتطلب تسريع مجموعة متحركة كتلتها 20 كجم بسرعة 10 م/ث² 200 نيوتن من قوة التسارع الصافية قبل مراعاة الاحتكاك والجاذبية وقوى المعالجة والخسائر الأخرى. يجب أن يميز الاختيار النهائي للمحرك بين الدفع المستمر والدفع الأقصى والتحقق من أن المحور الكامل يمكنه تلبية ملف تعريف الحركة المطلوب.
قم بمراجعة مواصفات محرك الدفع الخطي الخاص بالشركة المصنعة واطلب الدعم الهندسي عندما يكون الحمل أو دورة العمل مطلوبة.
| عامل التقييم | محرك الدفع الخطي | الكرة اللولبية أو محرك الحزام |
|---|---|---|
| توليد الحركة | الدفع الكهرومغناطيسي الخطي المباشر | تحويل الحركة الدورانية إلى حركة خطية |
| رد فعل عنيف الإرسال | لا يوجد رد فعل عنيف لناقل الحركة الميكانيكي | يعتمد على التصميم والمكونات والتعديل |
| استجابة ديناميكية | يمكن أن تدعم التسارع العالي والاستجابة السريعة | محدود بسبب القصور الذاتي لناقل الحركة والصلابة والتصميم الميكانيكي |
| التآكل الميكانيكي | لا يوجد تآكل في انتقال الكرة اللولبية أو الحزام | يمكن أن تتآكل مكونات ناقل الحركة بمرور الوقت |
| الاعتبارات الحرارية | يتطلب تبديد حرارة الملف ودرجة حرارة المغناطيس التقييم | يتطلب تسخين المحرك والمحامل والمسمار وناقل الحركة تقييمًا |
| الاستثمار الأولي | يمكن أن يكون أعلى اعتمادا على تصميم النظام الكامل | يمكن أن تكون اقتصادية لمهام تحديد المواقع التقليدية |
| أفضل التطبيقات المناسبة | ملفات تعريف حركة عالية السرعة وعالية الدقة ومتطلبة | تحديد المواقع للأغراض العامة والأنظمة الحساسة للتكلفة |
لا يعد محرك الدفع الخطي هو الحل الأفضل تلقائيًا لكل آلة. تظل اللوالب الكروية ومحركات الحزام عملية للعديد من التطبيقات، خاصة عندما تلبي السرعة والدقة المعتدلتان متطلبات العملية. يعتمد الاختيار الصحيح على هدف الأداء، وبنية النظام، وتكلفة دورة الحياة، وبيئة التشغيل.
على الرغم من أن محركات الدفع المباشر تقضي على العديد من مكونات ناقل الحركة الميكانيكي، إلا أن جودة التثبيت تظل أمرًا بالغ الأهمية للأداء على المدى الطويل.
قبل بدء التشغيل، اختبر المحرك عبر السرعة والتسارع والحمل ونطاق دورة العمل المقصود. سجل أداء تحديد المواقع ودرجة الحرارة في ظل ظروف التشغيل التمثيلية. تساعد عمليات الفحص هذه في تحديد مشكلات التكامل قبل الإنتاج على نطاق واسع.
ميزتها الأساسية هي الحركة الخطية المباشرة بدون آلية نقل دوارة إلى خطية. يؤدي هذا إلى التخلص من رد الفعل العكسي لناقل الحركة ويمكن أن يتيح تسارعًا عاليًا وتحديد موضع دقيق وتقليل الصيانة المرتبطة بالبراغي الكروية أو الأحزمة.
نعم. تم تصميم العديد من محركات الدفع الخطية من أجل التسارع السريع، وسرعات السير العالية، وتغييرات الاتجاه المتكررة. يعتمد الأداء الفعلي على دفع المحرك، والكتلة المتحركة، وقدرة محرك سيرفو، وردود فعل التشفير، والصلابة الميكانيكية، والحدود الحرارية.
تستخدم المحركات ذات القلب الحديدي بنية مغناطيسية حديدية ويمكن أن توفر كثافة قوة عالية، ولكن يجب مراعاة خصائص الجذب المغناطيسي والتسنين. تعمل المحركات غير الحديدية على إزالة النواة الحديدية في مجموعة الملف المتحرك، مما يمكن أن يقلل من الترس ويحسن سلاسة الحركة. يعتمد الاختيار الأفضل على قوة دفع التطبيق ودقته ومتطلباته الحرارية.
يلغي المحرك الصيانة المرتبطة بمكونات نقل الحركة اللولبية أو الحزام التقليدية. ومع ذلك، قد يتطلب النظام الكامل فحص الأدلة الخطية والكابلات وأجهزة التشفير ومعدات التبريد وأجهزة التثبيت والمكونات الأخرى وفقًا لبيئة التشغيل وتوصيات الشركة المصنعة.
ابدأ بتحديد الحمولة الصافية، ومسافة السفر، والدفع المستمر والذروي، والسرعة، والتسارع، ودقة تحديد المواقع، ودورة العمل، وظروف التثبيت. ثم تحقق من التوافق الكهربائي ومتطلبات التبريد وخيارات الملاحظات والتكامل الميكانيكي مع الشركة المصنعة.
تقدم SEA MOTION تكوينات محرك خطية متعددة لتطبيقات الحركة الدقيقة. للحصول على توصية مناسبة، قم بتوفير السكتة الدماغية المطلوبة، والكتلة المتحركة، وسرعة الهدف، والتسارع، ودقة تحديد المواقع، ودورة العمل، وقيود التثبيت. يمكن للفريق الهندسي استخدام هذه التفاصيل للمساعدة في تحديد التكوين المناسب.
يمكن لمحرك الدفع الخطي أن يساعد الشركات المصنعة في التغلب على قيود أنظمة النقل التقليدية من خلال توفير دفع خطي مباشر، والتحكم في الحركة سريعة الاستجابة، وتقليل التآكل المرتبط بناقل الحركة. ترتبط مزاياها بشكل خاص بمعدات أشباه الموصلات، والتصنيع الدقيق، والمعالجة بالليزر، وتجميع الإلكترونيات، والفحص الآلي. يعتمد التنفيذ الناجح على اختيار هيكل المحرك الصحيح، ومطابقة الدفع المستمر والذروي مع الحمل الحقيقي، ودمج المحرك مع الأدلة المناسبة، والتغذية الراجعة، ومحركات المؤازرة، والإدارة الحرارية.
سواء كنت تقوم بترقية جهاز موجود أو تطوير منصة أتمتة جديدة، يمكن أن تساعدك SEA MOTION في تقييم خيارات محرك الدفع الخطي لتطبيقك. قم بزيارة الصفحة الرسمية لمنتج محرك الدفع الخطي لمراجعة التكوينات المتاحة والمعلمات الفنية. إذا كنت بحاجة إلى مساعدة في اختيار النموذج، أو متطلبات الأداء، أو حل خاص بالمشروع،اتصل بنالمناقشة متطلباتك وطلب عرض أسعار مخصص.
