جينجيويوفر حلول التحكم في الحركة المتقدمة لتطبيقات الأتمتة الصعبة. الالتشفير الكهروضوئي المطلق متعدد المنعطفاتيجمع بين ردود الفعل البصرية عالية الدقة وقياس موضع الدوران المتعدد والتصميم المدمج لمساعدة المهندسين على تحقيق تحديد موضع دوار دقيق في المعدات ذات المساحة المحدودة.
إن جهاز التشفير الكهروضوئي المطلق متعدد الدورات هو جهاز تغذية راجعة دقيق يقيس كلاً من الموضع الزاوي خلال دورة واحدة وعدد الدورات التي أكملها عمود دوار. من خلال الجمع بين الاستشعار البصري وترميز الموضع المطلق، فإنه يدعم مراقبة الحركة الدقيقة في المحركات المؤازرة المصغرة والأيدي الآلية وأنظمة التشغيل الآلي المتقدمة. توفر سلسلة EC-Micro المرتبطة بسلسلة توريد التحكم في الحركة الخاصة بـ Jingyue نطاق قطر خارجي يتراوح من 8 إلى 26 مم، ودقة 17 بت، واتصال RS485، وأقصى سرعة مسموح بها تبلغ 20000 دورة في الدقيقة. تشرح هذه المقالة مبادئ التشغيل والمواصفات الفنية ومزايا التطبيق واعتبارات الاختيار لمساعدة المهندسين على تحديد جهاز التشفير المناسب لمتطلبات التحكم في الحركة الخاصة بهم.
جدول المحتويات
- ما هو التشفير الكهروضوئي المطلق متعدد الدورات؟
- كيف يعمل التشفير؟
- المواصفات الفنية الرئيسية
- المزايا الرئيسية للتحكم الدقيق في الحركة
- التطبيقات الصناعية وحالات الاستخدام
- كيفية اختيار التشفير الصحيح
- اعتبارات التثبيت والتكامل
- الأسئلة المتداولة
- الخلاصة: ابحث عن الحل المناسب لتعليقات الحركة
ما هو التشفير الكهروضوئي المطلق متعدد الدورات؟
المشفر الكهروضوئي المطلق متعدد الدورات هو مستشعر موضع بصري مصمم لقياس دوران العمود عبر دورات متعددة. على عكس التشفير التزايدي، الذي يُبلغ بشكل أساسي عن التغيرات في الموضع من خلال النبضات، يقوم التشفير المطلق بتعيين قيمة موضع رقمي لموقع زاوي محدد. يمثل النموذج متعدد المنعطفات أيضًا عدد الدورات المكتملة ضمن نطاق القياس المدعوم.
يجعل هذا المزيج جهاز التشفير مفيدًا بشكل خاص عندما يتعين على الآلة تحديد موقعها بدقة دون الاعتماد فقط على حساب الحركة من نقطة مرجعية. يمكن لوحدة التحكم استخدام الموضع المبلغ عنه لدعم تحديد المواقع والمزامنة والتحكم في حركة الحلقة المغلقة.

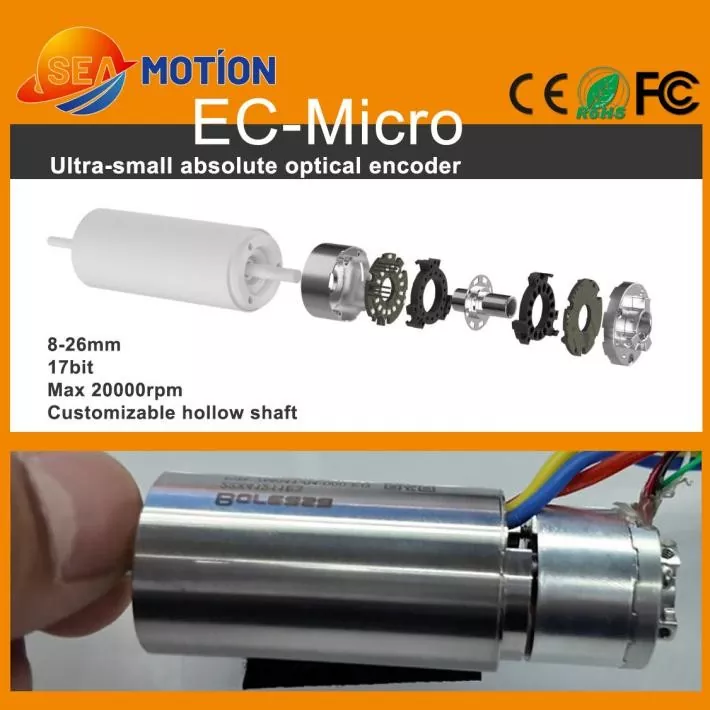

تم تصميم سلسلة EC-Micro للتركيبات صغيرة الحجم حيث قد تشغل أجهزة التغذية المرتدة التقليدية مساحة كبيرة جدًا. يساعد عامل الشكل الصغير وهيكل العمود المجوف القابل للتخصيص المهندسين على دمج ردود الفعل الموضعية في المحركات المصغرة والمجموعات الميكانيكية المرتبة بكثافة.
للحصول على معلومات إضافية عن المنتج، تفضل بزيارة صفحة منتج جهاز التشفير الكهروضوئي المطلق متعدد الدوران.
كيف يعمل التشفير؟
يستخدم جهاز التشفير الكهروضوئي مكونات بصرية لاكتشاف التغيرات في الموضع النسبي للقرص المشفر أو النمط البصري. أثناء دوران العمود، يقرأ نظام الاستشعار البصري النموذج ويحول المعلومات المكتشفة إلى إشارات كهربائية. تقوم إلكترونيات المعالجة الداخلية بعد ذلك بإنتاج بيانات الموقع الرقمي لوحدة التحكم المتصلة.
في التشفير المطلق متعدد المنعطفات، تتضمن المعلومات المبلغ عنها عنصرين مهمين:
- موقف دورة واحدة:يحدد الموقع الزاوي للعمود خلال دورة واحدة كاملة.
- موقف متعدد المنعطفات:يمثل العدد المتراكم من الثورات ضمن نطاق القياس المحدد لجهاز التشفير.
تسمح هذه القيم لوحدة التحكم في الحركة بتفسير موضع العمود عبر نطاق تشغيل أوسع. تعتمد الطريقة الدقيقة المستخدمة للاحتفاظ بمعلومات الدوران أو استعادتها على البنية الداخلية لجهاز التشفير وتصميم المنتج. يجب على المهندسين تأكيد السلوك المحدد بعد انقطاع التيار الكهربائي بدلاً من افتراض أن كل جهاز تشفير متعدد المنعطفات يعمل بشكل مماثل.
يمكن أن يوفر الاستشعار البصري أيضًا مزايا في البيئات التي يؤثر فيها التداخل المغناطيسي على تقنيات الاستشعار الأخرى. ومع ذلك، لا يزال الأداء العام يعتمد على جودة التثبيت، وإدارة الضوضاء الكهربائية، والمحاذاة الميكانيكية، وظروف التشغيل المحددة لجهاز التشفير.
المواصفات الفنية الرئيسية لسلسلة EC-Micro
يساعد تقييم المعلمات الفنية قبل الشراء المهندسين على التحقق من التوافق الميكانيكي ومتطلبات الاتصال والأداء المتوقع لتحديد المواقع. تم نشر المواصفات التالية لجهاز التشفير الكهروضوئي المطلق متعدد الدورات EC-Micro.
| المعلمة | مواصفة | الاعتبارات الهندسية |
|---|---|---|
| القطر الخارجي | 8-26 ملم | يدعم تخطيطات المعدات المدمجة |
| الأبعاد المرجعية | Ø19 ملم × 14.5 ملم | قم بتأكيد التكوين المحدد |
| دقة | 17 بت | يوفر تكميمًا جيدًا للموضع |
| واجهة الإخراج | RS485 | التحقق من توافق البروتوكول ووحدة التحكم |
| معدل الباود | 2.5 ميجابت في الثانية | تأكيد إعدادات الاتصال المدعومة |
| نطاق متعدد المنعطفات | 24 بت بدقة 17 بت؛ 16 بت بدقة 23 بت | قم بتأكيد التكوين المطلوب |
| السرعة القصوى المسموح بها | 20,000 دورة في الدقيقة | مراقبة الحدود الميكانيكية والكهربائية |
| جهد الإمداد | تيار مستمر 5 فولت ±5% | توفير مصدر طاقة متوافق |
| مواد الإسكان | الألومنيوم | النظر في التركيب والظروف الحرارية |
| تصنيف الحماية | IP40 بعد التثبيت | تقييم التعرض للغبار والرطوبة |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +85 درجة مئوية | تحقق من بيئة المعدات الفعلية |
| توصيل كهربائي | واجهة لحام PCB ذات 5 سنون | تخطيط تخطيط ثنائي الفينيل متعدد الكلور وعملية الأسلاك |
ملاحظة مهمة للمواصفات:تسرد معلومات المنتج المنشورة نطاقات مختلفة متعددة الدورات لتكوينات دقة مختلفة. قم بتأكيد النموذج المطلوب وتفاصيل الاتصال والأبعاد الميكانيكية ومواصفات الدقة المطبقة مع المورد قبل الانتهاء من التصميم.
المزايا الرئيسية للتحكم الدقيق في الحركة
1. تصميم مدمج للمعدات ذات المساحة المحدودة
يمثل التصغير تحديًا كبيرًا في مجال الروبوتات الحديثة والآلات الدقيقة. توفر سلسلة EC-Micro أقطارًا خارجية تتراوح من 8 مم إلى 26 مم، مما يساعد المصممين على دمج تعليقات الموقع في مجموعات المحركات المدمجة. يمكن أن يدعم هيكلها المجوف أيضًا التكامل الميكانيكي حيث يجب أن يظل العمود أو الممر المركزي متاحًا، وفقًا للتكوين المحدد.
2. تعليقات الموقف عالية الدقة
تدعم دقة 17 بت المدرجة تمثيل الموضع الزاوي الدقيق. يمكن أن تساعد الدقة الأعلى وحدة التحكم في تحديد التغييرات الأصغر في الموضع، ولكنها لا تضمن تلقائيًا دقة النظام المكافئة. يجب أيضًا مراعاة دقة التشفير، والتكرار، واقتران العمود، ورد الفعل الميكانيكي العكسي، وأداء حلقة التحكم.
3. قياس موضع متعدد المنعطفات
تحدد ردود الفعل ذات الدورة الواحدة الموضع الزاوي خلال دورة واحدة، بينما تعمل ردود الفعل متعددة الدورات على توسيع قياس الموضع عبر دورات متعددة. يعد هذا مفيدًا في الآليات التي تستمر فيها حركة العمود خلال عدة دورات وتحتاج وحدة التحكم إلى معلومات زاوية ودورانية.
4. عملية عالية السرعة
مع الحد الأقصى المسموح به للسرعة المنشورة وهو 20000 دورة في الدقيقة، فإن جهاز التشفير مخصص للتطبيقات التي تتطلب ردود فعل دوارة عالية السرعة. يجب أن يأخذ حد التشغيل الفعلي أيضًا في الاعتبار المحرك، والوصلة، وترتيب التركيب، ودورة الاتصال، وقدرة وحدة التحكم على معالجة بيانات الموقع.
5. الاستشعار البصري لإدارة التداخل
يعتمد الاستشعار الكهروضوئي على الكشف البصري بدلاً من قياس المجال المغناطيسي. يمكن أن يكون هذا مفيدًا في الأنظمة التي يكون فيها التداخل المغناطيسي مصدر قلق. ومع ذلك، لا تزال أجهزة التشفير الضوئية تتطلب التدريع الكهربائي المناسب، والتأريض، والحماية الميكانيكية، وممارسات التثبيت.
التطبيقات الصناعية وحالات الاستخدام
إن الجمع بين الأبعاد المصغرة والتغذية المرتدة المطلقة متعددة المنعطفات يجعل جهاز التشفير هذا مناسبًا للعديد من تطبيقات التحكم في الحركة المتقدمة.
المحركات بدون قلب وأنظمة المؤازرة المصغرة
تُستخدم المحركات عديمة النواة في التطبيقات التي تعطي الأولوية للقصور الذاتي المنخفض، والبنية المدمجة، والحركة سريعة الاستجابة. يمكن لجهاز التشفير المصغر أن يوفر تعليقات حول موضع العمود مع الحفاظ على مساحة التثبيت القيمة. يجب على المهندسين مطابقة واجهة عمود التشفير وتقييم السرعة ومتطلبات الاتصال مع مجموعة المحرك.
الأيدي الروبوتية الحاذقة
تحتوي الأيدي الروبوتية على مفاصل مدمجة متعددة يجب أن تنسق حركة الأصابع وتستجيب للأوامر المتغيرة. يمكن أن تساعد ردود الفعل المطلقة على الموضع وحدة التحكم في تحديد موضع المفصل وتحسين الحركة المتكررة. وتعتمد النتيجة النهائية على بنية الاستشعار والميكانيكية والتحكم الكاملة.
وحدات ZR وآليات الحركة المدمجة
غالبًا ما تقوم وحدات ZR والآليات الدقيقة الأخرى بدمج الحركة الدوارة والخطية في مساحة تركيب محدودة. يمكن لجهاز التشفير المدمج أن يدعم ردود الفعل الدوارة في مجموعة المحرك أو ناقل الحركة، مما يساعد نظام التحكم على تنسيق الحركة وفقًا لمتطلبات تشغيل الماكينة.
التطبيقات المحتملة الأخرى
- معدات الأتمتة الصناعية المصغرة.
- آليات تحديد المواقع الدقيقة.
- المفاصل والمحركات الروبوتية المدمجة.
- تجميعات محركات سيرفو صغيرة تعمل بالتيار المستمر.
- المعدات المتخصصة التي تتطلب ردود فعل دوارة متعددة المنعطفات.
للحصول على رؤية أوسع لتقنيات التغذية الراجعة المتاحة، يمكن للمهندسين أيضًا استكشاف فئة منتجات التشفير الكهروضوئي.
كيفية اختيار التشفير الصحيح
يتطلب اختيار جهاز التشفير أكثر من مجرد مقارنة الدقة أو السرعة القصوى. تبدأ عملية الاختيار الموثوقة بالتصميم الميكانيكي والمتطلبات الوظيفية لنظام التحكم.
- تحديد نطاق القياس.حدد الدقة الزاوية المطلوبة لكل دورة والعدد الإجمالي للدورات التي يجب قياسها.
- تأكيد متطلبات الدقة.التمييز بين الدقة والدقة المطلقة والتكرار وخطأ الموضع المسموح به.
- التحقق من الأبعاد الميكانيكية.تحقق من القطر الخارجي، والارتفاع الإجمالي، وقطر العمود، وأبعاد التجويف المجوف، ومسامير التثبيت، وإزاحة العمود المسموح بها.
- التحقق من توافق الاتصالات.تأكد من واجهة RS485 وبروتوكول الاتصال المدعوم ومعدل الباود وتنسيق البيانات وتكوين وحدة التحكم.
- تقييم المتطلبات الكهربائية.تحقق من جهد الإمداد، والاستهلاك الحالي، وتصميم الموصل، وبصمة PCB، وظروف الضوضاء الكهربائية.
- مراجعة ظروف التشغيل.قم بمطابقة درجة حرارة التشغيل وتصنيف الحماية وسرعة الدوران وبيئة التثبيت مع التطبيق.
- تأكيد سلوك فقدان الطاقة.حدد كيفية تعامل النموذج المحدد مع المعلومات متعددة المنعطفات أثناء انقطاع الطاقة وإعادة التشغيل.
عندما يتطلب التطبيق تقنية قياس مختلفة، قارن التصميم مع جهاز تشفير كهروضوئي أحادي الدورة أو جهاز تشفير حثي مطلق. تخدم هذه البدائل متطلبات مختلفة للتغذية الراجعة ويجب تقييمها وفقًا لتصميم النظام الفعلي.
اعتبارات التثبيت والتكامل
حتى جهاز التشفير عالي الدقة لا يمكنه التعويض عن التثبيت الميكانيكي السيئ أو وحدة التحكم غير المتوافقة. تساعد عملية التكامل المنظمة على حماية المستشعر وتحسين اتساق ردود الفعل الحركية.
- المحاذاة الميكانيكية:حافظ على محاذاة عمود التشفير وعمود المحرك بشكل صحيح وضمن حدود الإزاحة الشعاعية والمحورية المحددة.
- التركيب الآمن:استخدم طريقة التثبيت الموصى بها وتجنب القوة المفرطة على الهيكل أو وصلة PCB.
- جودة الطاقة:حافظ على جهد الإمداد المحدد واستخدم ممارسات التأريض والتحكم في الضوضاء المناسبة.
- اختبار الاتصالات:تحقق من تنسيق البيانات ومعدل الباود وتوقيت الاستجابة ومعالجة الأخطاء من جانب وحدة التحكم.
- التحقق من صحة الموقف:قارن الموضع المُبلغ عنه بالمرجع المناسب أثناء التشغيل وعبر ظروف التشغيل التمثيلية.
- حماية البيئة:ضع في اعتبارك تصنيف الحماية IP40 المنشور وقم بتوفير حماية إضافية للمرفق إذا كان التطبيق يتطلب ذلك.
بالنسبة للتصميم الجديد، يجب أن يشمل الاختبار بدء التشغيل، والتشغيل العادي، وتغييرات الاتجاه، والحد الأقصى للسرعة المتوقعة، والاسترداد بعد انقطاع التيار الكهربائي. تساعد عمليات الفحص هذه في تحديد مشكلات التكامل قبل دخول المعدات إلى مرحلة الإنتاج.
الأسئلة المتداولة
1. ما هو الفرق الرئيسي بين التشفير المطلق متعدد المنعطفات والتشفير التزايدي؟
يقوم برنامج التشفير المطلق متعدد الدورات بالإبلاغ عن موضع مشفر يتضمن الموضع الزاوي ومعلومات الدوران ضمن نطاقه المحدد. يقوم المشفر التزايدي بالإبلاغ عن الحركة من خلال تغييرات الإشارة ويتطلب بشكل عام مرجعًا أو استراتيجية عد موثوقة لتحديد الموضع المطلق. يعتمد الاختيار الأنسب على سلوك بدء تشغيل التطبيق ومتطلبات تحديد الموقع وتصميم وحدة التحكم.
2. ما هي الدقة التي يدعمها جهاز التشفير الكهروضوئي متعدد الدورات المطلق EC-Micro؟
تتضمن مواصفات EC-Micro المنشورة تكوينًا بدقة 17 بت. تسرد معلومات المنتج أيضًا تكوين 23 بت مرتبطًا بنطاق متعدد المنعطفات. تأكد من النموذج والتكوين الدقيقين قبل الشراء، وتذكر أن الدقة ليست هي نفس الدقة المطلقة.
3. هل يمكن لهذا التشفير أن يعمل بسرعات دوران عالية؟
السرعة القصوى المسموح بها المنشورة هي 20,000 دورة في الدقيقة. يعتمد أداء التشغيل الفعلي على التجميع الميكانيكي، وتفاوتات التركيب، والواجهة الكهربائية، ووحدة التحكم. يجب على المهندسين التحقق من صحة النظام بأكمله في ظل ظروف التشغيل المقصودة.
4. ما هي التطبيقات التي تستفيد أكثر من جهاز التشفير الكهروضوئي المصغر متعدد الدورات؟
تشمل التطبيقات النموذجية المحركات عديمة النواة، والأيدي الروبوتية الماهرة، ووحدات ZR، وأنظمة المؤازرة المصغرة، ومعدات التشغيل الآلي المدمجة. يمكن أن تستفيد هذه الأنظمة عندما تكون مساحة التثبيت محدودة ولكن تظل التغذية الراجعة الدقيقة لموضع الدوران ضرورية.
5. ما الذي يجب على المشترين تأكيده قبل الطلب؟
يجب على المشترين تأكيد الدقة، ونطاق الدوران المتعدد، وبروتوكول الاتصال، والأبعاد، وتوافق العمود، وسرعة التشغيل، وجهد الإمداد، وتقييم الحماية، ودرجة حرارة التشغيل، وسلوك فقدان الطاقة. يمكن أن يساعد توفير نموذج المحرك ورسم التثبيت ومواصفات وحدة التحكم المورد في التوصية بتكوين متوافق.
الخلاصة: ابحث عن الحل المناسب لتعليقات الحركة
يمكن لجهاز التشفير الكهروضوئي المطلق متعدد الدورات أن يدعم ردود الفعل الدوارة الدقيقة في أنظمة التحكم في الحركة المدمجة وعالية الأداء. إن مزيجها من الاستشعار البصري، والقياس متعدد المنعطفات، والإخراج عالي الدقة، والبناء المصغر يجعلها خيارًا مناسبًا للروبوتات، والمحركات عديمة النواة، ومعدات التشغيل الآلي ذات المساحة المحدودة. ومع ذلك، يعتمد التنفيذ الناجح على اختيار التكوين الصحيح والتحقق من صحة النظام الميكانيكي والكهربائي الكامل.
تم تصميم حلول التحكم في الحركة من Jingyue لتلبية متطلبات التكامل المطلوبة عبر تطبيقات الأتمتة المتقدمة. إذا كنت تقوم بتقييم جهاز تشفير مصغر لمشروع جديد أو ترقية نظام موجود للتحكم في الحركة، فراجع مواصفات المنتج واتصل بنالمناقشة الدقة وأبعاد العمود وواجهة الاتصال ومتطلبات التخصيص. شارك تفاصيل التطبيق الخاص بك للمساعدة في تحديد حل التشفير المناسب لمعداتك.
