نظرًا لأن الأتمتة الصناعية تتطلب دقة أعلى وأوقات دورات أسرع وتحكمًا أكثر موثوقية في الحركة،حركة البحريوفر المتقدمةمحرك محرك خطيحلول مصممة للتطبيقات الدقيقة المطلوبة. من خلال تحويل الطاقة الكهربائية مباشرة إلى حركة خطية، تلغي هذه المحركات الحاجة إلى مكونات ناقل الحركة الميكانيكية التقليدية في مسار القيادة، مما يساعد الشركات المصنعة للمعدات على تحسين أداء تحديد المواقع، وتقليل الأخطاء المرتبطة برد الفعل العكسي، وتحسين كفاءة الإنتاج.
ملخص المقال:يوفر محرك الدفع الخطي حركة خطية مباشرة يتم التحكم فيها من أجل التصنيع الدقيق والمعدات الآلية. يشرح هذا الدليل كيفية عمل التكنولوجيا، ويقارن التصميمات ذات النواة الحديدية والتصاميم غير الحديدية، ويراجع معايير الأداء المهمة، ويستكشف التطبيقات في تصنيع أشباه الموصلات، والتصنيع باستخدام الحاسب الآلي، وإنتاج الطاقة الجديدة، والتفتيش الصناعي. كما أنها تحدد معايير الاختيار العملية لمساعدة المهندسين وفرق الشراء على تحديد الحل المناسب.
محرك الدفع الخطي هو مشغل كهرومغناطيسي يولد حركة خط مستقيم مباشرة، بدلا من إنتاج حركة دوارة يجب تحويلها من خلال آلية لولبية كروية أو حزام أو تروس. يتم استخدامه على نطاق واسع في التطبيقات التي يكون فيها تحديد المواقع بدقة، والتسارع السريع، والحركة السلسة، والتشغيل المتكرر أمرًا ضروريًا.
في ترتيب الدفع المباشر النموذجي، يتفاعل مكون متحرك كهرومغناطيسي مع مسار المغناطيس الدائم لتوليد الدفع. عند دمجه مع محرك مؤازر مناسب، وجهاز التغذية الراجعة للموضع، والدليل الخطي، يصبح المحرك جزءًا من محور الحركة المتحكم فيه.
على عكس الأنظمة التقليدية التي تعمل بالبراغي، يعمل تصميم محرك الأقراص المباشر على إزالة رد الفعل العكسي لناقل الحركة الميكانيكي من مسار محرك الأقراص. وهذا يجعلها جذابة بشكل خاص للتطبيقات التي تتطلب تغييرات متكررة في الاتجاه وتحديد المواقع عالي السرعة ودقة الحركة المتسقة.
تقدم SEA MOTION العديد من تكوينات المحركات الخطية، بما في ذلك سلسلة النواة الحديدية المغناطيسية المسطحة SMJ، وسلسلة النواة الحديدية المغناطيسية المتوسطة SMUC، وسلسلة النواة الحديدية المغناطيسية الثنائية SMU-H، وسلسلة النواة المغناطيسية الثنائية SMU. تتوفر أيضًا تكوينات SMJE شبه المغلقة وتكوينات SMJD المغلقة بالكامل للمتطلبات الخاصة بالتطبيقات.
لمزيد من المعلومات عن المنتج، تفضل بزيارة صفحة منتج المحرك الخطي SEA MOTION.
يعتمد مبدأ عمل محرك الدفع الخطي على القوة الكهرومغناطيسية. يوفر محرك سيرفو متوافق تيارًا كهربائيًا يتم التحكم فيه إلى ملفات المحرك. يتفاعل المجال المغناطيسي الناتج مع المغناطيس الدائم على طول المسار الحركي، مما يولد قوة دفع خطية.
تقوم وحدة التحكم بضبط أوامر التيار والحركة وفقًا للوضع والسرعة والتسارع المطلوب. عندما يتم دمج جهاز التغذية الراجعة، يمكن لنظام التحكم مقارنة الحركة الفعلية بشكل مستمر مع موضع الهدف وتصحيح الانحرافات.
يتضمن نظام الحركة الخطية النموذجي المكونات التالية:
نظرًا لأن المحرك يولد دفعًا خطيًا مباشرةً، فإنه يتجنب أخطاء درجة الصوت ورد الفعل العكسي وامتثال ناقل الحركة الذي يمكن أن يؤثر على الآليات التي تعمل بالمسمار أو الحزام. ومع ذلك، لا تزال الدقة الإجمالية تعتمد على جهاز التشفير، وضبط المؤازرة، وجودة الدليل، والاستقرار الحراري، ودقة التركيب، وهيكل الماكينة.
يعمل نظام الدفع المباشر على التخلص من رد الفعل العكسي لناقل الحركة الميكانيكي، مما يجعل من السهل تحقيق تحديد موضع ثابت وقابلية تكرار. يعد هذا مفيدًا للقطع الدقيق ووضع المكونات الإلكترونية والفحص البصري والتجميع الآلي.
يمكن للمحركات الخطية الاستجابة بسرعة للتغيرات في أوامر الحركة. وفي التكوينات المناسبة، يتيح ذلك أوقات نقل أقصر، وحركات ترددية أسرع، وتحسين الإنتاجية في معدات الإنتاج ذات الدورة العالية.
تؤدي إزالة المسمار أو الحزام أو ناقل الحركة من مسار القيادة إلى تقليل التآكل المرتبط بهذه المكونات. وبالتالي قد تنخفض متطلبات الصيانة، على الرغم من أن الأدلة والمحامل ومعدات التبريد ومكونات النظام الأخرى لا تزال بحاجة إلى الخدمة المناسبة.
مع ردود الفعل المناسبة وضبط التحكم، يمكن لمحرك الدفع الخطي توفير حركة مستقرة عبر دورات التشغيل المتكررة. يساعد ذلك الشركات المصنعة في الحفاظ على ظروف معالجة متسقة أثناء الفحص الدقيق والربط والتوزيع والتصنيع.
يمكن للمحركات الخطية أن تدعم تحديد المواقع في السكتة الدماغية القصيرة، وحركة السفر الطويلة، والترتيبات المتزامنة متعددة المحاور. وتعتمد ملاءمتها على قوة الدفع المطلوبة، وطول المسار، ومساحة التثبيت، والتصميم الحراري، وهندسة التحكم.
تعالج الهياكل الحركية الخطية المختلفة أولويات هندسية مختلفة. يجب أن يعتمد الاختيار بين التصميمات ذات القلب الحديدي والتصميمات غير الحديدية على متطلبات قوة التطبيق، وتحمل تموج القوة، والجذب المغناطيسي، والسلوك الحراري، ومساحة التثبيت المتاحة.
| تصميم المحرك | الخصائص الرئيسية | التطبيقات المحتملة | اعتبارات الاختيار |
|---|---|---|---|
| قلب حديدي مغناطيسي مسطح | هيكل مغناطيسي مدمج وإمكانات دفع عالية | معدات CNC والأتمتة الصناعية | تقييم تموج القوة والجذب المغناطيسي |
| قلب حديدي مغناطيسي متوسط | الترتيب المغناطيسي والميكانيكي البديل | محاور الحركة الدقيقة المتخصصة | تحقق من هندسة التركيب والتوجه المطلوب |
| النواة الحديدية المغناطيسية الثنائية | ترتيب مغناطيسي على الوجهين | تحديد المواقع الصناعية عالية الديناميكية | تقييم التكامل الهيكلي والقوى المغناطيسية |
| ثنائي مغناطيسي عديم الحديد | لا يوجد قلب حديدي في مجموعة الملف المتحرك | الفحص الدقيق، والتجميع الإلكتروني، وتطبيقات التموج منخفضة القوة | تأكيد التوجه المستمر والحدود الحرارية |

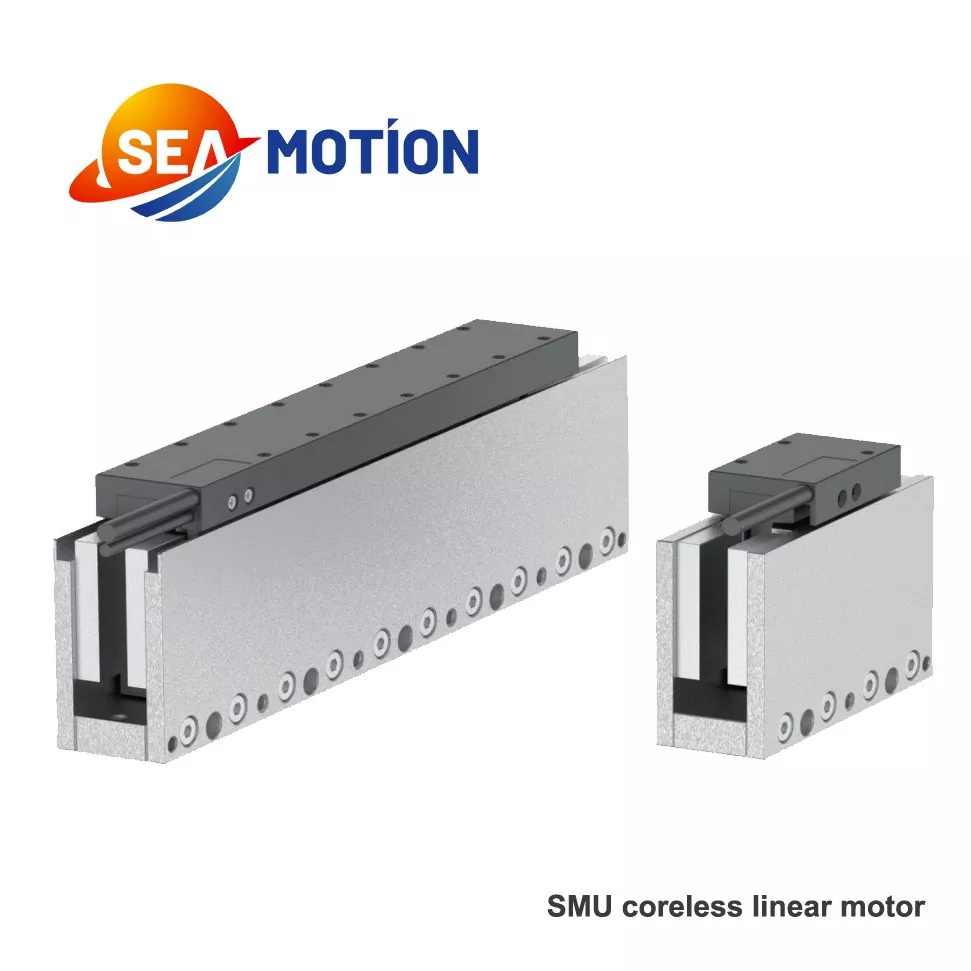

توفر سلسلة SMU من SEA MOTION خيارًا خاليًا من الحديد للتطبيقات التي تعتبر فيها الحركة السلسة والجذب المغناطيسي المنخفض من اعتبارات التصميم المهمة. توفر عائلات SMJ وSMUC وSMU-H بدائل ذات نواة حديدية لمجموعات أخرى من متطلبات الدفع والحجم والتكامل.
خصائص التصميم تختلف حسب النموذج. يجب على المهندسين مراجعة منحنيات القوة والسرعة ذات الصلة، ورسومات الأبعاد، وحدود التشغيل قبل الانتهاء من اختيار المحرك.
يتطلب اختيار محرك الدفع الخطي أكثر من مجرد مقارنة السرعة القصوى أو ذروة الدفع. يجب أن يلبي المحرك متطلبات التسارع قصيرة المدة والمتطلبات المستمرة لدورة الإنتاج.
يلخص الجدول التالي المواصفات التمثيلية المنشورة لسلسلة محركات الدفع الخطية الخالية من الحديد SEA MOTION SMU21.
| المعلمة | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| التوجه الذروة | 105 ن | 210 ن | 315 ن | 420 ن |
| التوجه المستمر | 30 ن | 60 ن | 90 ن | 120 ن |
| طول الملف | 78 ملم | 138 ملم | 198 ملم | 258 ملم |
| أقصى قدر من الطاقة المستمرة | 49 واط | 100 واط | 145 واط | 195 واط |
| الملعب المغناطيسي | 30 ملم | 30 ملم | 30 ملم | 30 ملم |
مهم:يلخص الجدول القيم على مستوى النموذج من مواصفات السلسلة المنشورة. تختلف السرعة القصوى والتيار وتكوين الملف والخصائص الكهربائية الأخرى حسب الطراز وخيار الملف. راجع ورقة البيانات الكاملة الخاصة بالشركة المصنعة قبل اتخاذ القرارات الهندسية.
عند مراجعة ورقة المواصفات، قم بإعطاء الأولوية لهذه المعلمات:
للحصول على مقارنة أكثر موثوقية، قم بتقييم الحمل المتوقع وملف التسارع ودورة العمل والظروف الحرارية معًا بدلاً من اختيار محرك بناءً على مواصفات رئيسية واحدة.
إن الجمع بين القيادة المباشرة والاستجابة الديناميكية وتحديد المواقع الذي يمكن التحكم فيه يجعل محركات الدفع الخطية مناسبة لمجموعة واسعة من التطبيقات الصناعية.
يمكن أن يتطلب التعامل مع الرقاقات، والمحاذاة الدقيقة، ومراحل الفحص، ومعالجة لوحة العرض حركة متكررة مع الحد الأدنى من خطأ تحديد الموقع. تساعد المحركات الخطية مصممي المعدات على بناء محاور حركة سريعة الاستجابة لهذه العمليات الصعبة.
يمكن أن تستفيد مراكز التصنيع عالية السرعة وأنظمة القطع بالليزر ومعدات النقش الدقيقة من التسارع السريع وإزالة رد الفعل العكسي للمسمار اللولبي. تظل صلابة الماكينة وقوى القطع والتحكم الحراري مهمة لدقة المعالجة النهائية.
غالبًا ما يتضمن التعامل مع قطب البطارية، والتكديس، ومحاذاة المكونات، وفحص الخلايا الكهروضوئية، حركات متكررة عالية السرعة. يمكن للمحرك ذو الحجم المناسب أن يساعد في تنسيق هذه العمليات مع الحفاظ على تحديد المواقع بشكل ثابت.
يستخدم تصنيع الإلكترونيات حركة دقيقة لوضع المكونات، وتوزيعها، وربطها، وفرزها، وفحصها البصري. يمكن أن تدعم محاور الدفع المباشر أوقات الدورات القصيرة والحركة المتحكم بها عبر العمليات المتكررة.
قد تتطلب منصات التصوير، وأدوات المختبرات، ومعدات القياس العلمي حركة سلسة ومتحكم فيها. يجب اختيار المحرك المناسب ونظام التغذية المرتدة وفقًا لمتطلبات الضوضاء والدقة والنظافة والسلامة ودورة العمل.
تقوم SEA MOTION أيضًا بتطوير معدات تعتمد على تكنولوجيا المحركات الخطية، بما في ذلك القطع بالليزر عالي الدقة وأنظمة التعرف والفحص البصري. استكشف حلول المحركات الخطية لفهم نطاق المنتجات الأوسع.
تساعد عملية الاختيار المنظمة على تقليل التغييرات الهندسية وتجنب مكونات الحركة الأصغر حجمًا أو باهظة الثمن بلا داع. قبل طلب عرض الأسعار، حدد ظروف التشغيل بأكبر قدر ممكن من الوضوح.
ومن المفيد أيضًا أن تطلب من المورد رسومات الأبعاد ومنحنيات القوة والسرعة والمواصفات الكهربائية وتوافق محرك الأقراص الموصى به والدعم الفني أثناء التشغيل.
بالنسبة لفرق الشراء، تشمل الاعتبارات الإضافية اتساق الإنتاج وإجراءات الفحص والقدرة على التسليم وتوافر قطع الغيار ودعم ما بعد البيع. أفادت SEA MOTION أن ورشة العمل النظيفة التي تمت ترقيتها دخلت حيز التشغيل في أوائل عام 2026، مما أدى إلى زيادة القدرة الإنتاجية ودعم تحسين اتساق المنتج وكفاءة التسليم.
ينتج محرك سيرفو دوار تقليدي حركة دورانية قد تتطلب لولبًا كرويًا أو حزامًا أو علبة تروس لإنشاء إزاحة خطية. يقوم محرك الدفع الخطي بتوليد دفع مستقيم مباشرة، مما يلغي الحاجة إلى مكونات ناقل الحركة الميكانيكي في مسار القيادة.
نعم. يمكن للمحركات الخطية أن توفر تسارعًا سريعًا وتحديد موضع عالي السرعة عندما يكون المحرك ومحرك المؤازرة ونظام التغذية المرتدة والهيكل الميكانيكي متطابقين بشكل صحيح. يعتمد الأداء الذي يمكن تحقيقه على النموذج المحدد وظروف التطبيق.
تستخدم المحركات ذات القلب الحديدي قلبًا حديديًا في التجميع الكهرومغناطيسي ويمكن أن توفر قوة دفع عالية في تصميم مدمج. تقوم المحركات غير الحديدية بإزالة النواة الحديدية في مجموعة الملف المتحرك، مما قد يقلل من التسنن والجذب المغناطيسي. يعتمد الاختيار الأفضل على متطلبات التطبيق وسلاسة وتكامله.
تعمل آلية الدفع المباشر على التخلص من التآكل المرتبط بناقلات الحركة اللولبية أو الحزامية التقليدية. ومع ذلك، قد يظل نظام الحركة الكامل بحاجة إلى التشحيم الدليلي، وفحص الكابل، والتنظيف، وصيانة نظام التبريد، وفحوصات الأداء الدورية.
حساب القوة المطلوبة طوال دورة التشغيل، بما في ذلك التسارع والاحتكاك والأحمال الخارجية وقوى العملية. ثم قم بتقييم دورة العمل والظروف الحرارية. يجب أن يلبي المحرك المحدد المتطلبات المستمرة بالإضافة إلى متطلبات القوة القصوى.
تقدم SEA MOTION سلسلة محركات خطية SMJ، وSMUC، وSMU-H، وSMU، إلى جانب تكوينات SMJE شبه المغلقة وتكوينات SMJD المغلقة بالكامل. يجب التأكد من التوفر والملاءمة مع الشركة المصنعة وفقًا لمتطلبات السفر والقوة وظروف التثبيت والتطبيق.
توفير الدفع المطلوب، والكتلة المتحركة، وطول الشوط، والسرعة القصوى، والتسارع، ودورة التشغيل، وأبعاد التثبيت، وإمدادات الطاقة، ومتطلبات التغذية الراجعة، والتطبيق المقصود. يمكن أن تساعد مشاركة الرسومات ذات الصلة أو مواصفات المعدات الحالية المورد في التوصية بالتكوين المناسب.
يعد محرك الدفع الخطي خيارًا قيمًا للشركات المصنعة التي تسعى إلى تحديد المواقع بدقة، والاستجابة الديناميكية السريعة، وتقليل الاعتماد على مكونات ناقل الحركة الميكانيكي. يمكن أن تكون مزاياها ذات أهمية خاصة في معدات أشباه الموصلات، والتصنيع باستخدام الحاسب الآلي، وإنتاج البطاريات، والتجميع الإلكتروني، والفحص الآلي. ومع ذلك، يتطلب التنفيذ الناجح تقييمًا دقيقًا للدفع والسرعة والحدود الحرارية والتغذية المرتدة والتكامل الميكانيكي.
توفر SEA MOTION تكوينات متعددة للمحركات الخطية والدعم الفني لتطبيقات التحكم في الحركة الصناعية. إذا كنت تقوم بتقييم تصميم جديد لآلة أو ترقية محور حركة موجود، قم بزيارة صفحة منتج محرك الدفع الخطي لمراجعة الخيارات المتاحة. اتصل بـ SEA MOTION لمناقشة متطلبات التشغيل الخاصة بك، ومقارنة النماذج المناسبة، والحصول على مواصفات المنتج وعرض الأسعار. للحصول على توصية مخصصة ومساعدة في مشروع الأتمتة التالي الخاص بك،اتصل بنااليوم.
